Tài liệu kỹ thuật AIKO-A690-GRH66Dw
Xem 12 tài liệu chính hãng — Series STELLAR 2N+66. Bấm vào từng nhóm để xem chi tiết:
⚙Thông số kỹ thuật▼ 4 tài liệu
PDF Datasheet AIKO-A690-GRH66Dw Tải xuống
PDF Catalog Sản Phẩm Aiko Solar Tải xuống
DOC Manual Tài Liệu Lắp Đặt STELLAR 2N+66 Tải xuống
ZIP Hướng dẫn đóng gói Tải xuống
✓Chứng nhận & Bảo hành› 4 tài liệu
PDF Warranty STELLAR 2N+66 Tải xuống
PDF Chính Sách Bảo Hành Aiko Solar Tải xuống
PDF Certification Report (IEC, TÜV, CE) Tải xuống
PDF Giấy Chứng Nhận Nhà Phân Phối Aiko Solar Tải xuống
+Tài liệu khác› 4 tài liệu
WEB Tra Cứu Seri Sản Phẩm Aiko Solar Truy cập
PAN File PAN (Photovoltaic Array Network) Tải xuống
WEB Về Thương Hiệu Aiko Solar Truy cập
WEB Video Giới Thiệu STELLAR 2N+66 Truy cập

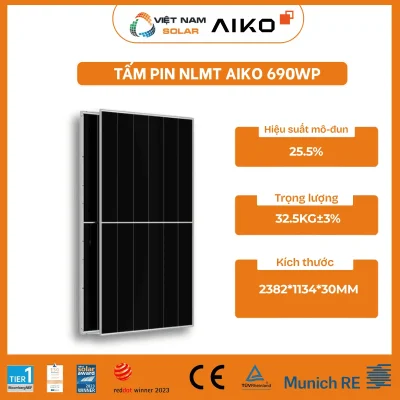

AIKO-A690-GRH66Dw-Tấm Pin NLMT Aiko 690WP-Stellar 2N+66

88 ₫

⚙

Thông số kỹ thuật AIKO-A690-GRH66Dw

AIKO Stellar 2N+66 · AIKO-A690-GRH66Dw
690Wp
(STC)
Loại mặt kính
2mặt
(Hấp thụ 2 mặt)
Bảo hành hiệu suất
30năm
Bảo hành vật lý
15năm
Thông tin sản phẩm / Product Information
Module Type / Mã sản phẩm AIKO-A690-GRH66Dw
Series / Dòng sản phẩm Stellar 2N+66
Output / Công suất 690 W
Module Efficiency / Hiệu suất mô-đun 25.5%
Power Tolerance / Dung sai công suất 0~＋3%
Bifacial Factor / Hệ số bifacial 80±5%
Thông số điện – STC / Electrical Characteristics (STC)
Pmax / Công suất cực đại 690 W
Voc / Điện áp hở mạch 50.50 V
Vmp / Điện áp tại Pmax 41.53 V
Isc / Dòng ngắn mạch 17.28 A
Imp / Dòng tại Pmax 16.62 A
Thông số điện – NOCT / Electrical Characteristics (NOCT)
Pmax / Công suất cực đại 525 W
Voc / Điện áp hở mạch 48.29 V
Vmp / Điện áp tại Pmax 39.75 V
Isc / Dòng ngắn mạch 13.88 A
Imp / Dòng tại Pmax 13.22 A
Hệ số nhiệt  độ / Temperature Ratings (STC)
Temperature Coefficient of Isc / Hệ số nhiệt dòng Isc +0.05%/ °C
Temperature Coefficient of Voc / Hệ số nhiệt điện áp Voc -0.22%/ °C
Temperature Coefficient of Pmax / Hệ số nhiệt công suất Pmax -0.26%/ °C
Cấu tạo & Kích thước / Construction & Dimensions
Cell Type / Loại cell N-Type ABC
Glass / Kính Dual glass, 2.0 + 2.0mm coated semi-tempered glass
Frame / Khung Anodized aluminum
Cable / Cable 4mm²(IEC) 12AWG(UL) +400mm, -200mm/±1400mm or Customized Length
No. of Cells / Số cell 132(6*22)
Junction Box / Hộp nối IP68, 3 bypass diodes
Connector / Đầu nối MC4 Compatible/Original MC4-EVO2A
Weight / Trọng lượng 32.5kg±3%
Dimension / Kích thước 2382*1134*30mm
Lắp đặt & Vận hành / Installation Guide
Operation Temperature / Nhiệt độ vận hành -40℃ – +70℃
Maximum Series Fuse Rating / Cầu chì max 30A
Protection Class / Cấp bảo vệ ClassⅡ
Voc and Isc Tolerance / Dung sai điện áp hở mạch Voc và dòng ngắn mạch Isc ±3%
Maximum System Voltage / Điện áp hệ thống tối đa DC1500V
Maximum Static Loading / Tải tĩnh tối đa Front 5400Pa Back 2400Pa
Hail Test / Kiểm tra mưa đá 25 mm diameter hail at 23 m/s
Fire Rating / Cấp chống cháy IEC Class A
Bảo hành & Độ bền / Warranty & Degradation
Product Warranty / Bảo hành sản phẩm 15 year
Performance Warranty / Bảo hành hiệu suất 30-year Linear Performance Warranty
First-year Degradation / Suy giảm năm đầu ≤1%
Annual Degradation / Suy giảm hằng năm ≤0.35%
Warranty Partner / Đối tác bảo hành Munich RE
Đóng gói & Chứng nhận / Packaging & Certification
Package Detail / Chi tiết đóng gói 36pcs per pallet / 144pcs per 20’GP / 720pcs per 40’HC
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , ,
× Đóng
1 / 3
Featured image
Product image
Product image
TẤM PIN NĂNG LƯỢNG MẶT TRỜI AIKO

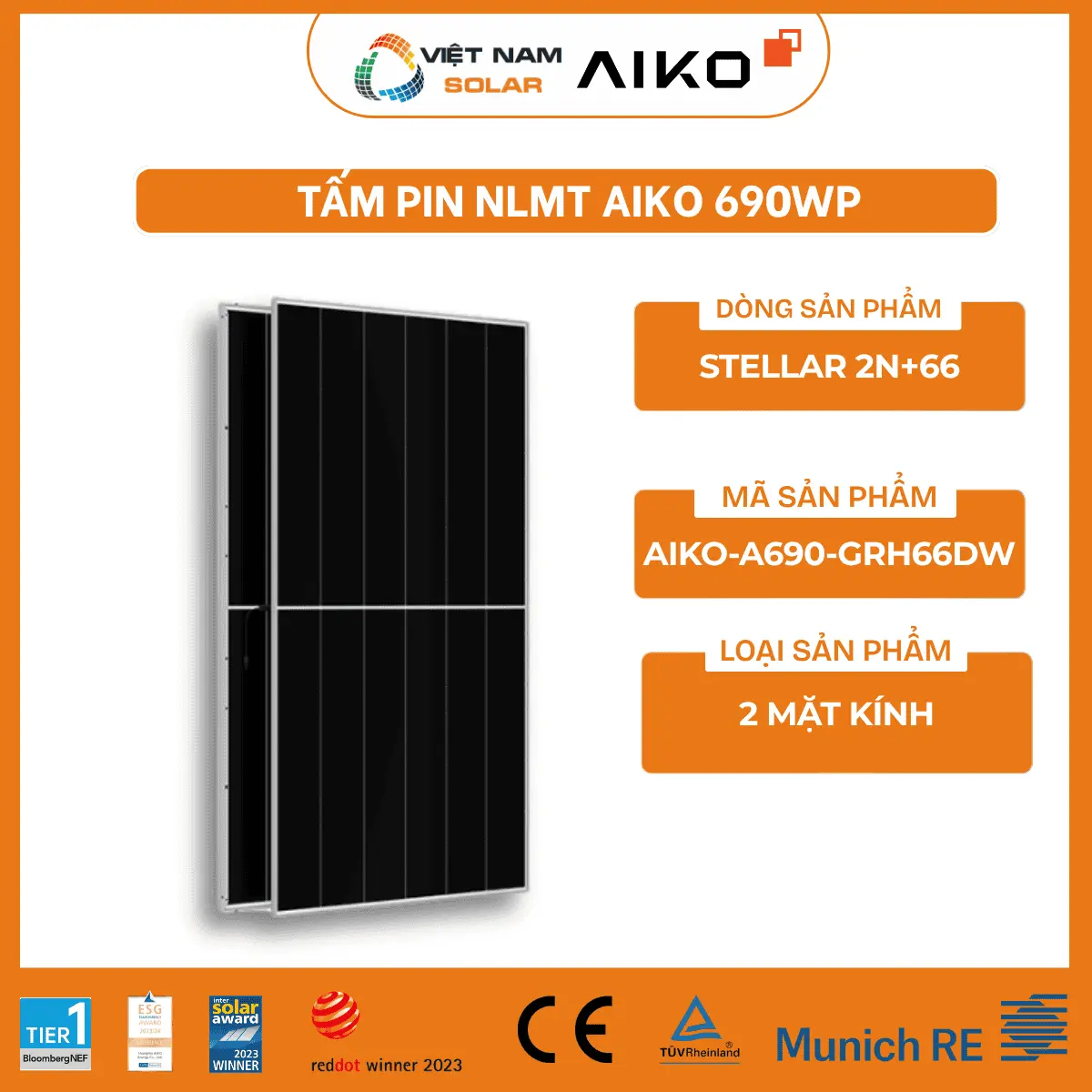

AIKO-A690-GRH66Dw – Tấm Pin NLMT Aiko 690WP – Stellar 2N+66

AIKO-A690-GRH66Dw – Tấm Pin NLMT Aiko 690WP – Stellar 2N+66 là dòng mô-đun 2 mặt kính công suất cao thuộc series STELLAR 2N+66, ứng dụng công nghệ N-Type ABC – All Black Contect, phù hợp cho hệ điện mặt trời thương mại, công nghiệp, nhà máy và các dự án cần công suất lớn, độ bền cao cùng khả năng tối ưu sản lượng dài hạn.

Model này có công suất danh định 690W, hiệu suất mô-đun 25.5%, bảo hành sản phẩm 15 năm và bảo hành hiệu suất 30 năm. Với thiết kế 2 mặt kính, hệ số hai mặt 80±5%, khung nhôm anodized, hộp nối dây IP68 và điện áp hệ thống tối đa 1500V DC, sản phẩm đáp ứng tốt nhu cầu triển khai các hệ thống điện mặt trời quy mô lớn.

Công suất danh định
690 Wp
Dòng STELLAR 2N+66
25.5%
Công nghệ N-Type ABC
Bảo hành sản phẩm
15 NĂM
Dòng mô-đun 2 mặt kính
Bảo hành hiệu suất
30 NĂM
Suy giảm tuyến tính thấp

1. Giới thiệu AIKO-A690-GRH66Dw

AIKO-A690-GRH66Dw là tấm pin năng lượng mặt trời thuộc dòng STELLAR 2N+66, được phát triển cho các hệ thống cần công suất lớn, hiệu suất cao và khả năng vận hành ổn định trong thời gian dài. Dòng sản phẩm STELLAR 2N+66 có dải công suất từ 655W đến 690W, trong đó phiên bản AIKO-A690-GRH66Dw là model công suất cao nhất trong bảng thông số.

Sản phẩm ứng dụng công nghệ N-Type ABC, hỗ trợ tối ưu bề mặt hấp thụ ánh sáng, nâng cao hiệu suất mô-đun và tăng giá trị thẩm mỹ. Các điểm nổi bật của dòng STELLAR gồm công suất cao hơn, giảm chi phí BOS, giá trị thẩm mỹ cao hơn, tối ưu che bóng cục bộ, hệ số nhiệt tốt hơn, hạn chế ảnh hưởng của nhiệt độ cao và khả năng chống vi nứt.

Ở điều kiện STC, model này đạt công suất cực đại 690W, điện áp hở mạch 50.50V, điện áp tại điểm công suất cực đại 41.53V, dòng ngắn mạch 17.28A và dòng tại điểm công suất cực đại 16.62A. Ở điều kiện NOCT, công suất đạt khoảng 525W.

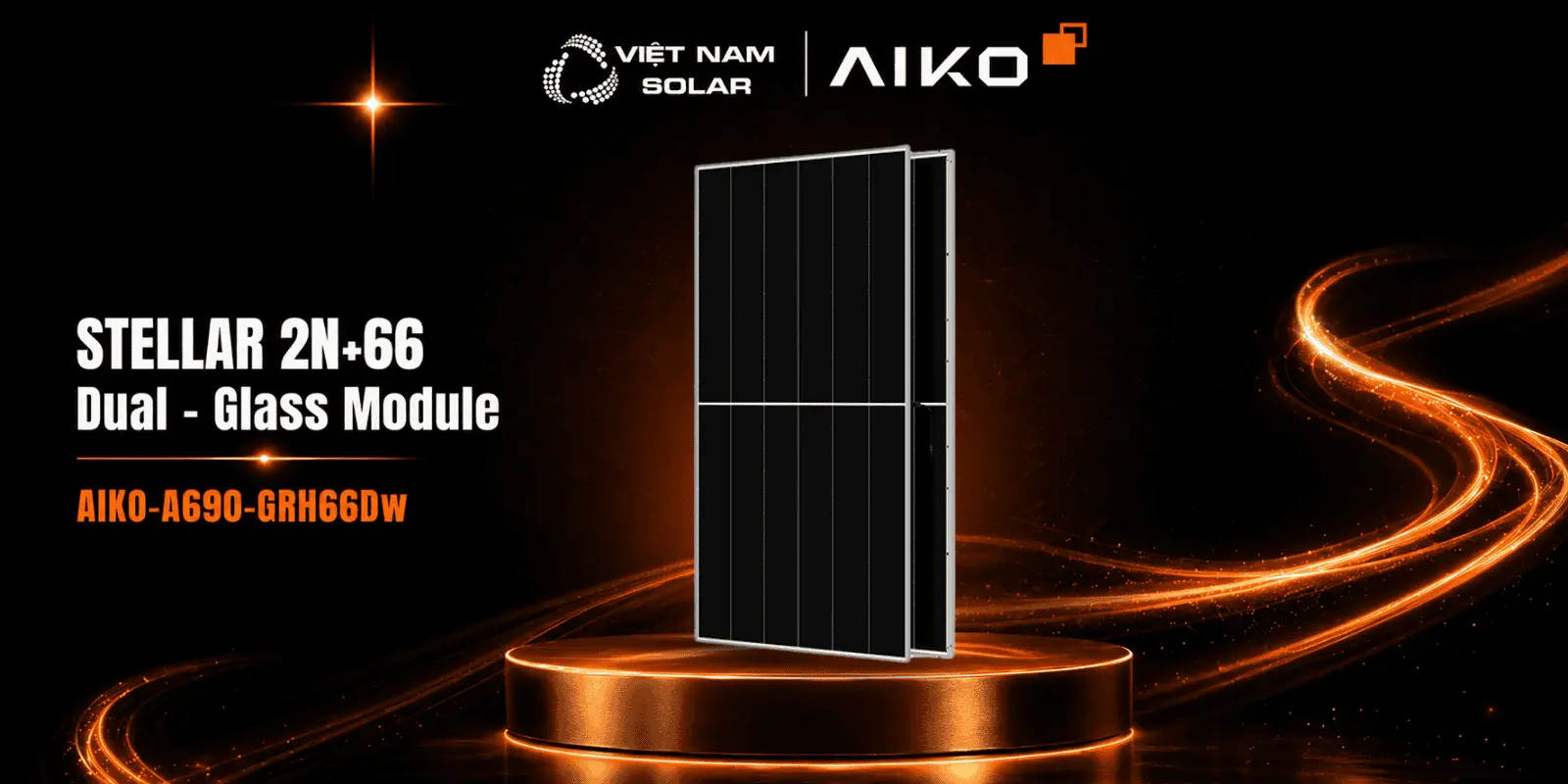

AIKO A690 GRH66Dw 1 3

2. Những điểm đáng chú ý của AIKO-A690-GRH66Dw

Công nghệ N-Type ABC

Cell N-Type ABC giúp tối ưu khả năng hấp thụ ánh sáng, cải thiện hiệu suất chuyển đổi và mang lại bề mặt mô-đun thẩm mỹ hơn cho các công trình hiện đại.

Công suất 690W – hiệu suất 25.5%

Model AIKO-A690-GRH66Dw đạt công suất 690W và hiệu suất mô-đun 25.5%, phù hợp cho hệ thống cần mật độ công suất cao trên cùng diện tích lắp đặt.

Thiết kế kính kép

Sản phẩm sử dụng 2 mặt kính 2.0 + 2.0mm phủ coating, hỗ trợ tăng độ bền cơ học, cải thiện tuổi thọ vận hành và phù hợp với điều kiện lắp đặt ngoài trời lâu dài.

Suy giảm hiệu suất thấp

Mức suy giảm năm đầu ≤1%, từ năm thứ 2 đến năm thứ 30 ≤0.35% mỗi năm, hiệu suất đảm bảo còn khoảng 90.6% ở năm thứ 30.

Hiệu quả phát điện hai mặt

Với hệ số hai mặt 80±5%, sản phẩm hỗ trợ khai thác thêm bức xạ phản xạ từ mặt sau, phù hợp cho các dự án cần tối ưu sản lượng điện.

Phù hợp dự án thương mại – công nghiệp

Với điện áp hệ thống tối đa 1500V DC, tải cơ học mặt trước 5400Pa, mặt sau 2400Pa và hộp nối dây IP68, sản phẩm phù hợp cho các hệ thống điện mặt trời quy mô lớn.

3. Thông số kỹ thuật AIKO-A690-GRH66Dw

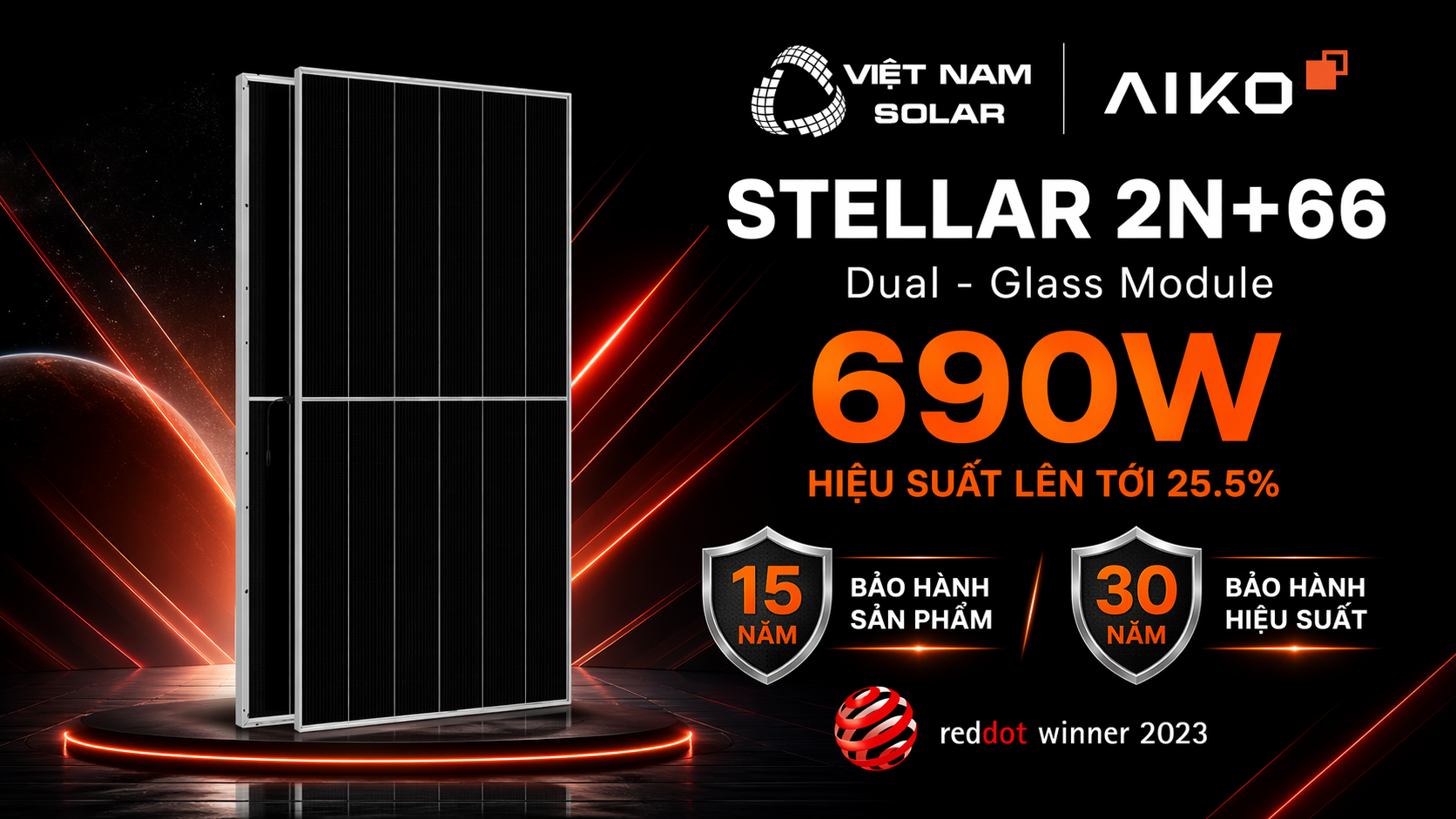

AIKO A690 GRH66Dw. 2
AIKO-A690-GRH66Dw – Thông số điện
Điều kiện STC
Công suất cực đại (Pmax): 690 W
Sai số công suất: 0 ~ +3%
Điều kiện NOCT
Pmax: 525 W
Voc: 48.29 V
Vmp: 39.75 V
Isc: 13.88 A
Imp: 13.22 A
AIKO-A690-GRH66Dw – Cấu tạo và thông số chung
Bifacial Factor: 80±5%
Loại cell: N-Type ABC
Kính: kính kép, 2.0 + 2.0mm coated semi-tempered glass
Khung: nhôm anodized
Cáp: 4mm² (IEC) / 12AWG (UL), +400mm, -200mm / ±1400mm hoặc tùy chỉnh
Số cell: 132 (6 × 22)
Hộp nối dây: IP68, 3 bypass diodes
Đầu nối: MC4 Compatible / Original MC4-EVO2A
Khối lượng: 32.5 kg ±3%
Kích thước: 2382 × 1134 × 30 mm
Nhiệt độ vận hành: -40°C đến +70°C
Dòng cầu chì chuỗi tối đa: 30A
Cấp bảo vệ: Class II
Sai số Voc và Isc: ±3%
Tải tĩnh tối đa: mặt trước 5400Pa / mặt sau 2400Pa
Thử nghiệm mưa đá: đường kính 25 mm ở tốc độ 23 m/s
Xếp hạng chống cháy: IEC Class A
Hệ số nhiệt Pmax: -0.26%/°C
Quy cách đóng gói: 36 tấm/pallet • 144 tấm/20’GP • 720 tấm/40’HC

4. Công suất lớn hơn – Giá trị đầu tư cao hơn

⚡ Công suất
690W
🛡️ Bảo hành sản phẩm
15 năm
📈 Bảo hành hiệu suất
30 năm
  • Hiệu suất mô-đun: 25.5%
  • Suy giảm hiệu suất thấp: ≤1% năm đầu, ≤0.35%/năm từ năm 2 đến năm 30
  • Điện áp hệ thống: tối đa 1500V DC
  • Khối lượng mô-đun: khoảng 32.5 kg ±3%
  • Hệ số hai mặt: 80±5%, hỗ trợ tối ưu sản lượng trong điều kiện lắp đặt phù hợp
  • Giảm chi phí BOS tốt hơn: công suất cao giúp giảm số lượng mô-đun, tối ưu chi phí phụ trợ và tăng hiệu quả triển khai dự án

5. Công nghệ ABC N-Type – Điểm khác biệt của AIKO Solar

AIKO Solar ứng dụng công nghệ All Back Contact (ABC) trên nền cell N-Type, giúp giảm che khuất quang học ở mặt trước, tối ưu hiệu suất chuyển đổi và nâng cao giá trị thẩm mỹ của mô-đun. Với dòng STELLAR 2N+66, AIKO tập trung vào các giá trị thực tế như công suất cao hơn, giảm chi phí BOS, hệ số nhiệt tốt hơn, hạn chế ảnh hưởng của nhiệt độ cao và khả năng chống vi nứt tốt hơn.

Hiệu suất 25.5%
N-Type ABC
2 mặt kính
Bifacial 80±5%
Bảo hành 30 năm

Khác biệt công nghệ

  • Mặt trước tối ưu hơn nhờ công nghệ ABC.
  • Hiệu suất 25.5% phù hợp cho các hệ thống cần mật độ công suất cao.
  • Hệ số nhiệt Pmax -0.26%/°C hỗ trợ vận hành ổn định trong điều kiện nhiệt độ cao.
  • Tối ưu che bóng cục bộ và chống vi nứt phù hợp với điều kiện vận hành thực tế.

Giá trị vận hành

  • Công suất 690W/tấm giúp tối ưu số lượng mô-đun cho cùng mục tiêu công suất hệ thống.
  • Hệ số hai mặt 80±5% hỗ trợ khai thác thêm bức xạ phản xạ từ mặt sau.
  • Điện áp hệ thống 1500V DC hỗ trợ cấu hình chuỗi linh hoạt hơn.
  • Kính kép 2.0 + 2.0mm và khung nhôm anodized hỗ trợ độ bền ngoài trời.
  • Bảo hành 15 năm / 30 năm phù hợp cho các dự án đầu tư dài hạn.

6. Thông tin liên hệ nhà phân phối Việt Nam Solar

Việt Nam Solar hỗ trợ tư vấn cấu hình, báo giá và cung cấp giải pháp phù hợp cho các dự án sử dụng AIKO-A690-GRH66Dw – Tấm Pin NLMT Aiko 690WP – Stellar 2N+66, đồng thời hỗ trợ thông tin kỹ thuật, hồ sơ sản phẩm và quá trình triển khai thực tế.

Chi nhánh Hồ Chí Minh – 088.60.60.660

Trung Tâm Bảo Hành – Văn Phòng: 188 Đồng Hưng Thuận 4, Phường Đông Hưng Thuận, TP.HCM

Tổng Kho TP.Hồ Chí Minh: 2939 QL1A, Tân Thới Nhất, Quận 12, TP.HCM

Chi nhánh Miền Tây – 0944.244.424

Showroom Cần Thơ: 41D Mậu Thân, Phường Cái Khế, TP. Cần Thơ

Tổng Kho Cần Thơ: 90 QL91, KV Thới An 2, Thuận An, Thốt Nốt, Cần Thơ

Chi nhánh Khánh Hòa – 081.60.60.660

Kho Nha Trang: Thôn Đông Dinh, Diên Khánh, Khánh Hòa 57506, Việt Nam

Showroom Nha Trang: Thôn Đông Dinh, Diên Khánh, Khánh Hòa 57506, Việt Nam

Nhận báo giá AIKO-A690-GRH66Dw

Để lại thông tin để được tư vấn nhanh về cấu hình hệ thống, số lượng tấm pin, phương án lắp đặt và báo giá phù hợp cho dòng STELLAR 2N+66 công suất 690W.

Lưu ý: Thông số có thể thay đổi theo phiên bản sản phẩm, điều kiện thử nghiệm STC/NOCT và yêu cầu kỹ thuật thực tế của từng dự án.
