Tài liệu kỹ thuật S6-EH3P15K-H |
Xem 9 tài liệu chính hãng — mã sản phẩm S6-EH3P15K-H. Bấm vào từng nhóm để xem chi tiết:

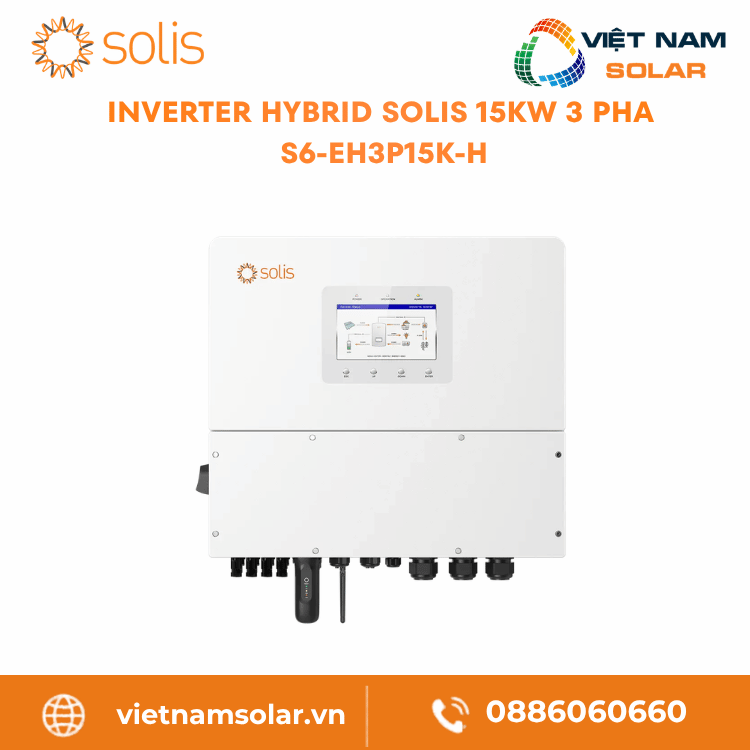

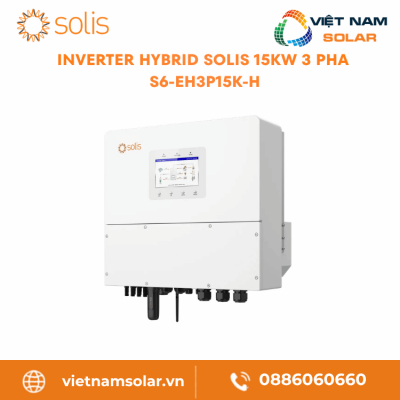

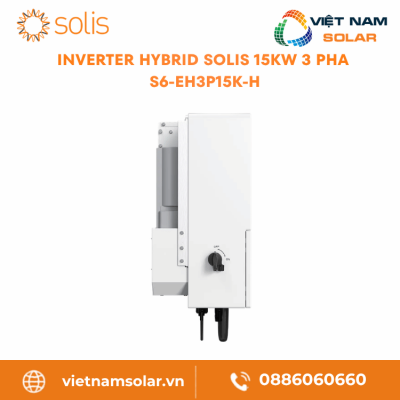

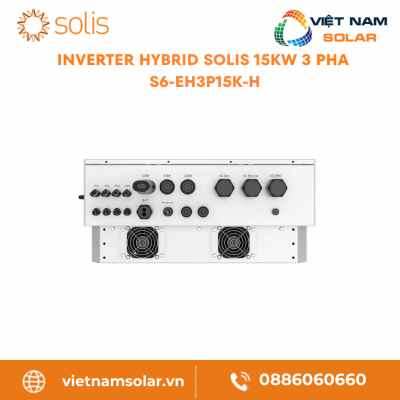

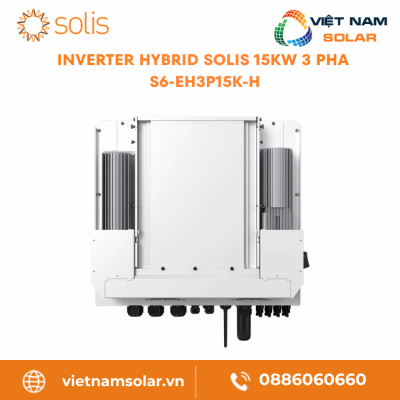

S6-EH3P15K-H – Inverter Hybrid Solis 15KW 3 Pha (Áp Cao)
88 ₫
⚡
Thông số kỹ thuật S6-EH3P15K-H
S6-EH3P15K-H
Thông tin sản phẩm / Product Information
| Model code / Mã sản phẩm | S6-EH3P15K-H |
| Thương hiệu | Solis |
| Three Phase | High Voltage / Ba pha | Điện áp cao | Three Phase | High Voltage |
Đầu vào DC phía PV / Input DC (PV side)
| Recommended max. PV array size / Công suất PV khuyến nghị tối đa | 30 kW |
| Max. usable PV input power / Công suất PV đầu vào khả dụng tối đa | 24 kW |
| Max. input voltage / Điện áp đầu vào tối đa | 1000 V |
| Rated voltage / Điện áp định mức | 600 V |
| Start-up voltage / Điện áp khởi động | 160 V |
| MPPT voltage range / Dải MPPT | 200 – 850 V |
| Max. input current / Dòng đầu vào tối đa | 4 × 20 A |
| Max. short circuit current / Dòng ngắn mạch tối đa | 4 × 30 A |
| MPPT number / Max. input strings number / Số bộ theo dõi MPPT / Số chuỗi đầu vào tối đa | 4 / 4 |
Pin lưu trữ / Battery
| Battery type / Loại pin | Li-ion |
| Battery voltage range / Dải điện áp pin | 120 – 800 V |
| Max. charge / discharge power / Công suất sạc / xả tối đa | 15 kW |
| Max. charge / discharge current / Dòng sạc / xả tối đa | 50 A |
| Communication / Giao tiếp | CAN / RS485 |
Đầu ra AC phía lưới / Output AC (Grid side)
| Rated output power / Công suất AC định mức | 15 kW |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 15 kVA |
| Rated grid voltage / Điện áp lưới định mức | 3/N/PE, 220 V / 380 V, 230 V / 400 V |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz |
| Rated grid output current / Dòng AC định mức | 22.8 A / 21.7 A |
| Max. output current / Dòng đầu ra tối đa | 22.8 A / 21.7 A |
| Power factor / Hệ số công suất | > 0.99 (0.8 leading – 0.8 lagging) |
| THDi / Tổng méo hài dòng điện | < 3% |
Đầu vào AC phía lưới / Input AC (Grid side)
| Input voltage range / Dải điện áp đầu vào | 304 – 437 V / 320 – 460 V |
| Max. input current / Dòng điện đầu vào tối đa | 34.2 A / 32.5 A |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz |
| Frequency range / Dải tần số | 45 – 55 Hz / 55 – 65 Hz |
Đầu vào máy phát / Input Generator
| Max. input power / Công suất đầu vào tối đa | 15 kW |
| Max. input current / Dòng điện đầu vào tối đa | 22.8 A / 21.7 A |
| Rated input frequency / Tần số đầu vào định mức | 50 Hz / 60 Hz |
Đầu ra AC dự phòng / Output AC (Back-up)
| Rated output power / Công suất ngõ dự phòng | 15 kW |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 1.6 time of rated power, 10 s |
| Back-up switch time / Thời gian chuyển mạch dự phòng | < 10 ms |
| Rated output voltage / Điện áp đầu ra định mức | 3/N/PE, 220 V / 380 V, 230 V / 400 V |
| Rated frequency / Tần số định mức | 50 Hz / 60 Hz |
| Rated output current / Dòng điện đầu ra định mức | 22.8 A / 21.7 A |
| THDv (@linear load) / Tổng méo hài điện áp với tải tuyến tính | < 3% |
Hiệu suất / Efficiency
| Max. efficiency / Hiệu suất tối đa | 97.7% |
| EU efficiency / Hiệu suất EU | 97.5% |
| BAT charged by PV max. efficiency / Hiệu suất tối đa khi pin được sạc bằng PV | 98.5% |
| BAT charged / discharged to AC max. efficiency / Hiệu suất tối đa khi pin sạc / xả sang AC | 97.2% |
Bảo vệ / Protection
| Anti-islanding protection / Bảo vệ chống đảo lưới | Yes |
| Output over current protection / Bảo vệ quá dòng đầu ra | Yes |
| Short circuit protection / Bảo vệ ngắn mạch | Yes |
| Integrated AFCI 2.0 / AFCI 2.0 tích hợp | Optional |
| Integrated DC switch / Công tắc DC tích hợp | Yes |
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Yes |
| PV over voltage protection / Bảo vệ quá áp PV | Yes |
| Battery reverse protection / Bảo vệ ngược cực pin | Yes |
Dữ liệu chung / General Data
| Max. allowable phase imbalance (grid & back-up) / Mất cân bằng pha tối đa cho phép lưới & dự phòng | 100% |
| Max. power per phase (grid & back-up) / Công suất tối đa mỗi pha lưới & dự phòng | 40% rated power |
| Dimensions (W × H × D) / Kích thước | 563 × 546 × 250 mm |
| Weight / Trọng lượng | 35.2 kg |
| Topology / Cấu trúc | Transformerless |
| Self-consumption (night) / Tự tiêu thụ ban đêm | < 25 W |
| Operating ambient temperature range / Dải nhiệt độ môi trường hoạt động | -25 ~ +60°C |
| Relative humidity / Độ ẩm tương đối | 0 – 100% |
| Ingress protection / Cấp bảo vệ | IP66 |
| Noise emission (typical) / Độ ồn phát ra điển hình | < 65 dB(A) |
| Cooling concept / Cách làm mát | Intelligent fan-cooling |
| Max. operation altitude / Độ cao hoạt động tối đa | 4000 m |
| Grid connection standard / Tiêu chuẩn kết nối lưới | EN 50549-1/-10, VDE4105, CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1, LTU-1, G99, PEA |
| Safety / EMC standard / Tiêu chuẩn an toàn / EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4 |
Tính năng / Features
| PV connection / Kết nối PV | MC4 connector |
| Battery connection / Kết nối pin | OT terminal |
| AC connection / Kết nối AC | OT terminal |
| Display / Hiển thị | 7.0″ LCD display & Bluetooth + APP |
| Communication / Giao tiếp | CAN, RS485, Ethernet, Optional: Wi-Fi, Cellular, LAN |
Trung tâm chính sách
Thông tin & chính sách
Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.
Về chúng tôi
01
Giới thiệu công ty
Lịch sử hình thành và phát triển.
02
Tầm nhìn & Sứ mệnh
Định hướng phát triển bền vững.
03
Chứng chỉ hành nghề
Giấy phép, chứng nhận và năng lực.
04
Báo chí viết về VNS
Thông tin truyền thông và báo chí.
05
Công trình điện mặt trời
Dự án tiêu biểu đã triển khai.
06
Danh sách cửa hàng
Hệ thống điểm bán trên toàn quốc.
07
Đăng ký đối tác
Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
× Đóng
1 / 5
Inverter Hybrid Solis 15KW 3 Pha
Inverter Hybrid Solis 15KW 3 Pha [Áp Cao] thuộc dòng S6-EH3P-H, là sản phẩm mạnh mẽ và tiên tiến được thiết kế cho các hệ thống năng lượng mặt trời quy mô lớn. Thiết bị cung cấp hiệu suất cao, tính năng bảo vệ toàn diện, và khả năng vận hành ổn định, phù hợp với các ứng dụng thương mại và công nghiệp.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | S6-EH3P15K-H |
|---|---|
| Đầu vào DC (pin quang điện) | |
| Kích thước mảng PV tối đa được đề xuất | 22 kW |
| Công suất đầu vào PV tối đa có thể sử dụng | 24 kW |
| Điện áp đầu vào tối đa | 1000 V |
| Điện áp định mức | 600 V |
| Điện áp khởi động | 160 V |
| Dải điện áp MPPT | 200 – 850 V |
| Dòng điện đầu vào tối đa | 4 × 20 A |
| Dòng điện ngắn mạch tối đa | 4 × 30 A |
| Số lượng MPPT / số chuỗi đầu vào tối đa | 4 / 4 |
| Pin | |
| Loại pin | Pin Lithium-ion |
| Dải điện áp pin | 120 – 800 V |
| Công suất sạc/xả tối đa | 15 kW |
| Dòng điện sạc/xả tối đa | 50 A |
| Đầu ra AC (Phía lưới) | |
| Công suất đầu ra định mức | 15 kW |
| Công suất biểu kiến đầu ra tối đa | 15 kVA |
| Điện áp lưới định mức | 3/N/PE, 220 V / 380 V, 230 V / 400 V |
| Tần số lưới định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra lưới điện định mức | 22.8 A / 21.7 A |
| Tổng độ méo sóng hài | < 3% |
| Đầu ra AC (Ngõ dự phòng) | |
| Công suất đầu ra định mức | 15 kW |
| Công suất biểu kiến đầu ra tối đa | 24 kVA (10 giây) |
| Thời gian chuyển đổi dự phòng | < 10 ms |
| Điện áp đầu ra định mức | 3/N/PE, 220 V / 380 V, 230 V / 400 V |
| Hiệu suất | |
| Hiệu suất tối đa | 97.7% |
| Hiệu suất Châu Âu | 97.5% |
| BAT được sạc bằng Hiệu suất tối đa PV | 98.5% |
| BAT được sạc/xả đến hiệu suất tối đa AC | 97.2% |
| Môi trường và cấu trúc | |
| Bảo vệ xâm nhập | IP66 |
| Dải nhiệt độ môi trường vận hành | -25 ~ +60°C |
| Độ cao vận hành tối đa | 2000 m |
| Kích thước (Rộng × Cao × Sâu) | 563 × 546 × 250 mm |
| Trọng lượng | 35.2 kg |
| Truyền thông và giao diện | |
| Truyền thông | CAN, RS485, Ethernet, Tùy chọn: Wi-Fi, Cellular, LAN |
| Hiển thị | Màn hình LCD 7.0″, Bluetooth, Ứng dụng |
Tính năng nổi bật
- Hiệu suất cao: Hiệu suất tối đa đạt 97.7%, đảm bảo tối ưu hóa năng lượng từ hệ thống PV.
- Bảo vệ toàn diện: Tích hợp các tính năng bảo vệ ngắn mạch, chống ngược cực DC, chống sét và bảo vệ quá áp.
- Tương thích mạnh mẽ: Hỗ trợ dòng điện đầu vào tối đa 20 A, tương thích với các tấm pin PV công suất cao.
- Chuyển đổi nhanh chóng: Thời gian chuyển đổi dự phòng dưới 10ms, đảm bảo cung cấp điện liên tục cho các tải quan trọng.
- Thiết kế bền bỉ: Cấp bảo vệ IP66 giúp thiết bị hoạt động tốt trong mọi điều kiện môi trường.
Kết luận
Inverter Hybrid Solis 15KW 3 Pha [Áp Cao] là lựa chọn lý tưởng cho các hệ thống năng lượng mặt trời thương mại và công nghiệp. Với hiệu suất vượt trội, tính năng bảo vệ tiên tiến và khả năng vận hành linh hoạt, sản phẩm đảm bảo mang lại hiệu quả và độ tin cậy cao.
