Tài liệu kỹ thuật S6-EH1P18K03-NV-YD-L
Xem 9 tài liệu chính hãng —  S6-EH1P18K03-NV-YD-L. Bấm vào từng nhóm để xem chi tiết:
⚙Thông số kỹ thuật▼ 4 tài liệu
PDF Datasheet S6-EH1P18K03-NV-YD-L Tải xuống
DOC Manual lắp đặt S6-EH1P18K03-NV-YD-L Tải xuống
ZIP Hướng dẫn đóng gói S6-EH1P18K03-NV-YD-L Tải xuống
PDF Certification IEC/TÜV/CE S6-EH1P18K03-NV-YD-L Tải xuống
✓Chứng nhận & Bảo hành› 2 tài liệu
PDF Warranty S6-EH1P18K03-NV-YD-L Tải xuống

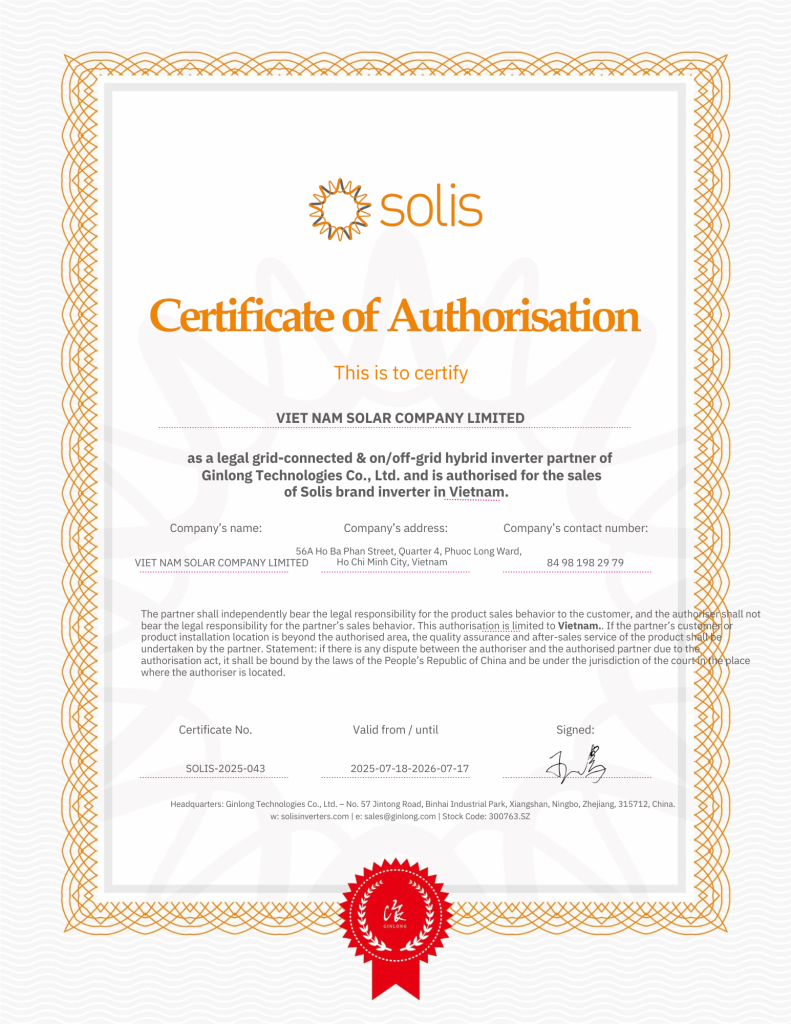

PDF Giấy chứng nhận nhà phân phối Solis Tải xuống
+Tài liệu khác› 3 tài liệu
WEB Tra cứu seri sản phẩm Solis Truy cập
WEB Về thương hiệu Solis Truy cập
WEB Video giới thiệu S6-EH1P18K03-NV-YD-L Truy cập

S6-EH1P18K03-NV-YD-L – Inverter Hybrid Solis 18KW 1 Pha (Áp Thấp)

88 ₫

⚡

Thông số kỹ thuật S6-EH1P18K03-NV-YD-L

S6-EH1P18K03-NV-YD-L
18kW
(Một pha)
Loại
Hybrid
(Có cổng lắp pin lưu trữ)
(Chống bụi, chống nước)
5năm
(Tiêu chuẩn)
Thông tin sản phẩm / Product Information
Model code / Mã sản phẩm S6-EH1P18K03-NV-YD-L
Thương hiệu Solis
Single Phase | Low Voltage / Một pha | Điện áp thấp Single Phase | Low Voltage
Đầu vào DC phía PV / Input DC (PV side)
Recommended max. PV array size / Công suất PV khuyến nghị tối đa 36 kW
Max. usable PV input power / Công suất PV đầu vào khả dụng tối đa 28.8 kW
Max. input voltage / Điện áp đầu vào tối đa 550 V
Rated voltage / Điện áp định mức 380 V
Start-up voltage / Điện áp khởi động 100 V
MPPT voltage range / Dải MPPT 80 – 520 V
Max. input current / Dòng đầu vào tối đa 42 A / 42 A / 42 A
Max. short circuit current / Dòng ngắn mạch tối đa 50 A / 50 A / 50 A
MPPT number / Max. input strings number / Số bộ theo dõi MPPT / Số chuỗi đầu vào tối đa 3 / 6
Pin lưu trữ / Battery
Battery type / Pin lưu trữ tương thích Li-ion / Lead-acid
Battery voltage range / Dải điện áp pin 40 – 60 V
Max. charge / discharge current / Dòng sạc / xả tối đa 320 A
Communication / Giao tiếp CAN / RS485
Đầu ra AC phía lưới / Output AC (Grid side)
Rated output power / Công suất AC định mức 18 kW
Operation phase / Pha hoạt động L/N/PE
Rated grid voltage / Điện áp AC định mức 220 V / 230 V
Rated grid frequency / Tần số lưới định mức 50 Hz / 60 Hz
Rated grid output current / Dòng AC định mức 81.8 A / 78.2 A
Power factor / Hệ số công suất > 0.99 (0.8 leading – 0.8 lagging)
THDi / Tổng méo hài dòng điện < 3%
Đầu vào AC phía lưới / Input AC (Grid side)
Input voltage range / Dải điện áp đầu vào 187 – 253 V
Max. input current / Dòng điện đầu vào tối đa 122.7 A / 117.4 A
Frequency range / Dải tần số 45 – 55 Hz / 55 – 65 Hz
Đầu ra AC dự phòng / Output AC (Back-up)
Rated output power / Công suất ngõ dự phòng 18 kW
Max. apparent output power / Khả năng chịu quá tải 2 times of rated power, 10 s
Back-up switch time / Thời gian chuyển mạch dự phòng < 10 ms
Rated output voltage / Điện áp AC định mức L/N/PE, 220 V / 230 V
Rated frequency / Tần số định mức 50 Hz / 60 Hz
Rated output current / Dòng điện đầu ra định mức 81.8 A / 78.2 A
THDv (@linear load) / Tổng méo hài điện áp với tải tuyến tính < 3%
Đầu vào máy phát / Input Generator
Max. input power / Công suất đầu vào tối đa 18 kW
Max. input current / Dòng điện đầu vào tối đa 81.8 A / 78.2 A
Rated input frequency / Tần số đầu vào định mức 50 Hz / 60 Hz
Hiệu suất / Efficiency
Max. efficiency / Hiệu suất tối đa 97.6%
EU efficiency / Hiệu suất EU 97.0%
BAT charged by PV max. efficiency / Hiệu suất tối đa khi pin được sạc bằng PV > 94.9%
BAT charged / discharged to AC max. efficiency / Hiệu suất tối đa khi pin sạc / xả sang AC > 94.33% / 93.51%
Bảo vệ / Protection
Surge protection / Bảo vệ chống sét lan truyền Yes
DC reverse-polarity protection / Bảo vệ ngược cực DC Yes (PV only)
Ground fault monitoring / Giám sát lỗi chạm đất Yes
Integrated AFCI / AFCI tích hợp Optional
Protection class / Over voltage category / Cấp bảo vệ / Danh mục quá áp I / II (PV and BAT), III (MAINS and BACKUP and GEN)
Dữ liệu chung / General Data
Dimensions (W × H × D) / Kích thước 459 × 845 × 313 mm
Weight / Trọng lượng 55.5 kg
Topology / Cấu trúc Transformerless
Operating ambient temperature range / Dải nhiệt độ làm việc -25 ~ +60°C
Relative humidity / Độ ẩm tương đối 0 – 100%
Ingress protection / Cấp bảo vệ IP66
Noise emission (typical) / Độ ồn phát ra điển hình < 65 dB(A)
Cooling concept / Cách làm mát Intelligent fan-cooling
Max. operation altitude / Độ cao hoạt động tối đa 4000 m
Grid connection standard / Tiêu chuẩn kết nối lưới NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, EN50549-1
Safety / EMC standard / Tiêu chuẩn an toàn / EMC IEC/EN 62109-1/-2, EN 61000-6-2/-3
Tính năng / Features
DC connection / Kết nối DC MC4 plug (PV port) / Terminal Block (BAT port)
AC connection / Kết nối AC Terminal Block
Display / Hiển thị 7.0″ LCD display & Bluetooth + APP
Communication / Giao tiếp RS485, Optional: Cellular, Wi-Fi, LAN
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , Thẻ: , ,
× Đóng
1 / 5
Featured image
Product image
Product image
Product image
Product image

1. Giới thiệu Inverter Hybrid Solis 18KW 1 Pha – S6-EH1P18K03-NV-YD-L

Inverter Hybrid Solis 18kW 1 pha – S6-EH1P18K03-NV-YD-L là dòng biến tần lưu trữ điện áp thấp (pin 40–60V) thiết kế cho hệ PV dân dụng quy mô lớn, vừa tối ưu tự dùng ban ngày, vừa “gánh tải” ban đêm nhờ lưu trữ. Điểm mạnh của model 18kW là khả năng xử lý tải cao và vận hành linh hoạt: hỗ trợ dòng PV/MPPT lớn, tích hợp quản lý pin để phối hợp mượt với battery, đồng thời có thể chạy song song để mở rộng công suất hệ thống (tạo hệ 1 pha hoặc 3 pha) lên đến mức rất lớn.

Inverter Hybrid Huawei 12kW 3 Pha Bảo Hành 10 Năm – SUN2000-12K-MAP0 là lựa chọn hoàn hảo cho hệ thống điện mặt trời thương mại và công nghiệp. Sản phẩm nổi bật với thiết kế bền bỉ, công suất mạnh mẽ 12kW, cùng nhiều công nghệ thông minh giúp vận hành ổn định và tiết kiệm điện năng lâu dài.

2. Thông số kĩ thuật Inverter Hybrid Solis 18KW 1 Pha – S6-EH1P18K03-NV-YD-L

Thông số kỹ thuật Thông số
Model / Mã sản phẩm S6-EH1P18K03-NV-YD-L (Hybrid 1 pha, điện áp thấp)
Rated AC Output Power / Công suất AC định mức (phía lưới) 18 kW
PV Recommended Array Size / Kích thước mảng PV đề xuất 36 kW
Max Usable PV Input Power / Công suất PV tối đa có thể sử dụng 28.8 kW
Max PV Input Voltage / Điện áp PV đầu vào tối đa 550 V
Rated PV Voltage / Điện áp PV định mức 380 V
Start Voltage / Điện áp khởi động 100 V
MPPT Voltage Range / Dải điện áp MPPT 80 – 520 V
Max PV Input Current / Dòng PV đầu vào tối đa 42 A / 42 A / 42 A
Max Short-circuit Current / Dòng ngắn mạch tối đa 50 A / 50 A / 50 A
MPPT Number / Max Strings / Số MPPT / Số chuỗi tối đa 3 / 6
Battery Type / Loại pin tương thích Pin Li-ion / Ắc-quy lead-acid
Battery Voltage Range / Dải điện áp pin 40 – 60 V
Max Charge/Discharge Current / Dòng sạc-xả tối đa 320 A
Battery Communication / Giao tiếp pin CAN / RS485
Grid Output Voltage / Điện áp lưới định mức 220 V / 230 V (L/N/PE)
Grid Frequency / Tần số lưới 50 Hz / 60 Hz
Rated Grid Output Current / Dòng AC định mức (phía lưới) 81.8 A / 78.2 A
Power Factor / Hệ số công suất > 0.99 (0.8 leading – 0.8 lagging)
THDi / Tổng méo hài dòng < 3%
AC Input Voltage Range / Dải điện áp AC đầu vào (phía lưới) 187 – 253 V
Max AC Input Current / Dòng AC đầu vào tối đa (phía lưới) 122.7 A / 117.4 A
Backup Output Power / Công suất ngõ dự phòng 18 kW
Backup Overload / Quá tải ngõ dự phòng Tối đa 2× công suất định mức, 10 giây
Backup Transfer Time / Thời gian chuyển đổi dự phòng < 10 ms
Generator Max Input Power / Công suất máy phát đầu vào tối đa 18 kW
Max Efficiency / Hiệu suất tối đa 97.6%
Euro Efficiency / Hiệu suất Châu Âu 97.0%
Protection / Bảo vệ Chống sét: Có • Giám sát lỗi nối đất: Có (chỉ PV) • Ngược cực DC: Có • AFCI: Tùy chọn
Ingress Protection / Cấp bảo vệ IP66
Dimensions (W × H × D) / Kích thước (R × C × S) 459 × 845 × 313 mm
Weight / Trọng lượng 55.5 kg
Operating Temperature / Nhiệt độ vận hành -25 ~ +60°C
Relative Humidity / Độ ẩm tương đối 0 – 100%
Noise (typ.) / Độ ồn (điển hình) < 65 dB(A)
Cooling / Làm mát Quạt làm mát thông minh
Max Operating Altitude / Độ cao hoạt động tối đa 4000 m
Display & Connectivity / Hiển thị & kết nối Màn hình LCD 7.0″ • Bluetooth + Ứng dụng
Communication / Truyền thông RS485 (tùy chọn: Cellular / Wi-Fi / LAN)
Nguồn dữ liệu: Flyer/Datasheet chính thức – Solis S6-EH1P(12-18)K03-NV-YD-L (VN Flyer V1.7).
Lưu ý: Các giá trị trong bảng được trích riêng cho model 18K.

3. Đặc Trưng Inverter Hybrid Solis 18KW 1 Pha – S6-EH1P18K03-NV-YD-L

Dac trung

MỤC ĐẶC TRƯNG / FEATURES
01 Quản lý tải thông minh, kéo dài thời gian dự phòng cho tải quan trọng
02 Hỗ trợ tối đa 6 thành phần song song, tăng mức điện dung của hệ thống
03 Mức ắc-quy dự phòng có thể tùy chỉnh để bảo đảm nguồn điện không bị gián đoạn
04 Hỗ trợ dòng điện đầu vào PV lên đến 20 A, tương thích với mô-đun PV công suất cao hơn trong tương lai
05 Hỗ trợ kết nối nguồn điện hòa lưới PV hiện có để kiểm soát mức hòa lưới và sử dụng ngoài lưới điện
06 SolisCloud: Điều khiển từ xa thông minh, tối ưu hóa bằng AI và khắc phục sự cố tức thì – tất cả trong một nền tảng
07 Chuyển đổi liền mạch giữa hai chế độ lưới điện và ngoài lưới điện trong chưa đến 10 mili giây, bảo đảm khả năng cấp điện liên tục
08 Nhiều tùy chọn ắc-quy hơn, tương thích với mọi loại ắc-quy (40 V – 60 V)
09 Hỗ trợ khả năng vận hành chỉ PV, ngoài lưới điện, giúp giảm chi phí ban đầu
10 Tiêu chuẩn chống xâm nhập IP66, bảo đảm khả năng hoạt động trong điều kiện khắc nghiệt
11 Màn hình cảm ứng 7 inch cấp công nghiệp, cung cấp giao diện lớn hơn, dễ sử dụng để vận hành tại chỗ
12 Nhiều phương pháp kết nối máy phát điện và điều khiển tự động, mang đến khả năng triển khai cục bộ linh hoạt
13 Hỗ trợ đầu vào PV lên đến 160% công suất DC danh định của bộ biến tần, tăng tối đa mức sử dụng năng lượng mặt trời
14 Mức quá tải 200% trong 10 giây ở chế độ ngoài lưới điện, bảo đảm khả năng khởi động ổn định cho động cơ, máy bơm nước và hệ thống điều hòa không khí

4. Hướng dẫn cài đặt nhanh Inverter Hybrid Solis 18KW 1 Pha – S6-EH1P18K03-NV-YD-L

Các nội dung dưới đây được tóm tắt & kẻ lại từ User Manual của dòng Solis S6-EH1P…-NV-YD-L.
Manual bạn cung cấp ghi áp dụng cho 9.9/12/14/16kW, tuy nhiên quy trình lắp đặt–đấu nối–CT/COM của cùng series thường tương đồng.
Riêng thông số điện (công suất/dòng PV/giới hạn…) nên ưu tiên datasheet/flyer 12–18kW.

HẠNG MỤC / ITEM NỘI DUNG / CONTENT
Tên tài liệu / Document User Manual for S6 Series Hybrid Inverter (Version 1.0, Release Date 02/2025)
Model áp dụng trong manual / Applicable models S6-EH1P9.9K03-NV-YD-L • S6-EH1P12K03-NV-YD-L • S6-EH1P14K03-NV-YD-L • S6-EH1P16K03-NV-YD-L
Hệ thống áp dụng / Applicable system Single phase system (hệ 1 pha)
Tổng quan / Overview Thiết kế cho hệ hybrid: làm việc với pin điện áp thấp (và ắc-quy chì), tối ưu tự dùng và cấp nguồn dự phòng khi mất điện.

Cảnh báo an toàn quan trọng

CẢNH BÁO / WARNING NỘI DUNG / DETAILS
Không nối PV xuống đất Không nối cực (+) hoặc (–) của mảng PV xuống đất (ground) vì có thể gây hư hỏng nghiêm trọng cho inverter.
Chờ xả điện trước khi thao tác Không chạm vào phần bên trong cho đến 5 phút sau khi đã ngắt lưới, PV và pin.
Rủi ro cháy nổ Không lắp inverter nơi có vật liệu/khí dễ cháy; tránh môi trường có nguy cơ nổ.
Nhiệt bề mặt cao Bề mặt có thể lên đến 75°C; tránh chạm khi đang vận hành, ưu tiên lắp nơi râm mát.
OCPD bắt buộc Cần thiết bị bảo vệ quá dòng (OCPD/breaker) cho tất cả mạch kết nối theo quy định địa phương.
Backup không được nối lưới AC Backup Port không được phép kết nối vào lưới.

Vị trí lắp đặt – khoảng hở – hướng treo

TIÊU CHÍ / CRITERIA YÊU CẦU / REQUIREMENT
Tránh nắng trực tiếp Khuyến nghị lắp nơi râm/thoáng; lý tưởng nhiệt độ môi trường không vượt 40°C.
Tránh mưa tạt trực tiếp Nên lắp dưới mái che/hiên; hạn chế tác động thời tiết trực tiếp.
Khoảng hở Lắp nhiều inverter: cách nhau tối thiểu 1000 mm; đáy inverter cách nền tối thiểu 800 mm.
Thông gió Không che màn hình; không đặt vật lên trên; đảm bảo thông gió nếu lắp trong không gian hẹp.
Góc lắp Treo thẳng đứng; cho phép nghiêng về sau tối đa 15°.
An toàn cháy nổ Bề mặt lắp đặt không cháy; không lắp gần chất dễ cháy tối thiểu 3 m; tránh khu vực sinh hoạt nếu nhạy tiếng ồn.

Hướng dẫn đấu nối PV DC

MỤC / ITEM HƯỚNG DẪN / GUIDE
Kiểm tra trước khi đấu PV Đảm bảo Voc mảng PV trong giới hạn inverter; kiểm tra đúng cực tính DC+ / DC-.
Cáp PV khuyến nghị Tiết diện phổ thông 4.0–6.0 mm² (khuyến nghị 4.0 mm² ~ 12AWG).
Tuốt dây / Strip length Tuốt lõi 7 ± 0.5 mm, lắp đầu DC connector theo đúng thứ tự và bấm cos bằng kìm chuyên dụng.
Kiểm tra “click” Cắm đầu DC vào cổng PV đến khi nghe “click”, kéo nhẹ để kiểm tra chắc chắn.
LƯU Ý – DC Switch Không tắt DC switch khi PV đấu ngược cực hoặc inverter lỗi.
Hãy đo dòng string; nếu dòng > 0.5 A thì chờ bức xạ giảm để dòng < 0.5 A rồi mới tắt DC switch và tháo string.

Hướng dẫn đấu nối pin (Battery DC)

MỤC / ITEM HƯỚNG DẪN / GUIDE
An toàn trước khi đấu pin Tắt pin trước khi đấu; dùng đồng hồ đo xác nhận điện áp pin = 0 Vdc rồi mới thao tác.
Tuốt dây & đầu cos Tuốt 13 mm, bấm đầu cos (R-type), siết bulong theo torque spec trong manual.
Breaker DC phía pin Khuyến nghị CB pin: 200A_80Vdc_2P_7500A_UL489.
Giới hạn dòng Battery input Mỗi ngõ pin: < 200 A. Khi đạt/vượt 200A cần đấu 2 ngõ pin. Tổng tối đa của 2 pin: 290 A.
Pin tương thích Khuyến nghị dùng pin nằm trong “battery matching list” của Solis để đảm bảo tương thích & hỗ trợ kỹ thuật.

Đấu nối AC Grid / Backup / Generator

MỤC / ITEM HƯỚNG DẪN / GUIDE
An toàn trước khi đấu AC Tắt breaker/OCPD; đo xác nhận 0 Vac trước khi thi công.
Nguyên tắc tủ Backup Tủ Backup không được nối điện với tủ chính (Grid).
Tuốt dây & siết terminal Tuốt 13 mm, bấm cos R-type, siết bulong bằng torque wrench; đấu đúng nhãn terminal.
Cỡ dây & torque (manual) AC Grid: 25–35 mm² • Torque: 4.5 N·m
AC Backup / AC Gen: 16–25 mm² • Torque: 4.5 N·m
PE: 16–25 mm² • Torque: 4.5 N·m
Gợi ý breaker ngoài (manual) AC grid port: 150A • Backup port: 100A • Gen port: 100A • Battery port: 350A
Giới hạn nhiệt đầu nối dây ngoài: < 105°C.
Lưu ý PE & Generator PE Backup nối về thanh đồng PE của tủ phân phối (không nối vào vỏ inverter). Máy phát cần nối đất; khi chạy máy phát cần ngắt breaker Grid/ELCB phía tủ.

CT – đo dòng lưới (bắt buộc cho hệ hybrid)

MỤC / ITEM THÔNG TIN / DETAILS
Vai trò CT CT là bắt buộc cho hybrid: phát hiện chiều dòng lưới và cung cấp trạng thái vận hành cho inverter.
Model CT ESCT-TA24-200A/50mA (5m)
Vị trí & chiều mũi tên Lắp CT trên dây nóng tại điểm đấu lưới; mũi tên trên CT hướng về phía lưới (→ Grid).
Chân đấu CT (COM3) Luồn dây CT qua COM3, đấu terminal 12-pin:
• Dây trắng → Pin 9
• Dây đen → Pin 10

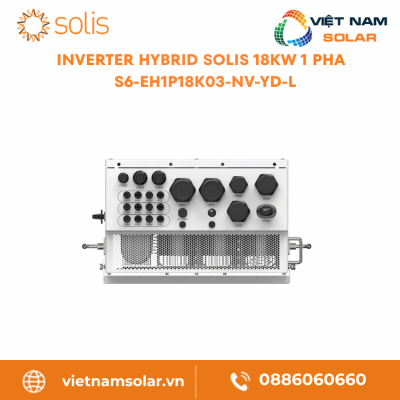

Cổng giao tiếp COM & hướng dẫn đi dây gland

CỔNG / PORT LOẠI / TYPE MÔ TẢ / DESCRIPTION
COM1 USB Cắm data logger Solis (loại USB).
ANTENNA Antenna Anten mở rộng tín hiệu Bluetooth tích hợp.
COM2 4-hole watertight gland Dành cho kết nối RJ45 trong hộp dây.
COM3 4-hole watertight gland Dành cho RJ45/đi dây CT (theo sơ đồ đấu nối).
COM4 6-hole watertight gland Dành cho kết nối terminal block 12-pin trong hộp dây.
Các bước đi dây COM2–COM4 (tóm tắt): Nới gland → tháo nắp chống nước theo số lượng cáp → luồn cáp qua lỗ → đấu vào terminal tương ứng → siết lại gland, tránh gập/kéo căng cáp trong hộp dây.

Nguồn dữ liệu: User Manual chính thức – S6 Series Hybrid Inverter (EUR, V1.0, 02/2025) cho series S6-EH1P…-NV-YD-L.
Tip: Nếu bạn muốn mình kẻ thêm bảng “Power ON/OFF” và “Quy trình cài đặt nhanh SolisCloud”, gửi mình trang manual có phần đó nhé.

5. Câu hỏi thường gặp (FAQ) – Inverter Hybrid Solis 18KW 1 Pha – S6-EH1P18K03-NV-YD-L

Cau hoi nhanh Inverter Hybrid Solis 18KW 1 Pha

CÂU HỎI / QUESTION TRẢ LỜI NGẮN / ANSWER
1) Inverter hybrid này dùng để làm gì? Dùng cho hệ điện mặt trời có lưu trữ: ưu tiên tự dùng, sạc/xả pin, và cấp điện dự phòng (Backup) khi mất điện.
2) Dòng S6-EH1P… là 1 pha hay 3 pha? Đây là inverter 1 pha (single-phase).
3) Có chạy được khi mất điện không? Có, nếu hệ được đấu đúng cổng AC Backup và có pin/nguồn phù hợp. Lưu ý: cổng Backup không được phép nối vào lưới.
4) Backup có được nối chung với tủ điện chính không? Không. Manual nhấn mạnh tủ Backup không được nối điện với tủ chính (Grid) để tránh hồi tiếp nguồn và lỗi an toàn.
5) Vì sao phải lắp CT? Lắp ở đâu? CT là bắt buộc cho hybrid để đo chiều dòng lưới/tải. Lắp CT tại điểm đo lưới theo hướng mũi tên → Grid (hướng về phía lưới).
6) Dây CT đấu vào đâu? CT đi qua COM3 và đấu terminal 12-pin: dây trắng → Pin 9, dây đen → Pin 10.
7) Có được nối PV (+) hoặc (–) xuống đất không? Không. Manual cảnh báo không nối PV xuống đất (ground) vì có thể gây hư hỏng nghiêm trọng cho inverter.
8) Khi cần tháo PV thì thao tác DC switch thế nào cho an toàn? Nếu cần tắt DC switch để tháo string, hãy đo dòng PV: chỉ thao tác khi dòng < 0.5A (chờ bức xạ giảm nếu cần).
9) Sau khi ngắt điện có được mở nắp thao tác ngay không? Không. Manual yêu cầu chờ ít nhất 5 phút sau khi ngắt PV, lưới và pin trước khi thao tác bên trong.
10) Nhiệt độ bề mặt inverter có nóng không? Có thể lên tới khoảng 75°C. Nên lắp nơi thoáng, hạn chế nắng trực tiếp, tránh chạm khi máy đang chạy.
11) Nên lắp inverter theo tư thế nào? Treo thẳng đứng; cho phép nghiêng về sau tối đa 15°. Không đặt nằm ngang.
12) Khoảng cách lắp đặt tối thiểu là bao nhiêu? Khi lắp nhiều máy: cách nhau tối thiểu 1000 mm; đáy máy cách nền tối thiểu 800 mm để thông gió và thao tác.
13) Pin (battery) đấu thế nào? Có cần breaker DC không? Có. Manual khuyến nghị có breaker DC phía pin và chỉ đấu khi đã tắt pin/đo xác nhận điện áp an toàn (0Vdc).
14) Giới hạn dòng battery input là bao nhiêu? Manual nêu: mỗi ngõ pin < 200A; khi gần/đạt 200A cần dùng 2 ngõ pin. Tổng tối đa 2 pin: 290A.
15) Dây AC/PE nên chọn cỡ nào và siết torque bao nhiêu? Theo manual: AC Grid 25–35mm², Backup/Gen 16–25mm², PE 16–25mm²; torque terminal phổ biến 4.5 N·m.
16) Các cổng COM dùng để làm gì? COM1: USB data logger • ANTENNA: anten Bluetooth • COM2/COM3: gland đi dây RJ45/CT • COM4: gland 6 lỗ cho terminal 12-pin.
17) Có cần OCPD/breaker cho các nhánh kết nối không? Có. Manual nêu cần OCPD phù hợp cho các mạch kết nối theo quy định địa phương (đảm bảo bảo vệ quá dòng).
18) Nếu muốn chạy máy phát (Generator) thì lưu ý gì? Máy phát cần nối đất; khi vận hành máy phát cần đảm bảo tách biệt với lưới (ngắt breaker Grid/ELCB phía tủ) theo hướng dẫn manual & tiêu chuẩn an toàn.
19) Inverter có điều khiển/giám sát từ xa được không? Có. Dòng này hỗ trợ logger và nền tảng giám sát (SolisCloud) tùy cấu hình logger/lắp đặt.
20) Nếu hệ báo lỗi nhanh thì nên kiểm tra gì trước? Kiểm tra: (1) đúng cực PV/DC, (2) CT đúng chiều & đấu đúng pin 9–10, (3) Backup không nối lưới, (4) breaker/điện áp lưới, (5) dây pin & truyền thông.
Ghi chú: Nội dung FAQ được tổng hợp từ các thông tin bạn cung cấp ở trên (manual & bảng hướng dẫn).
Với các thông số định mức riêng của S6-EH1P18K03-NV-YD-L (PV input, công suất AC, dải điện áp…), hãy ưu tiên datasheet/flyer 12–18kW để điền chính xác.

Thông Tin Liên Hệ Việt Nam Solar Mua Hàng Việt Nam Solar Là Đại Lý Phân Phối Chính Thức

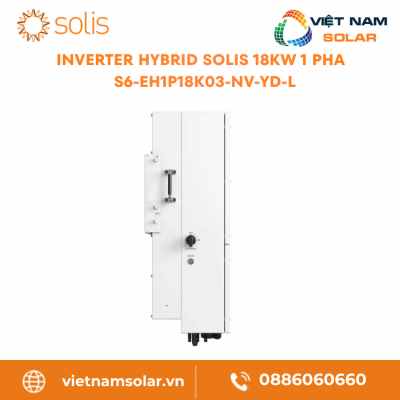

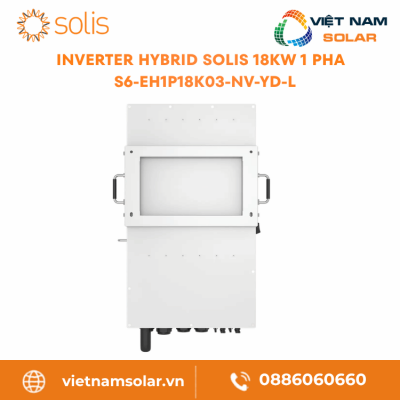

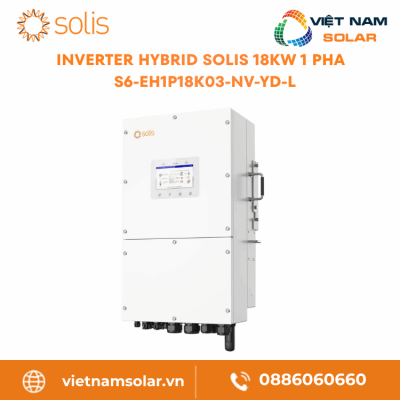

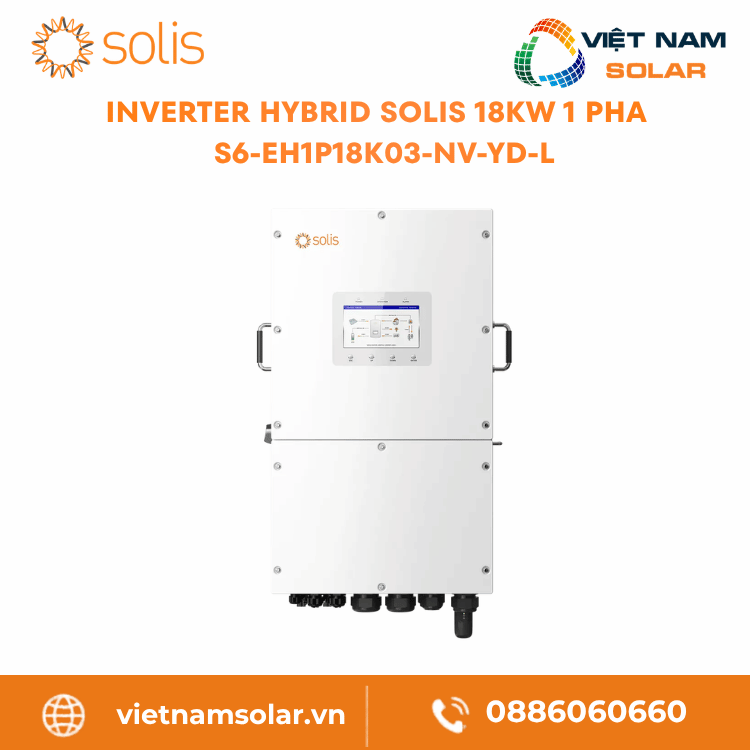

Inverter Hybrid Solis 18KW 1 Pha – S6-EH1P18K03-NV-YD-L

Vietnam solar distributor certification

Lý do lựa chọn Việt Nam Solar

  • Tư vấn đúng cấu hình – đúng nhu cầu tải:
    Khảo sát tải 1 pha thực tế, đề xuất phương án tự dùng + lưu trữ + dự phòng phù hợp, tối ưu nguồn điện cho tải quan trọng khi mất điện qua cổng AC Backup.
  • Thiết kế an toàn theo manual Solis:
    Bố trí tủ điện chuẩn, lắp OCPD/MCB theo từng nhánh, đảm bảo tủ Backup không nối điện với tủ Grid (đúng khuyến nghị manual), giảm rủi ro hồi tiếp nguồn.
  • Đấu nối & kiểm tra CT chuẩn kỹ thuật:
    CT là bắt buộc cho hybrid để đo chiều công suất lưới/tải. VNS hỗ trợ lắp đúng hướng → Grid và đấu đúng chân (COM3: dây trắng Pin 9, dây đen Pin 10) để hệ hoạt động ổn định.
  • Thi công gọn – tối ưu không gian & thông gió:
    Chọn vị trí treo phù hợp, tránh nắng gắt/mưa tạt, đảm bảo khoảng hở và đường cáp gọn (PV/AC/Pin/COM), thuận tiện kiểm tra và bảo trì định kỳ.
  • Hỗ trợ vận hành & xử lý lỗi cơ bản:
    Hướng dẫn thao tác an toàn theo manual (chờ xả điện, kiểm tra PV/DC trước khi thao tác), hỗ trợ cấu hình giám sát từ xa (SolisCloud/logger) và hướng dẫn vận hành tải dự phòng.
  • Minh bạch thương mại:
    Báo giá rõ ràng theo bộ giải pháp (inverter + phụ kiện + tủ bảo vệ + vật tư), nêu rõ điều kiện giao hàng, VAT và tiến độ triển khai.

Solis Hybrid 18kW 1P

Model: S6-EH1P18K03-NV-YD-L

Hybrid • AC Backup • Generator

CT bắt buộc • Giám sát SolisCloud

Lắp đúng manual • An toàn hệ thống

Liên hệ

Việt Nam Solar (VNS) – Hỗ trợ kỹ thuật & thương mại giải pháp
Inverter Hybrid Solis 18KW 1 Pha – S6-EH1P18K03-NV-YD-L.


CÔNG TY TNHH VIỆT NAM
SOLAR
– MST: 0315209693

  • Văn phòng/BH: 188 Đông Hưng Thuận 41, P. Đông Hưng Thuận, TP.HCM
  • Showroom Cần Thơ: 41D Mậu Thân, P. Cái Khế, TP. Cần Thơ
  • Kho HCM: 2937 QL1A, P. Đông Hưng Thuận, TP.HCM
  • Kho Cần Thơ: 139–137 Tuyến tránh Thốt Nốt, P. Thốt Nốt, TP. Cần Thơ
  • Hotline: 0981.982.979 – 088.60.60.660
  • Email: lienhe@vietnamsolar.vn – kythuat@vietnamsolar.vn
  • Website: vietnamsolar.vn

Để nhận đề xuất kỹ thuật và báo giá chi tiết cho
Inverter Hybrid Solis 18KW 1 Pha – S6-EH1P18K03-NV-YD-L, vui lòng cung cấp:
công suất PV dự kiến (kWp), loại pin/điện áp pin (40–60V hoặc theo cấu hình thực tế), nhu cầu tải dự phòng (tải quan trọng),
vị trí lắp đặt, sơ đồ tủ điện hiện có (Grid/Backup), khoảng cách đường cáp và thời gian triển khai.







Tìm Cửa Hàng Gần Bạn
Tìm Cửa Hàng Gần Bạn
Xem Công Trình Tiktok
Xem Công Trình Tiktok
Xem Công Trình Facebook
Xem Công Trình Facebook
Nhận Giá Lắp Điện Mặt Trời ZALO
