Tài liệu kỹ thuật S6-EH3P8K02-NV-YD-L |
Xem 9 tài liệu chính hãng — mã sản phẩm S6-EH3P8K02-NV-YD-L. Bấm vào từng nhóm để xem chi tiết:

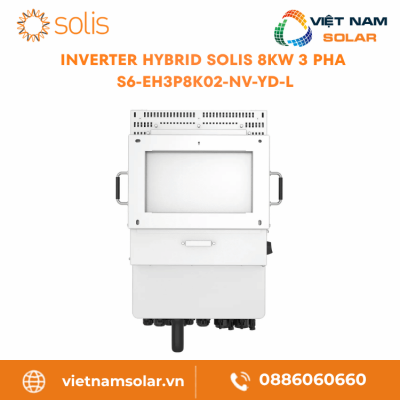

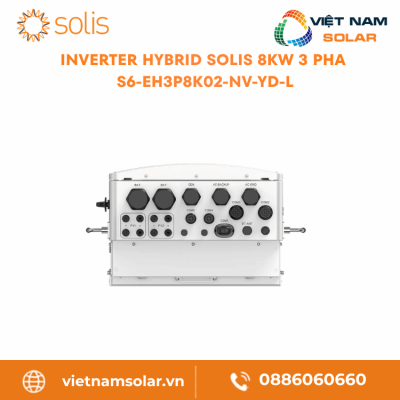

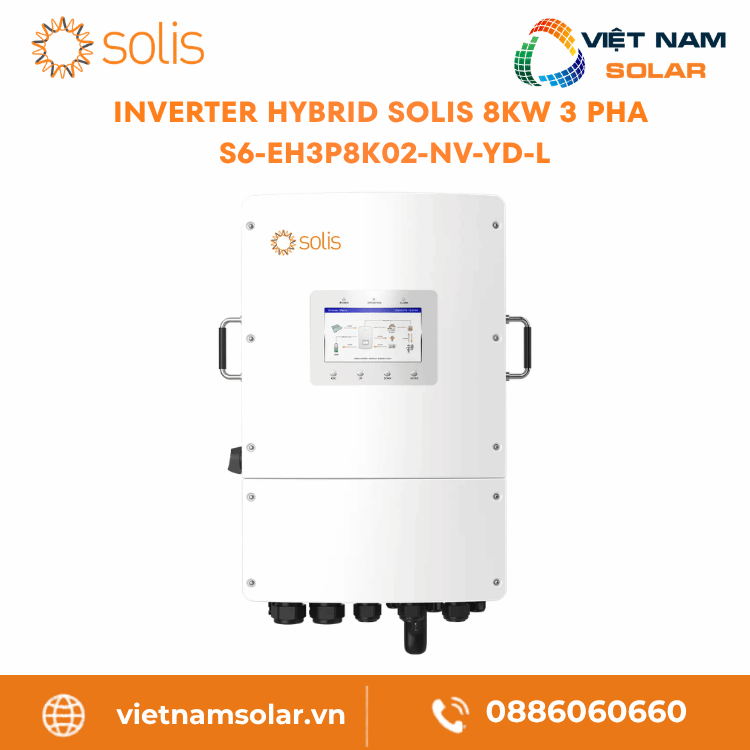

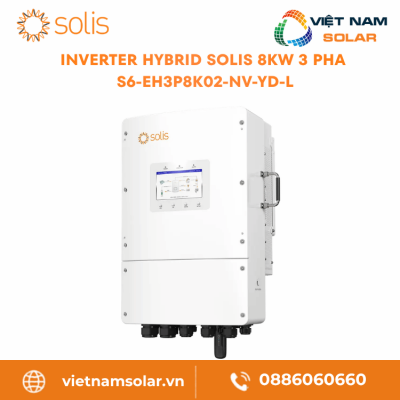

S6-EH3P8K02-NV-YD-L – Inverter Hybrid Solis 8KW 3 Pha (Áp Thấp)
88 ₫
⚡
Thông số kỹ thuật S6-EH3P8K02-NV-YD-L
Solis S6-EH3P8K02-NV-YD-L
Thông tin sản phẩm / Product Information
| Model code / Mã sản phẩm | S6-EH3P8K02-NV-YD-L |
| Thương hiệu | Solis |
| Three Phase | Low Voltage / Ba pha | Điện áp thấp | Three Phase | Low Voltage |
Đầu vào DC phía PV / Input DC (PV side)
| Recommended max. PV array size / Công suất PV khuyến nghị tối đa | 16 kW |
| Max. usable PV input power / Công suất PV đầu vào khả dụng tối đa | 12.8 kW |
| Max. input voltage / Điện áp đầu vào tối đa | 1000 V |
| Rated voltage / Điện áp định mức | 550 V |
| Start-up voltage / Điện áp khởi động | 160 V |
| MPPT voltage range / Dải MPPT | 200 – 850 V |
| Max. input current / Dòng đầu vào tối đa | 20 A / 40 A |
| Max. short circuit current / Dòng ngắn mạch tối đa | 30 A / 50 A |
| MPPT number / Max. input strings number / Số bộ theo dõi MPPT / Số chuỗi đầu vào tối đa | 2 / 3 |
Pin lưu trữ / Battery
| Battery type / Pin lưu trữ tương thích | Li-ion / Lead-acid |
| Battery voltage range / Dải điện áp pin | 40 – 60 V |
| Max. charge / discharge current / Dòng sạc / xả tối đa | 180 A |
| Number of battery port / Number of BMS port / Số cổng pin / số cổng BMS | 2 / 1 |
| Max. charge / discharge current of each port / Dòng sạc / xả tối đa mỗi cổng | 150 A |
| Communication / Giao tiếp | CAN / RS485 |
Đầu ra AC phía lưới / Output AC (Grid side)
| Rated output power / Công suất AC định mức | 8 kW |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 8 kVA |
| Rated grid voltage / Điện áp lưới định mức | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz |
| Rated grid output current / Dòng AC định mức | 12.2 A / 11.5 A |
| Power factor / Hệ số công suất | > 0.99 (0.8 leading – 0.8 lagging) |
| THDi / Tổng méo hài dòng điện | < 3% |
Đầu vào AC phía lưới / Input AC (Grid side)
| Max. input current / Dòng điện đầu vào tối đa | 18.3 A / 17.3 A |
Đầu ra AC dự phòng / Output AC (Back-up)
| Rated output power / Công suất ngõ dự phòng | 8 kW |
| Max. apparent output power / Khả năng chịu quá tải | 2 times of rated power, 10 s |
| Back-up switch time / Thời gian chuyển mạch dự phòng | < 10 ms |
| Rated output voltage / Điện áp AC định mức | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V |
| Rated frequency / Tần số định mức | 50 Hz / 60 Hz |
| Rated output current / Dòng điện đầu ra định mức | 12.2 A / 11.5 A |
| Max. AC passthrough current / Dòng AC đi xuyên tối đa | 50 A |
| THDv (@linear load) / Tổng méo hài điện áp với tải tuyến tính | < 3% |
Đầu vào AC phía máy phát / Input AC (Generator side)
| Max. input power / Công suất đầu vào tối đa | 8 kW |
| Rated input current / Dòng điện đầu vào định mức | 12.2 A / 11.5 A |
| Rated input voltage / Điện áp đầu vào định mức | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V |
| Rated input frequency / Tần số đầu vào định mức | 50 Hz / 60 Hz |
Hiệu suất / Efficiency
| Max. efficiency / Hiệu suất tối đa | 97.5% |
| EU efficiency / Hiệu suất EU | 96.4% |
| BAT charged by PV / AC max. efficiency / Hiệu suất tối đa khi pin được sạc bằng PV / AC | 95.0% / 94.4% |
| Battery discharged efficiency / Hiệu suất xả pin | 94.5% |
Bảo vệ / Protection
| Surge protection / Bảo vệ chống sét lan truyền | DC Type II / AC Type II (Optional) |
| Output over current protection / Bảo vệ quá dòng đầu ra | Yes |
| Insulation resistance monitoring / Giám sát điện trở cách điện | Yes |
| Residual current detection / Phát hiện dòng điện dư | Yes |
| Integrated PV switch / Công tắc PV tích hợp | Yes |
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Yes |
| Protection class / Over voltage category / Cấp bảo vệ / Danh mục quá áp | I / II (PV and BAT), III (MAINS and BACKUP and GEN) |
| Integrated AFCI 2.0 / AFCI 2.0 tích hợp | Optional |
| Anti-islanding protection / Bảo vệ chống đảo lưới | Yes |
Dữ liệu chung / General Data
| Max. power per phase / Công suất tối đa mỗi pha | 50% rated power |
| Dimensions (W × H × D) / Kích thước | 430 × 660 × 305 mm |
| Weight / Trọng lượng | 42 kg |
| Topology / Cấu trúc | Non-isolated (PV), Isolated (Battery) |
| Self-consumption / Tự tiêu thụ | < 30 W |
| Operating temperature range / Dải nhiệt độ làm việc | -25 ~ +60°C |
| Relative humidity / Độ ẩm tương đối | 0 – 100% |
| Ingress protection / Cấp bảo vệ | IP66 |
| Noise emission (typical) / Độ ồn phát ra điển hình | < 65 dB(A) |
| Cooling concept / Cách làm mát | Intelligent fan-cooling |
| Max. operation altitude / Độ cao hoạt động tối đa | 4000 m |
| Grid connection standard / Tiêu chuẩn kết nối lưới | EN 50549-1/-10, VDE 4105&VDE 0124, NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, SriLanka, EN 50438L, Vietnam, MEA, PEA, CEI 0-21 |
| Safety / EMC standard / Tiêu chuẩn an toàn / EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4 |
Tính năng / Features
| PV connection / Kết nối PV | MC4 Quick connection plug |
| Battery connection / Kết nối pin | Screw terminal |
| AC connection / Kết nối AC | Screw terminal |
| Display / Hiển thị | 7.0″ LCD display & Bluetooth + APP |
| Communication interface / Giao diện truyền thông | Standard: WIFI+LAN+Bluetooth, CAN-BMS, CAN-Parallel×2, RS485-Meter, RS485, DRM, DI, DO×4; Optional: 2G/3G/4G |
Trung tâm chính sách
Thông tin & chính sách
Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.
Về chúng tôi
01
Giới thiệu công ty
Lịch sử hình thành và phát triển.
02
Tầm nhìn & Sứ mệnh
Định hướng phát triển bền vững.
03
Chứng chỉ hành nghề
Giấy phép, chứng nhận và năng lực.
04
Báo chí viết về VNS
Thông tin truyền thông và báo chí.
05
Công trình điện mặt trời
Dự án tiêu biểu đã triển khai.
06
Danh sách cửa hàng
Hệ thống điểm bán trên toàn quốc.
07
Đăng ký đối tác
Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
× Đóng
1 / 5
Inverter Hybrid Solis 8KW 3 Pha
Inverter Hybrid Solis 8KW 3 Pha thuộc dòng S6-EH3P-L, là sản phẩm lưu trữ năng lượng điện áp thấp, mang lại hiệu suất cao và tích hợp nhiều tính năng bảo vệ tiên tiến. Thiết bị này là giải pháp lý tưởng cho các hệ thống năng lượng mặt trời thương mại và dân dụng quy mô vừa, đáp ứng nhu cầu lưu trữ và sử dụng năng lượng bền vững.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | S6-EH3P8K02-NV-YD-L |
|---|---|
| Đầu vào DC (pin quang điện) | |
| Công suất đầu vào PV tối đa có thể sử dụng | 12 kW |
| Điện áp đầu vào tối đa | 1000 V |
| Điện áp định mức | 550 V |
| Điện áp khởi động | 160 V |
| Dải điện áp MPPT | 200 – 850 V |
| Số lượng MPPT/số chuỗi đầu vào tối đa | 2 / 3 |
| Dòng điện đầu vào tối đa | 20 A / 40 A |
| Dòng điện ngắn mạch tối đa | 30 A / 50 A |
| Pin | |
| Loại pin | Pin Lithium-ion / Ắc quy axit-chì |
| Dải điện áp pin | 40 – 60 V |
| Dòng điện sạc/xả tối đa | 180 A |
| Đầu ra AC (Phía lưới) | |
| Công suất đầu ra định mức | 8 kW |
| Công suất biểu kiến đầu ra tối đa | 8 kVA |
| Pha vận hành | 3/N/PE |
| Điện áp lưới định mức | 380 V / 400 V |
| Tần số lưới định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra lưới điện định mức | 12.2 A / 11.5 A |
| Hệ số công suất | > 0.99 (-0.8 đến +0.8) |
| Tổng độ méo sóng hài | < 3% |
| Đầu ra AC (Ngõ dự phòng) | |
| Công suất đầu ra định mức | 8 kW |
| Công suất biểu kiến đầu ra tối đa | 16 kVA (10 giây) |
| Thời gian chuyển đổi dự phòng | < 10 ms |
| Điện áp đầu ra định mức | 3/N/PE, 380 V / 400 V |
| Hiệu suất | |
| Hiệu suất tối đa | 97.6% |
| Hiệu suất Châu Âu | 97.0% |
| Môi trường và cấu trúc | |
| Bảo vệ xâm nhập | IP66 |
| Dải nhiệt độ môi trường vận hành | -40 ~ +60°C |
| Độ cao vận hành tối đa | 4,000 m |
| Kích thước (Rộng x Cao x Sâu) | 430 x 660 x 305 mm |
| Trọng lượng | 42 kg |
| Kết nối và truyền thông | |
| Truyền thông | CAN, RS485, Tùy chọn: Wi-Fi, Cellular, LAN |
Tính năng nổi bật
- Hiệu suất cao: Hiệu suất tối đa đạt 97.6%, đảm bảo tối ưu hóa việc sử dụng năng lượng từ hệ thống PV.
- Hỗ trợ tải lớn: Khả năng quá tải 200% trong 10 giây, phù hợp với các tải trọng nặng.
- Bảo vệ toàn diện: Tích hợp bảo vệ ngắn mạch, bảo vệ ngược cực DC, chống sét, và bảo vệ chống đảo lưới.
- Khả năng linh hoạt: Tương thích với nhiều loại pin lưu trữ và hỗ trợ giám sát thông minh qua Wi-Fi hoặc LAN.
- Thiết kế bền bỉ: Với cấp bảo vệ IP66, thiết bị có thể hoạt động ổn định trong các môi trường khắc nghiệt.
Kết luận
Inverter Hybrid Solis 8KW 3 Pha là sản phẩm phù hợp cho các hệ thống năng lượng mặt trời quy mô vừa, mang lại hiệu quả vượt trội và độ tin cậy cao. Với thiết kế linh hoạt, khả năng chịu tải lớn và tính năng bảo vệ tiên tiến, đây là lựa chọn lý tưởng để tối ưu hóa hiệu quả sử dụng năng lượng bền vững.
