Ứng dụng điển hình

Tưới tiêu nông nghiệp, cấp nước ao hồ, bơm giếng/bơm hỏa tiễn, bơm lên bồn chứa. Vận hành theo nắng, giảm phụ thuộc điện lưới ban ngày.

Nguyên lý hoạt động

Pin mặt trời (DC) → Thiết bị bảo vệ DC (CB DC/CBDC) → Biến tần Veikong (MPPT) → AC 3 pha 380V → Motor bơm.

Điểm mạnh của MPPT

MPPT giúp “bám nắng” và tối ưu công suất PV theo bức xạ thực tế. Nắng mạnh bơm chạy khỏe hơn; nắng yếu bơm giảm lưu lượng tương ứng (nếu dàn pin thiết kế đúng điện áp).

Quy trình tính nhanh (dễ áp dụng tại công trình)

1. Lấy Voc và Vmp của 1 tấm pin theo datasheet/model thực tế (không ước lượng).
2. Tính Voc string = Voc(tấm) × số tấm nối tiếp. Nguyên tắc: Voc string không vượt giới hạn của biến tần.
3. Tính Vmp string = Vmp(tấm) × số tấm nối tiếp. Mục tiêu: Vmp string nên nằm trong vùng tối ưu để “bám nắng” tốt.
4. Chừa biên an toàn nhiệt độ: trời lạnh Voc thường tăng, do đó nên tính thêm biên trước khi chốt số tấm.

Mẹo chọn nhanh: thay vì chỉ “đếm tấm pin theo kWp”, hãy ưu tiên kiểm soát điện áp string.
Khi Vmp string bám gần vùng tối ưu, hệ bơm thường chạy ổn định hơn vào sáng sớm/chiều muộn và khi có mây che.

A) Kiểm tra trước khi cấp điện

• Tem motor: xác nhận motor 3 pha 380V, dòng định mức, công suất kW/HP.
• Dàn pin: chốt số tấm nối tiếp theo Voc/Vmp (không vượt giới hạn và ưu tiên bám vùng tối ưu).
• Đường ống/van: không nghẹt, không kẹt cánh bơm; bơm ly tâm cần có nước mồi.
• Dây dẫn/đầu cos: siết chặt, đúng tiết diện; hạn chế mối nối tạm gây nóng/sụt áp.
• Tiếp địa: bắt buộc cho khung pin và vỏ tủ/biến tần để tăng an toàn.

B) Đấu nối đúng thứ tự

• Phía DC: nên có CB DC hoặc tủ CBDC để ngắt nhanh khi bảo trì.
• Phía AC: đấu đúng U/V/W ra motor; không đấu nhầm sang nguồn điện lưới.
• Cảm biến/phao (nếu có): đấu theo sơ đồ điều khiển của hệ (phao bồn, cảm biến cạn, công tắc áp lực…).

C) Cài đặt lần đầu (để bơm chạy bền)

1. Nhập thông số motor theo tem: điện áp, dòng định mức, công suất, tần số 50Hz.
2. Chọn chế độ chạy theo PV/MPPT: để biến tần tự bám nắng.
3. Cài thời gian tăng/giảm tốc: giúp khởi động êm, giảm sốc cơ khí và giảm “gồng tải”.
4. Thiết lập bảo vệ (nếu có): ưu tiên chống chạy khô khi dùng bơm giếng/bơm chìm.

Gợi ý: Chỉ cần gửi ảnh tem motor + thông tin cột áp/độ sâu giếng/đường ống, kỹ thuật sẽ hỗ trợ chốt cấu hình và hướng dẫn set nhanh.

Phương án 1: Mua biến tần rời

Chi phí thường thấp hơn ban đầu, phù hợp khi bạn đã có sẵn tủ điện/thiết bị bảo vệ. Tuy nhiên cần đảm bảo đấu nối đúng và có bảo vệ DC đầy đủ để vận hành an toàn.

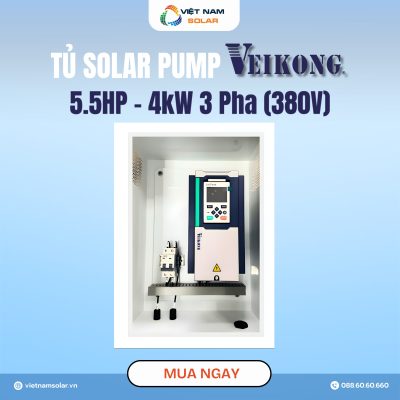

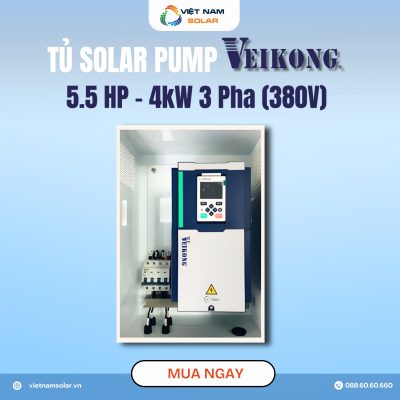

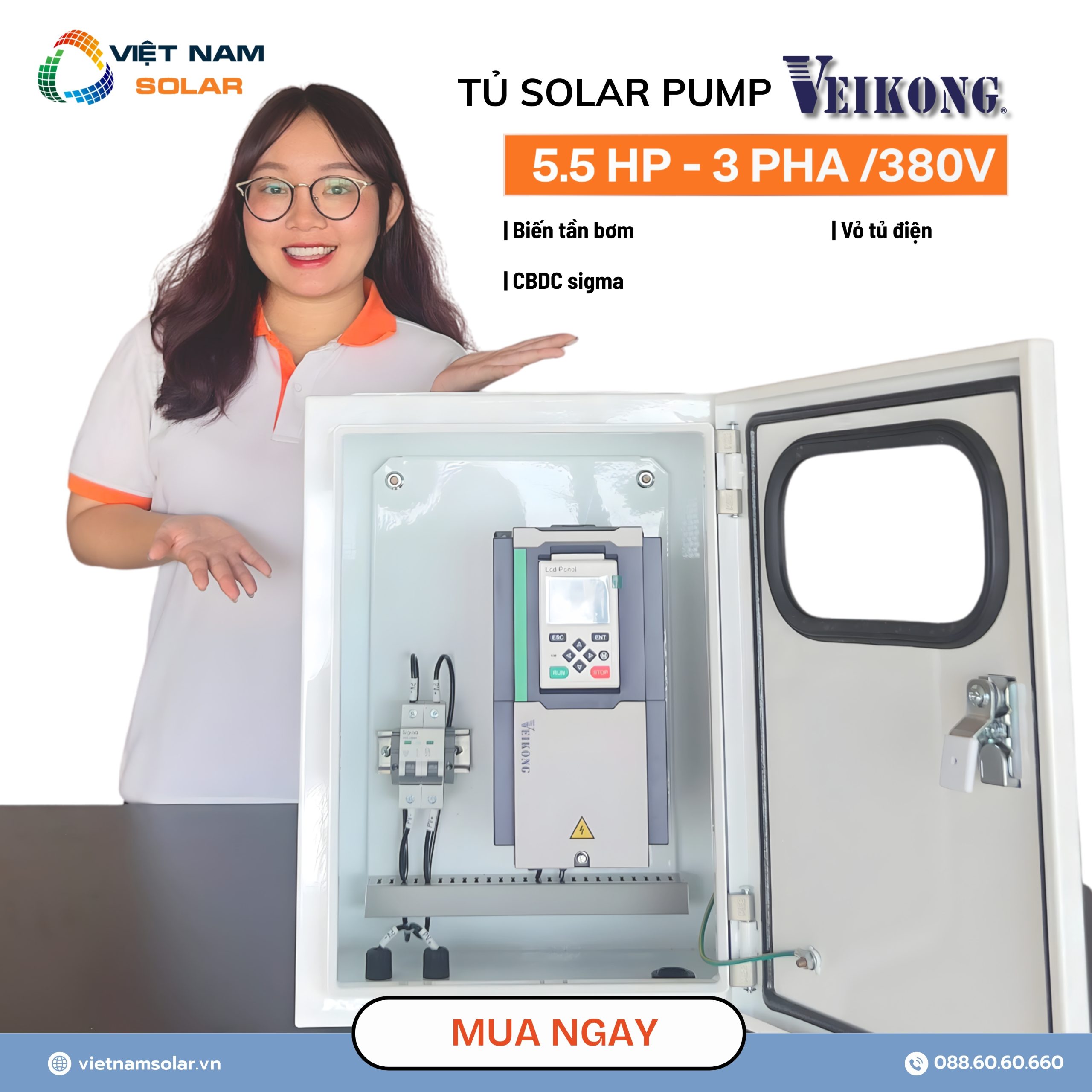

Phương án 2: Tủ bơm lắp sẵn (tủ hoàn chỉnh)

Giá sẽ cao hơn do đã tích hợp sẵn thiết bị bảo vệ, dây/đầu cos và bố trí gọn gàng. Ưu điểm là thi công nhanh, hạn chế sai sót và dễ bảo trì.

Những yếu tố làm giá thay đổi (quan trọng)

• Tải bơm thực tế: đúng 4kW hay tải nặng (cột áp cao/ống dài/giếng sâu) cần cấu hình “dư tải”.
• Thiết bị bảo vệ DC: CB DC/CBDC, cầu chì DC, chống sét DC (tùy yêu cầu công trình).
• Thiết bị bảo vệ AC: CB/ELCB, chống sét AC (nếu lắp trong khu vực sét nhiều).
• Chiều dài dây và tiết diện dây: dây càng dài cần tăng tiết diện để giảm sụt áp và nóng dây.
• Thiết bị điều khiển tự động: phao bồn, cảm biến cạn nước, công tắc áp lực…
• Hình thức lắp đặt: mua biến tần rời hay đóng tủ hoàn chỉnh (đã đi dây, bố trí tản nhiệt, hoàn thiện đầu nối).

Khuyến nghị: Để nhận báo giá “đúng cấu hình – đúng nhu cầu”, bạn nên cung cấp tối thiểu ảnh tem motor và thông tin cột áp/lưu lượng.
Đây là cơ sở để kỹ thuật chốt phương án đủ lực, tránh tình trạng mua đúng kW nhưng vận hành thực tế bị yếu hoặc hay ngắt khi nắng dao động.

• Ảnh tem motor bơm (kW/HP, điện áp 380V, dòng định mức, tần số).
• Loại bơm (bơm chìm/bơm hỏa tiễn/bơm ly tâm/trục ngang…) và mục đích sử dụng.
• Cột áp – lưu lượng hoặc độ sâu giếng/độ cao bồn chứa.
• Khoảng cách từ dàn pin đến vị trí tủ/bơm (để tính dây).
• Nhu cầu tự động (phao bồn, chống cạn, công tắc áp lực…).

A) Hỗ trợ kỹ thuật trước khi lắp đặt

• Chọn đúng model theo tem motor: kW/HP, điện áp 380V (3 pha), dòng định mức, tần số 50Hz.
• Rà soát điều kiện tải: cột áp, độ sâu giếng, chiều dài đường ống, lưu lượng yêu cầu.
• Gợi ý cấu hình đi kèm: CB DC/CBDC, dây dẫn, đầu nối và phương án tủ (rời hoặc tủ lắp sẵn).

B) Hỗ trợ trong quá trình đấu nối & cài đặt

• Hướng dẫn đấu nối vận hành: PV → bảo vệ DC → biến tần → U/V/W ra motor.
• Hướng dẫn cài đặt lần đầu: nhập thông số motor theo tem, cài tăng/giảm tốc, chế độ chạy theo nắng (MPPT/PV).
• Kiểm tra lỗi thường gặp: sai pha U/V/W, lỏng cos, sụt áp do dây nhỏ/kéo xa, cấu hình chưa đúng tải.

C) Hỗ trợ sau bán hàng (từ xa)

• Hướng dẫn & khắc phục sự cố từ xa: chẩn đoán theo mã lỗi, tình trạng dòng/tần số, kiểm tra đấu nối.
• Tối ưu vận hành theo nắng: điều chỉnh thông số để bơm ổn định hơn khi nắng dao động.
• Khuyến nghị bảo trì định kỳ: vệ sinh tủ/thoáng gió, siết lại đầu cos, kiểm tra tiếp địa và thiết bị bảo vệ DC.

Cam kết bảo hành: Bảo hành 24 tháng. Thời gian xử lý lỗi bảo hành không quá 48 giờ (tính từ thời điểm nhận sản phẩm). Đồng thời có hỗ trợ online 24/7 để hướng dẫn vận hành và xử lý các tình huống phát sinh.

1. Gửi thông tin thiết bị: model/serial (nếu có), ảnh tem motor bơm, ảnh đấu nối tổng quan trong tủ.
2. Gửi tình trạng lỗi: mã lỗi hiển thị, video/ảnh màn hình, mô tả thời điểm lỗi (mới chạy hay đang tải nặng).
3. Kỹ thuật chẩn đoán từ xa: hướng dẫn kiểm tra nhanh (dây, cos, thiết bị bảo vệ, cài đặt thông số).
4. Nếu cần bảo hành: hướng dẫn đóng gói – gửi về trung tâm dịch vụ để xử lý theo chính sách.

• Hotline/Zalo hỗ trợ: 0379 507 327 · 09 4424 4424 · 0945 746 764 · 088 60 60 660
• Email: longnh@vietnamsolar.vn
• Địa chỉ: 188 Đông Hưng Thuận 41, Phường Đông Hưng Thuận, TP.HCM
• Website: vietnamsolar.vn

1) Solar Pump có cần bình ắc quy không?

Thông thường không cần. Hệ phổ biến là bơm trực tiếp theo nắng để tối ưu chi phí. Nếu cần nước ngoài giờ nắng, thường dùng bồn chứa hoặc giải pháp dự phòng phù hợp.

2) Trời nhiều mây thì bơm có chạy không?

Có thể chạy, nhưng lưu lượng giảm theo mức nắng. Thiết kế dàn pin đúng điện áp (Voc/Vmp) giúp hệ ổn định hơn khi nắng dao động.

3) Vì sao bơm chạy yếu hoặc hay ngắt?

Thường do dàn pin thiếu điện áp (không bám vùng Vmp tối ưu), có bóng che, dây dẫn sụt áp, hoặc tải bơm quá nặng.
Giải pháp là kiểm tra lại Voc/Vmp string, tối ưu vị trí lắp pin, và cân nhắc nâng bậc công suất nếu tải thực tế lớn.
