Dòng điện tối đa từ lưới điện là gì? Cách xác định và các yếu tố ảnh hưởng

Trong mỗi thiết bị điện mặt trời – từ tấm pin, inverter cho đến pin lưu trữ, bảng thông số kỹ thuật chính là nơi thể hiện toàn bộ “sức mạnh” và đặc tính vận hành của sản phẩm. Tuy nhiên, không phải ai cũng hiểu rõ ý nghĩa của những con số đó.

👉Hãy cùng Việt Nam Solar tìm hiểu cách đọc bảng thông số trong điện mặt trời và thiết bị điện để bạn có thể lựa chọn đúng thiết bị, thiết kế hệ thống hiệu quả và đảm bảo an toàn – bền bỉ theo thời gian.

1. Khái niệm dòng điện tối đa từ lưới điện

Dòng điện tối đa từ lưới điện là giá trị lớn nhất của dòng điện mà hệ thống điện có thể cung cấp tại một điểm cấp điện cụ thể (ví dụ: nhà máy, khu dân cư, trạm biến áp, khu công nghiệp…).

Thông số này không cố định, mà phụ thuộc vào nhiều yếu tố kỹ thuật của lưới điện, như cấp điện áp, tiết diện dây dẫn, máy biến áp, khoảng cách truyền tải, và thiết bị bảo vệ.

Hiểu rõ dòng điện tối đa giúp:

• Tính toán công suất tiêu thụ an toàn (P = U × I × cosφ).

• Lựa chọn inverter, tủ điện, dây dẫn và thiết bị bảo vệ phù hợp.

• Đảm bảo hòa lưới điện mặt trời hoặc mở rộng phụ tải mà không gây quá tải.

2. Các yếu tố ảnh hưởng đến dòng điện tối đa từ lưới điện

Dưới đây là các yếu tố chính tác động đến giới hạn dòng điện tối đa (Imax):

Cấp điện áp (Voltage Level)

Mỗi cấp điện áp có giới hạn dòng điện khác nhau. Cấp điện áp càng cao → dòng điện càng thấp cho cùng một công suất truyền tải:

Yếu tố ảnh hưởng	Mô tả chi tiết	Ảnh hưởng đến dòng điện tối đa
Cấp điện áp	Lưới điện được chia theo cấp: 0.4kV, 6kV, 22kV, 35kV, 110kV, 220kV, 500kV.	Cấp điện áp càng cao → dòng điện càng nhỏ cho cùng công suất (P = U × I × cosφ).
Cấu trúc lưới điện	Bao gồm mạng hình tia, mạng vòng hoặc lưới điện thông minh với nhiều nhánh phân phối.	Mạng vòng có khả năng chia tải tốt hơn → dòng cực đại cao hơn mạng hình tia.
Khả năng thiết bị điện	Gồm công suất máy biến áp, tiết diện dây dẫn, và giới hạn bảo vệ của rơ-le, cầu dao.	Thiết bị định mức lớn → cho phép dòng tải lớn hơn, hạn chế tổn thất điện năng.
Vị trí đấu nối	Khoảng cách từ trạm biến áp, đường dây phân phối, hoặc khu công nghiệp.	Càng xa trạm biến áp → sụt áp lớn hơn, dòng điện tối đa nhỏ hơn.
Điều kiện môi trường	Nhiệt độ, độ ẩm, và điều kiện thời tiết ảnh hưởng đến điện trở và khả năng truyền tải.	Nhiệt độ cao → tăng điện trở dây dẫn → giảm khả năng chịu dòng.
Phương thức đấu nối tải	Hệ thống 1 pha hoặc 3 pha, nối sao hoặc tam giác.	Đấu nối 3 pha giúp phân bố tải đều, giảm quá dòng cục bộ.

3. Cách xác định dòng điện tối đa từ lưới điện

Để xác định chính xác dòng điện tối đa tại điểm đấu nối, cần thực hiện các bước sau:

Bước 1: Xác định cấp điện áp khu vực

Kiểm tra thông qua hóa đơn điện, hợp đồng mua bán điện hoặc sơ đồ điện khu vực.
→ Ví dụ: lưới 3 pha 22 kV trung áp, hoặc 380V hạ áp.

Bước 2: Tra công suất và hệ số công suất

Dựa trên phụ tải hoặc dự án dự kiến đấu nối.
→ Ví dụ: Công suất 1 MW, hệ số cosφ = 0.95.

Bước 3: Tính toán sơ bộ dòng điện

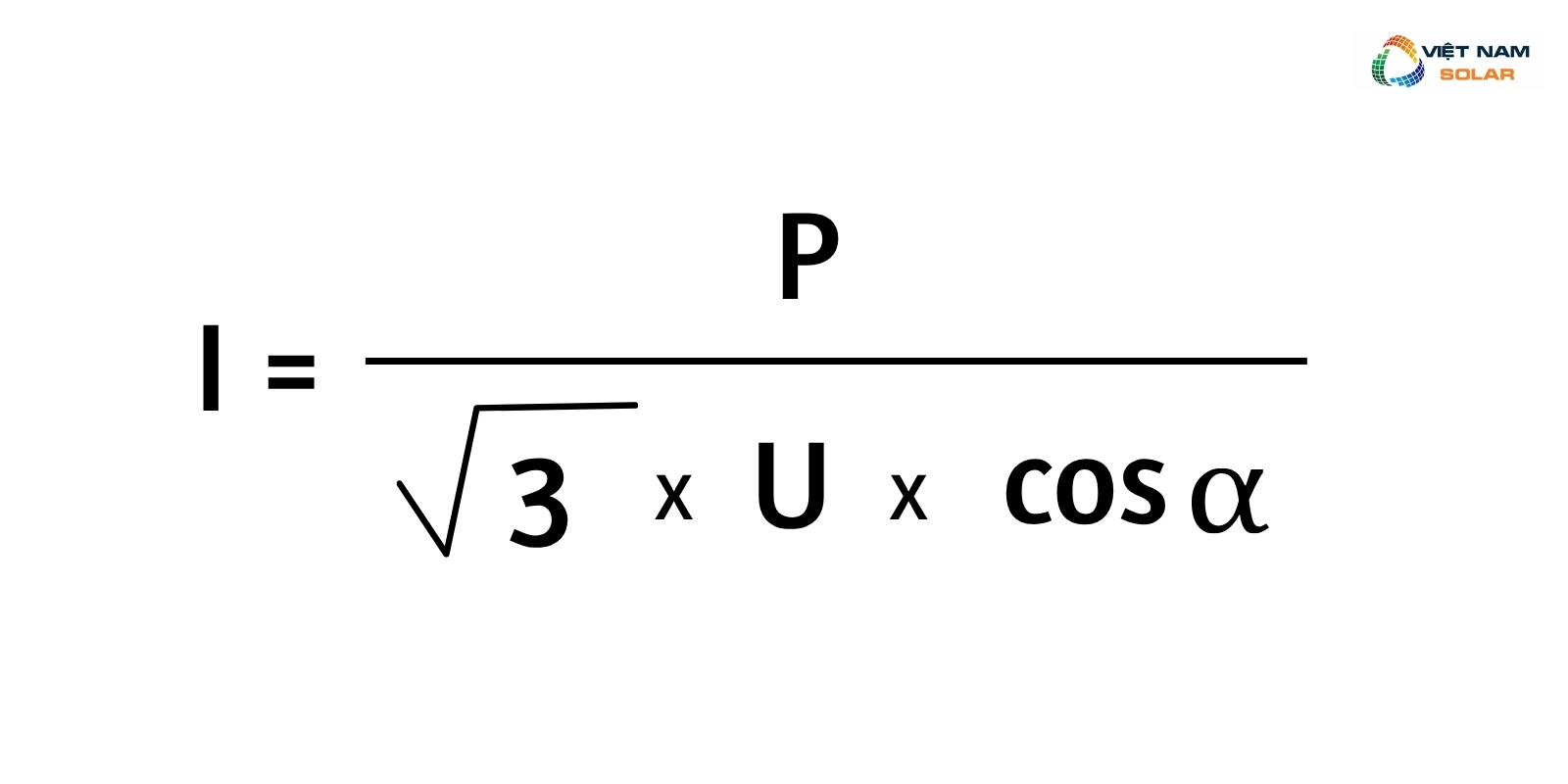

Sử dụng công thức 3 pha:

​

→ Với P = 1.000.000 W, U = 22.000 V, cosφ = 0.95
⇒ I ≈ 27.6 A

Bước 4: Kiểm tra khả năng cấp điện của lưới

Liên hệ Điện lực địa phương hoặc Trung tâm CSKH EVN để:

• Xác nhận giới hạn dòng điện khả dụng.

• Kiểm tra khả năng đấu nối và bảo vệ rơ-le tại trạm khu vực.

4. Khi nào cần quan tâm đến dòng điện tối đa từ lưới điện

Dòng điện tối đa từ lưới là thông số quan trọng trong thiết kế và vận hành hệ thống điện, đặc biệt với các dự án điện mặt trời hòa lưới, nhà máy hoặc khu công nghiệp.

Bạn cần quan tâm đến dòng điện tối đa khi:

• Đấu nối hệ thống điện mặt trời: để tránh quá tải đường dây, chọn đúng inverter và thiết bị bảo vệ.

• Mở rộng công suất nhà máy: đảm bảo trạm biến áp và lưới khu vực đủ khả năng cấp điện.

• Lắp đặt thiết bị bảo vệ điện: xác định đúng dòng định mức và dòng cắt an toàn.

• Đấu nối vào lưới trung/cao áp: tính toán dòng ngắn mạch và báo cáo kỹ thuật theo yêu cầu EVN.

Việc xác định chính xác dòng điện tối đa giúp hệ thống vận hành ổn định, an toàn, và tuân thủ tiêu chuẩn kỹ thuật, đồng thời tối ưu chi phí đầu tư và bảo trì.
