Tài liệu kỹ thuật Sigen PV 60M1
Việt Nam Solar tổng hợp đầy đủ 8 tài liệu dành cho Sigen PV 60M1 - Inverter Hòa Lưới Sigenergy 60 kW 3 Pha, bao gồm datasheet, installation guide, user manual, tài liệu xử lý lỗi, chính sách bảo hành và các liên kết tra cứu cần thiết.
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet (Thông Số) Sigen PV 60M1 - Inverter Hòa Lưới Sigenergy 60 kW 3 Pha Tại Đây
PDF Installation Guide (Hướng dẫn lắp đặt) Sigen PV 60M1 - Inverter Hòa Lưới Sigenergy 60 kW 3 Pha Tại Đây
PDF User Manual (Tài liệu cài đặt) Sigen PV 60M1 - Inverter Hòa Lưới Sigenergy 60 kW 3 Pha Tại Đây
⚙ Chứng nhận và bảo hành ▼ 5 tài liệu
WEB Troubleshooting Guide (Tài liệu xử lý lỗi) Đang cập nhật
WEB Warranty (Chính sách bảo hành) Sigen PV 60M1 - Inverter Hòa Lưới Sigenergy 60 kW 3 Pha Đang cập nhật
WEB Chứng Nhận Nhà Phân Phối Sigenergy Đang cập nhật
WEB Về thương hiệu Sigenergy Tại Đây
WEB Tra cứu số Seri Sigenergy chính hãng Đang cập nhật

Sigen PV 60M1 – Inverter Hòa Lưới Sigenergy 60 kW 3 Pha

88 ₫

⚙

Thông số kỹ thuật Sigen PV 60M1

Sigen PV 60M1 · Inverter Hòa Lưới Sigenergy 60kW 3 pha
60kW
(3 pha)
Công suất PV tối đa
120,000Wp
(đầu vào DC)
66
(chống bụi, chống nước)
bảo hành
5 năm
(Tiêu chuẩn)
DC Input / Đầu vào DC
Model code / Mã sản phẩm 60M1
Max. PV input power / Công suất PV đầu vào tối đa 120,000 Wp
Max. DC input voltage / Điện áp DC đầu vào tối đa 1,100 V
Nominal DC input voltage / Điện áp DC đầu vào danh định 600 V
Start-up voltage / Điện áp khởi động 180 V
MPPT voltage range / Dải điện áp MPPT 160 ~ 1,000 V
Number of MPP trackers / Số bộ MPPT 5
Number of PV strings per MPPT / Số chuỗi PV mỗi MPPT 2
Max. input current per MPPT / Dòng đầu vào tối đa mỗi MPPT 40 A
Max. short-circuit current per MPPT / Dòng ngắn mạch tối đa mỗi MPPT 60 A
AC Output / Đầu ra AC
Nominal output active power / Công suất tác dụng danh định 60,000 W
Max. output apparent power / Công suất biểu kiến tối đa 66,000 VA
Max. output active power (cos = 1) / Công suất tác dụng tối đa 66,000 W
Nominal output current @380 Vac / Dòng đầu ra danh định @380 Vac 91.2 A
Nominal output current @400 Vac / Dòng đầu ra danh định @400 Vac 87.0 A
Max. output current @380/400 Vac / Dòng đầu ra tối đa @380/400 Vac 100.3 A
Nominal output voltage / Điện áp đầu ra danh định 380 / 400, 3W+(N)+PE Vac
Nominal grid frequency / Tần số lưới danh định 50 / 60 Hz
Power factor / Hệ số công suất 0.8 sớm pha ~ 0.8 trễ pha
Total current harmonic distortion / Tổng méo hài dòng điện THDi < 3%
Efficiency / Hiệu suất
Max. efficiency / Hiệu suất tối đa 98.6%
European efficiency / Hiệu suất châu Âu 98.3%
Protection / Bảo vệ
Safety protection feature / Tính năng bảo vệ an toàn Bảo vệ ngược cực DC, giám sát cách điện, giám sát dòng rò, ngắt mạch hồ quang, bảo vệ quá dòng/quá áp/ngắn mạch AC, chống sét DC Type II (tùy chọn Type I + II), chống sét AC Type II, bảo vệ chống tách đảo
General Data / Thông số chung
Dimensions (W / H / D) / Kích thước (Rộng / Cao / Sâu) 918 / 640 / 340 mm
Weight / Trọng lượng 72 kg
Nighttime power consumption / Công suất tiêu thụ ban đêm < 3.5 W
Storage temperature range / Dải nhiệt độ lưu trữ -40 ~ 70°C
Operating temperature range / Dải nhiệt độ vận hành -30 ~ 60°C
Relative humidity range / Dải độ ẩm tương đối 0% ~ 100%
Max. operating altitude / Độ cao vận hành tối đa 5,000 m (giảm công suất từ 4,000 m)
PV connection type / Kiểu kết nối PV MC4 (tối đa 6 mm²)
AC connection type / Kiểu kết nối AC Đầu cốt OT / DT (tối đa 240 mm²)
Cooling / Làm mát Làm mát bằng quạt thông minh
Ingress protection rating / Cấp bảo vệ kháng bụi, nước IP66
Communication / Truyền thông WLAN / Fast Ethernet / RS485 / Sigen CommMod (4G/3G/2G)
Standard Compliance / Tiêu chuẩn tuân thủ
Standard / Tiêu chuẩn IEC / EN 62109-1, IEC / EN 62109-2, IEC / EN 61000-6-1, IEC / EN 61000-6-2
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , Thẻ: , , ,
× Đóng
1 / 4
Featured image
Product image
Product image
Product image

1. Inverter Hòa Lưới Sigenergy 60 kW 3 Pha – Sigen PV 60M1

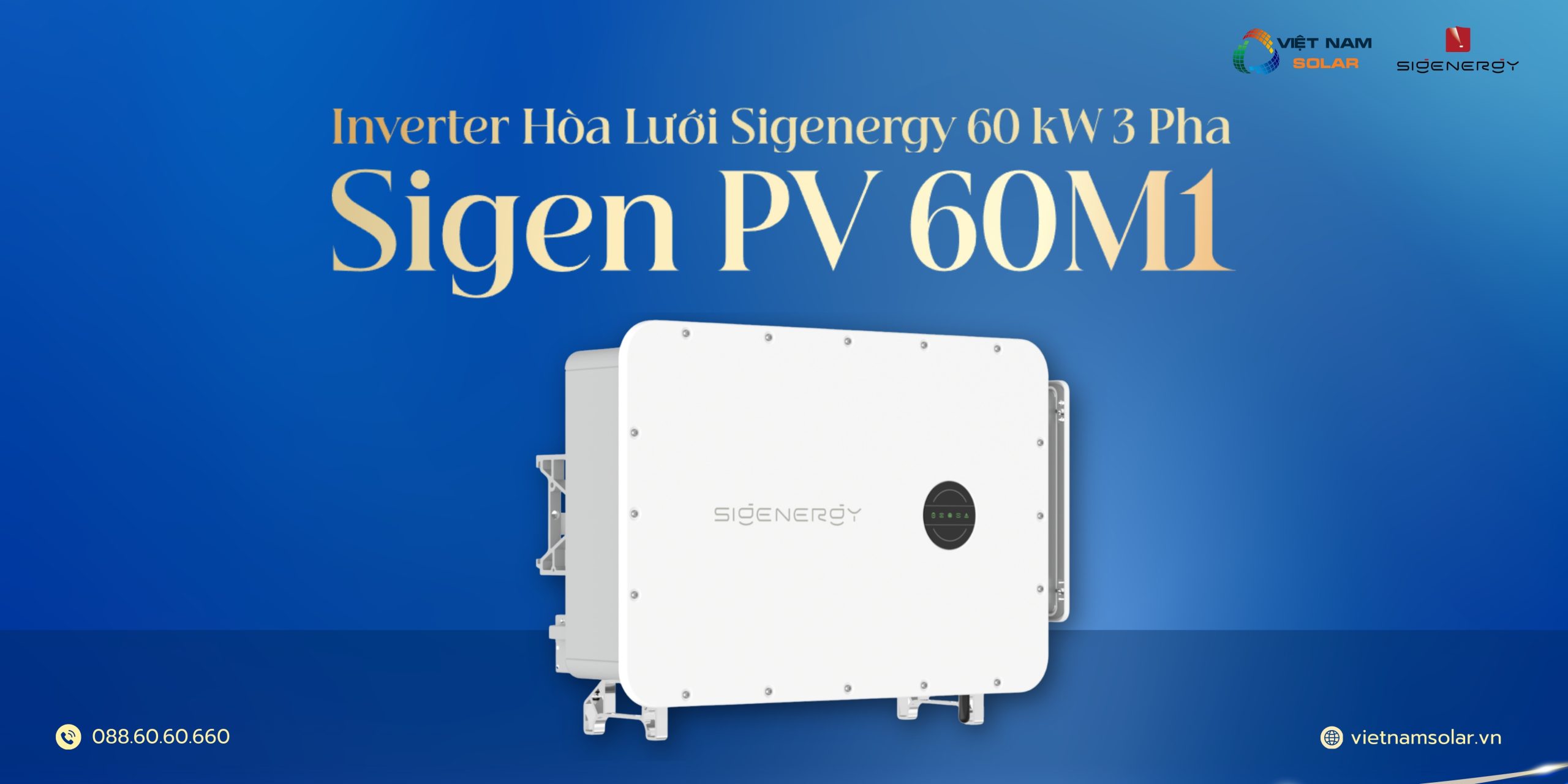

bien tan sigen hoa luoi 60kw 3 pha scaled

Inverter Hòa Lưới Sigenergy 60 kW – Sigen PV 60M1 là dòng biến tần công nghiệp thế hệ mới, được thiết kế cho các hệ thống điện mặt trời thương mại và nhà máy vừa – nhỏ yêu cầu hiệu suất cao, độ ổn định tuyệt đối và khả năng vận hành bền bỉ ngoài trời.

Sản phẩm thuộc nền tảng inverter 3 pha công suất lớn của Sigenergy, trang bị 5 MPPT độc lập, dải MPPT rộng 160–1000V, cho phép thiết kế dàn pin linh hoạt trên nhiều hướng mái, hạn chế suy hao bóng che và nâng cao sản lượng thực tế.

Được tối ưu cho môi trường công nghiệp, Sigen PV 60M1 đạt hiệu suất 98.3%, chuẩn bảo vệ IP66, cấu trúc tản nhiệt hiệu quả, giúp máy hoạt động ổn định cả trong điều kiện nhiệt độ cao và bụi bẩn.

Hệ thống AC 3 pha tiêu chuẩn 380/400V, khả năng xử lý tải lớn cùng các tính năng an toàn tiên tiến giúp thiết bị phù hợp với các ứng dụng như:
nhà máy sản xuất, kho lạnh, trung tâm thương mại, tòa nhà văn phòng, hệ thống EPC công suất trung bình.

Với độ tin cậy cao, thiết kế mạnh mẽ và công nghệ tối ưu từ Sigenergy, Sigen PV 60M1 là lựa chọn lý tưởng cho các doanh nghiệp muốn triển khai hệ thống điện mặt trời thương mại – công nghiệp hiệu quả, an toàn và tiết kiệm chi phí vận hành lâu dài.

2. Thông số kỹ thuật Inverter Sigenergy 60 kW 3 Pha Bảo Hành 10 Năm – Sigen PV 60M1

Bảng Thông Số Kỹ Thuật – Inverter Hòa Lưới Sigenergy 60 kW 3 Pha – Sigen PV 60M1

Thông số Giá trị
DC Input (PV)
Công suất PV tối đa 108,000 Wp
Điện áp DC tối đa 1,100 V
Điện áp danh định 600 V
Điện áp khởi động 180 V
Dải điện áp MPPT 160 – 1000 V
Số lượng MPPT 5 MPPT
Số chuỗi mỗi MPPT 2 strings
Dòng vào tối đa mỗi MPPT 32 A
Dòng ngắn mạch (Isc) mỗi MPPT 50 A
AC Output (On-grid)
Công suất danh định AC 60,000 W
Công suất biểu kiến tối đa 66,000 VA
Dòng ra danh định 91.2 A
Dòng ra tối đa 100.3 A
Điện áp đầu ra danh định 380 / 400 V
Dải điện áp đầu ra 320 – 480 V
Tần số danh định 50 / 60 Hz
Hệ số công suất (PF) 0.8 leading – 0.8 lagging
THDi < 3%
Hiệu suất / Efficiency
Hiệu suất tối đa 98.3%
Hiệu suất châu Âu (EU) 98.3%
Bảo vệ – Protection
Chống hồ quang AFCI Có
SPD Type II (DC & AC) Có
Giám sát dòng rò & cách điện Có
Anti-islanding Có
Thông tin chung – General
Kích thước (W × H × D) 918 × 640 × 340 mm
Khối lượng 68 kg
Nhiệt độ vận hành -30 – 60°C
Độ cao hoạt động ≤ 5000 m (derate từ 4000 m)
Chuẩn bảo vệ IP66
Giao tiếp WLAN / Ethernet / RS485 / Sigen CommMod (4G/3G/2G)

3. Hướng dẫn cài đặt nhanh Inverter Sigenergy 60 kW 3 Pha – Sigen PV 60M1

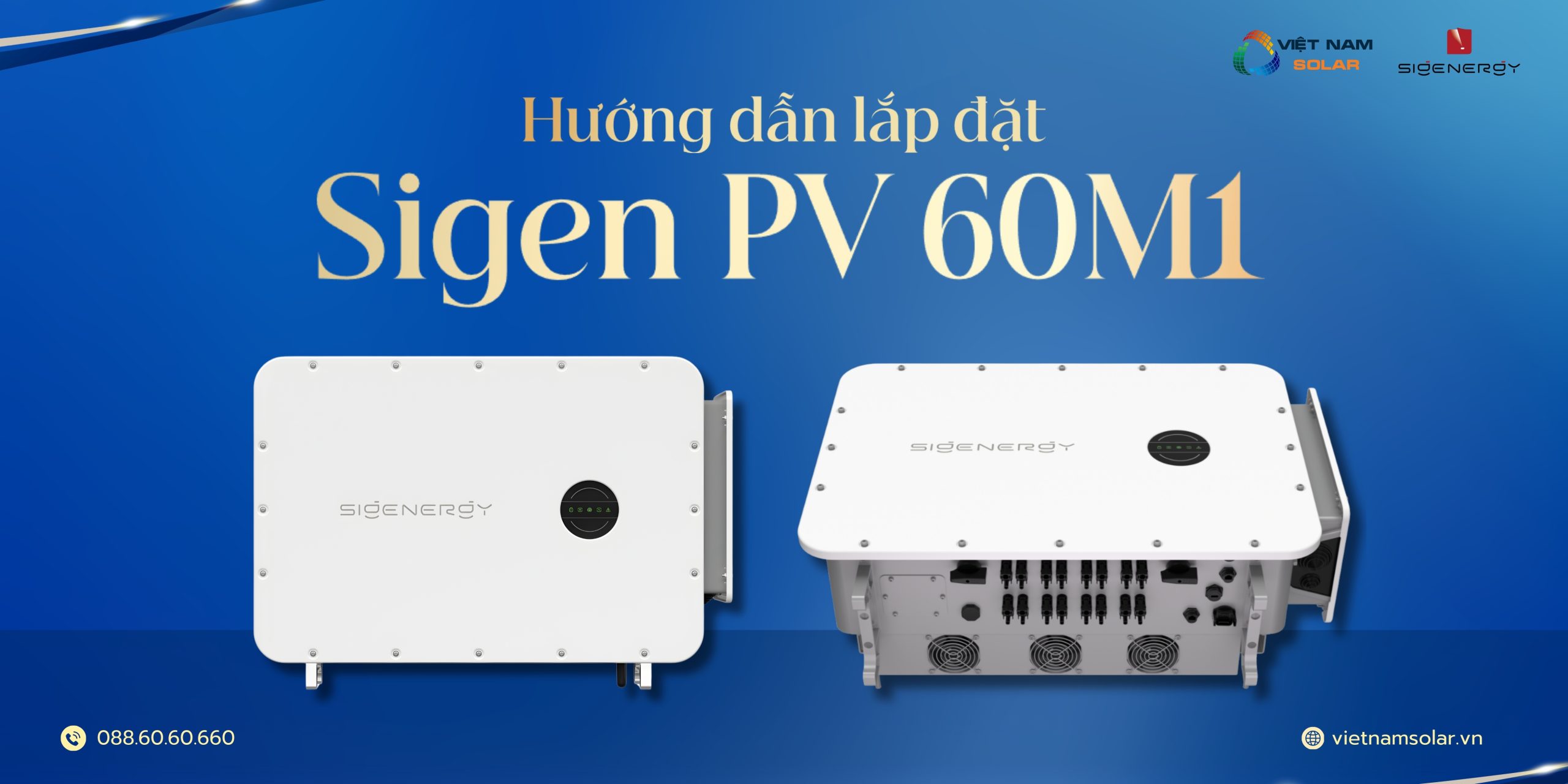

bien tan sigen hoa luoi 60kw 3 pha 2 scaled

Ai được phép thao tác

  • Chỉ kỹ thuật viên đã được đào tạo về điện mặt trời, hiểu nguyên lý hệ thống và quy định địa phương.
  • Nắm rõ ký hiệu cảnh báo: Danger (nguy hiểm chết người), Warning (chấn thương/thiệt hại), Caution (hỏng thiết bị), Important (mẹo/nhắc quan trọng).
Cảnh báo: Không thao tác “live” khi thiết bị đang mang điện. Luôn sử dụng PPE đúng chuẩn.

Quy định chung trước khi làm việc

  • Đọc kỹ toàn bộ hướng dẫn trước khi lắp đặt/vận hành/bảo trì.
  • Không làm việc khi thiết bị có điện (cấm thao tác “live”).
  • Không làm ngoài trời khi có mưa, giông, gió lớn.
  • Không rửa hay để thiết bị dính nước/dầu/cồn; không va đập/kéo lê/đứng lên thiết bị.
  • Kiểm tra hình dạng/không mùi lạ trước khi bật. Nếu bất thường → ngừng thao tác.
  • Trang bị PPE: găng cách điện, giày bảo hộ, mũ; tháo đồ kim loại đeo tay/cổ.
  • Dùng dụng cụ cách điện; luôn đấu PE (tiếp địa) trước, và tháo PE sau cùng khi thay thế.
  • Trước khi chạm terminal, đo kiểm đảm bảo không còn điện áp.
  • Tránh làm rơi dị vật vào trong máy.

Vận chuyển

  • Đeo găng và giày bảo hộ; lựa chọn phương tiện nâng phù hợp tải trọng.
  • Tôn trọng hướng mũi tên trên bao bì; không nghiêng quá 15° khi còn đóng gói, ≤ 10° sau khi mở thùng.
  • Khi dùng forklift, nâng ở giữa, có người cảnh giới, không đứng dưới càng.

Lưu kho

  • Kho sạch, khô, không nắng trực tiếp, tránh ẩm/muối/hóa chất/côn trùng gặm nhấm.
  • Nhiệt độ lưu kho: −40…70 °C (khuyến nghị 20…30 °C); RH 0–95%.
  • Ghi chép nhiệt/ẩm định kỳ; xuất kho theo nguyên tắc FIFO.

Lắp đặt an toàn

Treo máy & thao tác trên cao
  • Chuẩn bị người đỡ tải khi nhấc/treo để tránh trượt tay.
  • Chỉ dùng thang đạt chuẩn; gần nguồn điện nên dùng thang gỗ hoặc sợi thủy tinh.
  • Thang chữ A/duỗi thẳng giữ góc 60–70°, có người giám sát.
  • Không ném đồ từ trên cao; chốt/khóa cửa khu vực làm việc.
Khoan – bắt vít
  • Không khoan trên thân thiết bị.
  • Đeo kính/găng; đặt thiết bị xa vị trí khoan để mạt không rơi vào.
  • Vệ sinh mạt khoan ngay sau thao tác.

Đấu nối cáp đúng cách

  • Xác nhận thiết bị không hư hỏng trước khi đấu.
  • Trước khi gắn/tháo cáp, ngắt toàn bộ ACB/MCB phía trước/sau và công tắc riêng của thiết bị.
  • Đi dây gọn theo nhóm, không vắt chéo; không dùng dây rách cách điện; tránh mép sắc.
  • Tránh nguồn nhiệt (ống khói, khu vực nóng) để không lão hóa cáp.
  • Nhiệt độ lắp đặt ≥ 0 °C: nếu cáp lưu kho < 0 °C, chuyển vào nơi > 0 °C ít nhất 24 giờ trước khi thi công để tránh nứt vỏ.
Mẹo VNS: Đánh số đầu cáp/đầu cực bằng tem có nhiệt để truy vết nhanh và giảm lỗi đấu nhầm cực.

Vận hành định kỳ (Routine)

  • Không làm việc khi thời tiết xấu; không vệ sinh bằng nước/dầu/cồn.
  • Quan sát vỏ máy; nếu trầy xước, sơn dặm chống ăn mòn.
  • Mỗi lần thao tác/kiểm tra: PPE đầy đủ, đo kiểm không có điện áp còn dư ở điểm chạm.

Bảo trì – thay thế

  • Cắt toàn bộ nguồn AC/DC, chờ theo nhãn thời gian xả tụ trên thiết bị rồi mới mở máy.
  • Sau khi khắc phục xong lỗi hoặc thay xong linh kiện, chỉ cấp điện lại khi đã an toàn.

Hướng dẫn vận hành nhanh cho Inverter Sigenergy 60kW 3 Pha

Trước khi bật nguồn

  • Kiểm tra tiếp địa (Rđất < 10 Ω), siết chặt terminal AC (L/N/PE), DC PV (+/−) đúng cực, cổng pin/RS485 (nếu có).
  • Đảm bảo khoảng hở làm mát ≥ 30 cm mỗi bên; thiết bị đứng thẳng, không bị mưa hắt.

Trình tự cấp nguồn

Bật AC MCB → bật DC PV → (nếu có pin) bật CB pin theo trình tự hãng. Đợi máy khởi động, đèn/trạng thái trên app chuyển RUN/ON.

Kết nối & cấu hình trên ứng dụng

  • Gắn Wi-Fi dongle/Ethernet; mở Sigenergy Portal (app).
  • Quét QR trên máy, khai báo site, múi giờ, công tơ/CT (nếu zero-export), chế độ hoạt động (On-grid/Hybrid/Backup).
  • Chạy Commissioning Test (tự chẩn đoán); cập nhật Firmware OTA khi có.

Kiểm tra lần đầu

  • So điện áp Voc/Isc theo chuỗi; kiểm tra công suất PV, dòng AC, trạng thái pin (nếu có).
  • Thử backup: mô phỏng mất lưới, xác nhận tải ưu tiên vẫn chạy, thời gian chuyển mạch ngắn.
  • Ghi nhận thông số ban đầu (nhật ký công trình).

Vận hành thường ngày

  • Theo dõi sản lượng, trạng thái pin, cảnh báo trên app/web.
  • Đặt lịch/chiến lược sạc-xả (Time-of-Use) nếu cần tối ưu hóa tiền điện.
  • Định kỳ làm sạch bụi bẩn bên ngoài vỏ (không dùng nước trực tiếp), kiểm tra siết lại bulông cáp.

Những điều tuyệt đối không làm

  • Không mở nắp/đấu dây khi đang mang điện.
  • Không làm dưới mưa/giông; không dùng nước rửa máy.
  • Không tự ý tháo rời/chỉnh sửa firmware khi chưa được hãng ủy quyền.
  • Không sử dụng phụ kiện khác quy chuẩn nhà sản xuất; không thay đổi mục đích sử dụng thiết bị.
Tương thích điện thoại & máy tính: Các khối dùng CSS Grid auto-fit (tự co giãn), bảng/khối có overflow-x:auto khi cần; toàn bộ inline CSS đảm bảo dán thẳng vào WordPress/Flatsome hiển thị tốt trên mobile/desktop.



4. FAQ – Inverter Hybrid Sigenergy 60 kW 3 Pha (Sigen PV 60M1)

bien tan sigen hoa luoi 60kw 3 pha 3 scaled

1. Inverter Sigenergy 60 kW phù hợp cho công trình nào?
Model 60M1 phù hợp cho nhà máy vừa, xưởng sản xuất, kho lạnh, trung tâm thương mại, tòa nhà văn phòng… có nhu cầu hòa lưới ổn định và công suất từ 40–100 kW.

2. Inverter có hỗ trợ lưu trữ năng lượng (hybrid) không?
Không. Đây là phiên bản Inverter hòa lưới (PV Only), không hỗ trợ pin lưu trữ.

3. Model 60 kW có bao nhiêu MPPT? Có dễ thiết kế dàn pin không?
Thiết bị có 5 MPPT độc lập, mỗi MPPT hỗ trợ 2 strings với dải điện áp 160–1000 V. Điều này giúp kỹ sư dễ thiết kế dàn pin linh hoạt trên nhiều mái, hạn chế suy hao do bóng che.

4. Công suất hoạt động tối đa của inverter là bao nhiêu?
Inverter Sigenergy 60 kW có thể vận hành tối đa 66 kW AC Output, cho phép tận dụng tối đa dàn pin lớn.

5. Thiết bị có chống nước – chống bụi tốt không?
Có. Inverter đạt chuẩn IP66, chịu mưa nắng, môi trường ẩm, bụi, phù hợp lắp ngoài trời tại nhà máy và trang trại.

6. Sigen PV 60M1 có trang bị chống hồ quang AFCI không?
Có. Thiết bị tích hợp AFCI giúp phát hiện hồ quang DC và ngắt bảo vệ nhanh, ngăn ngừa nguy cơ cháy nổ do tiếp xúc lỏng hoặc chập chuỗi PV.

7. Inverter có hỗ trợ giám sát từ xa không?
Có, thông qua nền tảng Sigenergy Cloud, hỗ trợ xem sản lượng PV,tải, cảnh báo lỗi, biểu đồ theo thời gian thực qua app/web.

8. Tại sao bạn nên mua sản phẩm Inverter Hòa Lưới Sigenernegy tại Việt Nam Solar?

Việt Nam Solar cung cấp:

  • Thiết bị Sigenergy chính hãng
  • Thiết kế – thi công – đấu nối trọn gói
  • Bảo hành 10 năm theo tiêu chuẩn hãng
  • Giám sát từ xa & hỗ trợ kỹ thuật suốt vòng đời dự án
