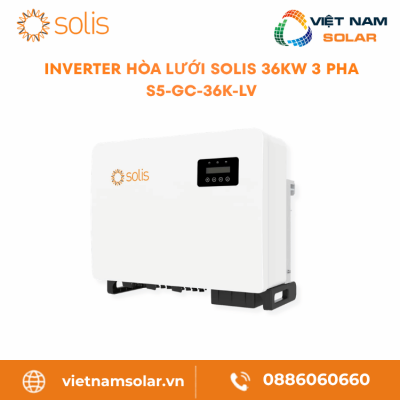

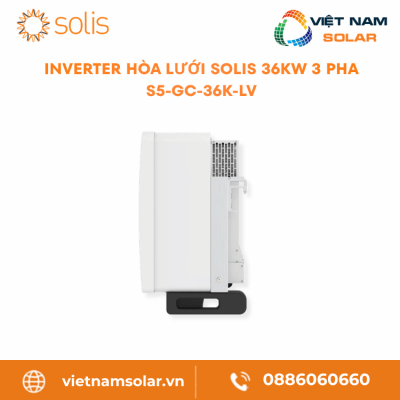

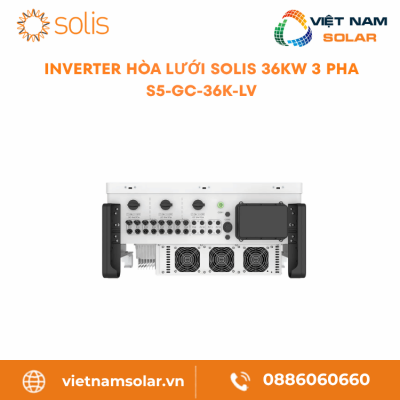

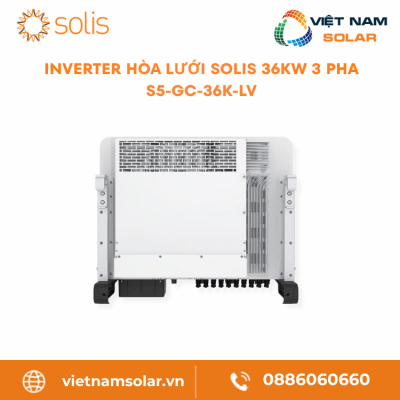

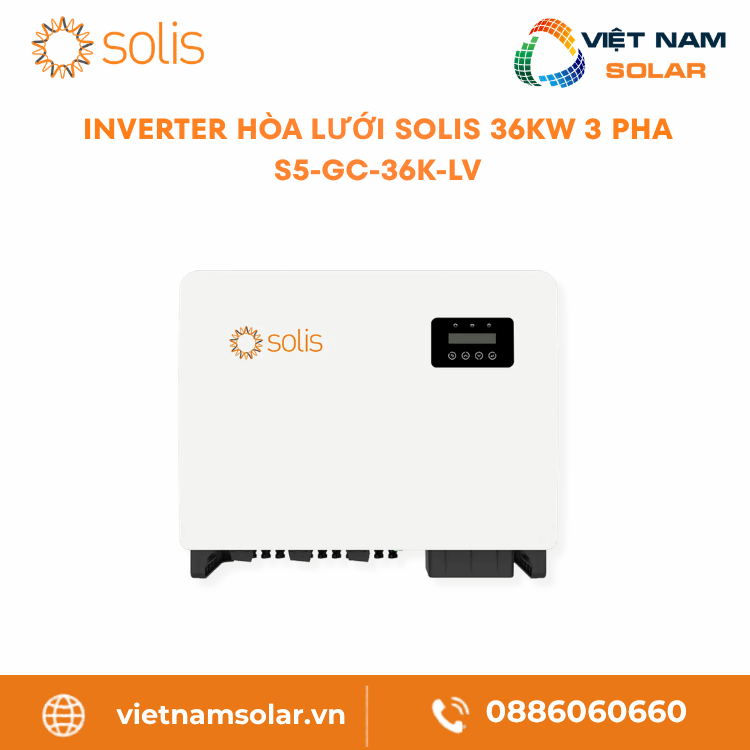

S5-GC36K-LV – Inverter Hòa Lưới Solis 36KW 3 Pha

88 ₫

⚡
Thông số kỹ thuật
Solis S5-GC36K-LV
36kW
(Ba pha LV)
Loại
Hòa lưới
(Không có cổng lắp pin lưu trữ)
(Chống bụi, chống nước)
5năm
(Tiêu chuẩn)
Thông tin sản phẩm / Product Information
Model code / Mã sản phẩm S5-GC36K-LV
Thương hiệu Solis
Three Phase Grid-Tied Inverter / Inverter hòa lưới ba pha Three Phase Grid-Tied Inverter
Đầu vào DC / Input DC
Max. input voltage / Điện áp đầu vào tối đa 1100 V
Rated voltage / Điện áp định mức 360 V
Start-up voltage / Điện áp khởi động 195 V
MPPT voltage range / Dải MPPT 180 – 1000 V
Max. input current / Dòng đầu vào tối đa 4 × 32 A
Max. short circuit current / Dòng ngắn mạch tối đa 4 × 40 A
MPPT number / Max. input strings number / Số bộ theo dõi MPPT / Số chuỗi đầu vào tối đa 4 / 8
Đầu ra AC / Output AC
Rated output power / Công suất AC định mức 36 kW
Max. apparent output power / Công suất biểu kiến đầu ra tối đa 36 kVA
Max. output power / Công suất đầu ra tối đa 36 kW
Rated grid voltage / Điện áp lưới định mức 3/(N)/PE, 220 V
Rated grid frequency / Tần số lưới định mức 50 Hz / 60 Hz
Rated grid output current / Dòng AC định mức 94.5 A
Max. output current / Dòng đầu ra tối đa 94.5 A
Power factor / Hệ số công suất > 0.99 (0.8 leading – 0.8 lagging)
THDi / Tổng méo hài dòng điện < 3%
Hiệu suất / Efficiency
Max. efficiency / Hiệu suất tối đa 98.4%
EU efficiency / Hiệu suất EU 98.0%
Bảo vệ / Protection
DC reverse-polarity protection / Bảo vệ ngược cực DC Yes
Short circuit protection / Bảo vệ ngắn mạch Yes
Output over current protection / Bảo vệ quá dòng đầu ra Yes
Surge protection / Bảo vệ chống sét lan truyền DC Type II / AC Type II
Grid monitoring / Giám sát lưới Yes
Anti-islanding protection / Bảo vệ chống đảo lưới Yes
Temperature protection / Bảo vệ nhiệt độ Yes
Strings monitoring / Giám sát chuỗi Yes
I/V Curve scanning / Quét đường cong I/V Yes
Multi peak scan / Quét đa đỉnh Yes
Integrated AFCI 2.0 / AFCI 2.0 tích hợp Optional
Integrated PID recovery / Phục hồi PID tích hợp Optional ①
Integrated DC switch / Công tắc DC tích hợp Yes
Dữ liệu chung / General Data
Dimensions (W × H × D) / Kích thước 691 × 578 × 338 mm
Weight / Trọng lượng 53.7 kg
Topology / Cấu trúc Transformerless
Self-consumption (night) / Tự tiêu thụ ban đêm < 1 W
Operating ambient temperature range / Dải nhiệt độ môi trường hoạt động -25 ~ +60°C
Relative humidity / Độ ẩm tương đối 0 – 100%
Ingress protection / Cấp bảo vệ IP66
Noise emission (typical) / Độ ồn phát ra điển hình < 55 dB(A)
Cooling concept / Cách làm mát Intelligent fan-cooling
Max. operation altitude / Độ cao hoạt động tối đa 4000 m
Grid connection standard / Tiêu chuẩn kết nối lưới UL 1741, IEEE 1547, NBR 16149, NBR 16150, C10-11, REN 342
Safety / EMC standard / Tiêu chuẩn an toàn / EMC IEC 62109-1/-2, IEC62116 & IEC 61000-6-1/-2/-3/-4
Tính năng / Features
DC connection / Kết nối DC MC4 connector
AC connection / Kết nối AC OT terminal (max. 70 mm²)
Display / Hiển thị LCD
Communication / Giao tiếp RS485, USB, Optional: Wi-Fi, GPRS
Ghi chú / Note
Night time PID-Recovery note / Ghi chú phục hồi PID ban đêm Due to the similar functional logic, when the night time PID-Recovery function is integrated, the night time var compensation function can not be used. Also, the negative grounding option is not available for inverters with night time PID-Recovery function.
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , , Thẻ: , , ,
× Đóng
1 / 5
Featured image
Product image
Product image
Product image
Product image

Giới thiệu Inverter Hòa Lưới Solis 36KW 3 Pha – S5-GC 36K-LV

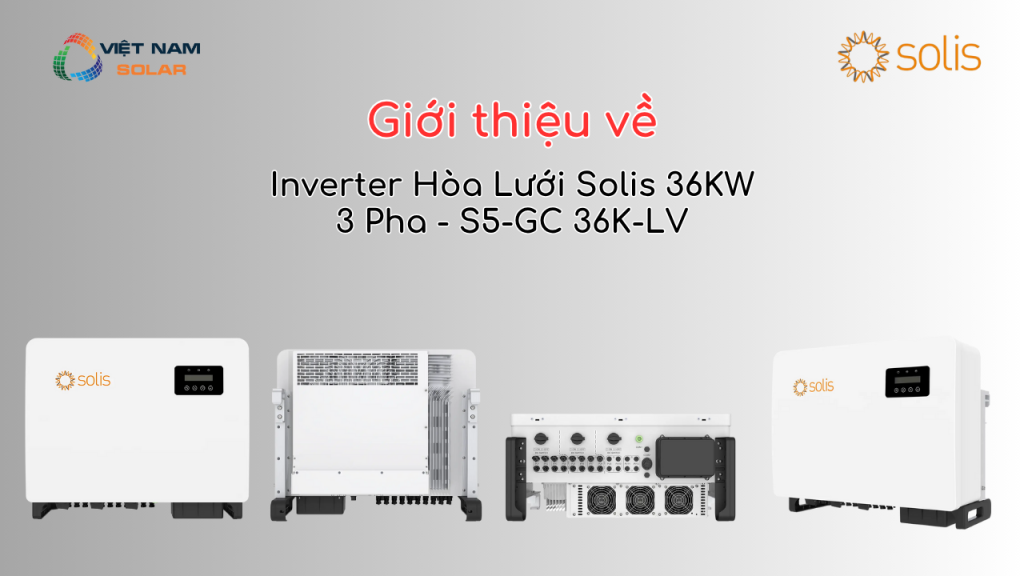

Gioi thieu ve

Inverter Hòa Lưới 3 pha Solis S5-GC 36K-LV là thiết bị biến tần công suất cao (25-36 kW), tích hợp chức năng quản lý năng lượng và hoà lưới thông minh. Sản phẩm nổi bật với hiệu suất lên đến 98,4 %, hỗ trợ 4 MPPT, công nghệ làm mát thông minh, cùng tiêu chuẩn bảo vệ IP66 — lý tưởng cho hệ thống điện mặt trời quy mô lớn cần hiệu quả và độ bền cao.

1.Thông số kỹ thuật chi tiết Inverter Hòa Lưới Solis 36KW 3 Pha – S5-GC 36K-LV

THÔNG SỐ KỸ THUẬT S5-GC 36K-LV
Loại sản phẩm Inverter hòa lưới 3 pha (Grid-tied Inverter)
Công suất danh định (Rated output power) 36 kW
Công suất biểu kiến tối đa 36 kVA
Hiệu suất tối đa 98.4%
Hiệu suất Châu Âu (EU efficiency) 98.0%
Số MPPT / Chuỗi đầu vào tối đa 4 MPPT / 8 chuỗi
Điện áp đầu vào tối đa (DC) 1100 V
Điện áp khởi động 195 V
Dải điện áp MPPT 180 – 1000 V
Dòng điện đầu vào tối đa 4 × 32 A
Dòng ngắn mạch tối đa 4 × 40 A
Điện áp lưới định mức 3/(N)/PE, 220 V
Tần số lưới định mức 50 / 60 Hz
Dòng điện đầu ra định mức 94.5 A
Dòng điện đầu ra tối đa 94.5 A
Hệ số công suất > 0.99 (0.8 leading – 0.8 lagging)
THDi (tổng méo sóng hài) < 3%
Bảo vệ DC reverse polarity, quá dòng, ngắn mạch, quá nhiệt, chống đảo lưới, giám sát chuỗi, bảo vệ sét DC/AC Type II
Tính năng đặc biệt AFCI 2.0 (chống cháy hồ quang), PID recovery (tùy chọn), quét đường cong I-V, giám sát tải 24h, chức năng Night SVG
Cấp bảo vệ IP66, chống ăn mòn cấp C5
Kích thước (R x C x S) 691 × 578 × 338 mm
Trọng lượng 53.7 kg
Nhiệt độ vận hành –25 °C đến +60 °C
Độ cao làm việc tối đa 4000 m
Độ ồn (điển hình) < 55 dB(A)
Làm mát Quạt thông minh (Intelligent fan cooling)
Giao tiếp RS485, USB, tùy chọn Wi-Fi / GPRS
Kết nối DC / AC MC4 (DC) / OT terminal ≤70 mm² (AC)
Tiêu chuẩn an toàn / EMC IEC 62109-1/-2, IEC 62116, IEC 61000-6-1/-2/-3/-4
Tiêu chuẩn kết nối lưới UL 1741, IEEE 1547, NBR 16149, C10-11, REN 342

2.Tính Năng Nổi Bật Inverter Hòa Lưới Solis 36KW 3 Pha – S5-GC 36K-LV

ĐẶC TRƯNG – Inverter Hòa Lưới Solis 36KW 3 Pha S5-GC 36K-LV

Hiệu suất vượt trội

  • Hiệu suất tối đa đạt 98.4%.
  • Chức năng Night SVG giúp ổn định công suất phản kháng vào ban đêm.
  • Hỗ trợ 8 ngõ vào chuỗi, cho phép oversizing DC trên 150%.
  • Dòng chuỗi đầu vào tối đa 16A, tăng khả năng tương thích với các tấm pin hiệu suất cao.

An toàn & thông minh

  • Tích hợp AFCI chủ động ngăn ngừa rủi ro cháy nổ do hồ quang điện.
  • Giám sát chuỗi thông minh, quét đường cong I-V tự động.
  • Tùy chọn chức năng PID Recovery giúp tăng sản lượng hệ thống vào ban đêm.
  • Cấp bảo vệ IP66, chống bụi và nước trong mọi điều kiện thời tiết.

Linh hoạt trong lắp đặt

  • Thiết kế 4 MPPT độc lập, hỗ trợ đa hướng lắp đặt tấm pin.
  • Kết nối DC hỗ trợ “Y” connector thuận tiện.
  • Sử dụng linh kiện thương hiệu toàn cầu, đảm bảo độ bền cao.
  • Thiết kế làm mát thông minh (Intelligent fan cooling) hoạt động êm ái và bền bỉ.

Kết nối & giám sát dễ dàng

  • Hỗ trợ giao tiếp RS485, WiFi, GPRS.
  • Giám sát, cài đặt và cập nhật từ xa qua nền tảng SolisCloud.
  • Hỗ trợ điều khiển Export Power Control linh hoạt.
  • Giảm chi phí dây dẫn và thi công nhờ kết nối truyền thông không dây.

3.Tính năng vận hành & thiết kế thông minh Inverter Hòa Lưới Solis 36KW 3 Pha – S5-GC 36K-LV

Biến tần Solis S5-GC 36K-LV là dòng inverter hòa lưới 3 pha công suất cao, đạt hiệu suất 98.4%, hỗ trợ 4 MPPT độc lập, bảo vệ AFCI – IP66, quét I-V Curve thông minh, và kết nối SolisCloud – giải pháp tối ưu cho hệ thống điện mặt trời thương mại và công nghiệp.

TÍNH NĂNG VẬN HÀNH & THIẾT KẾ THÔNG MINH – Solis S5-GC 36K-LV

Thiết kế tối ưu cho lắp đặt & bảo trì

  • Thiết kế vỏ nhôm đúc nguyên khối – chống ăn mòn, tản nhiệt nhanh.
  • Cổng đấu nối AC/DC bố trí rõ ràng, hỗ trợ dây tiết diện lớn tới 70 mm².
  • Có thể treo tường hoặc gắn khung dễ dàng, trọng lượng chỉ ~53 kg.
  • Cổng giao tiếp được đặt riêng biệt, đảm bảo an toàn khi vận hành và bảo dưỡng.
  • Tích hợp cầu dao DC/AC và chống sét Type II giúp rút ngắn thời gian thi công.

Vận hành mạnh mẽ & ổn định

  • Phạm vi điện áp hoạt động MPPT rộng: 180 V – 1000 V.
  • Tự động khởi động lại sau khi mất điện, đảm bảo thời gian hoạt động liên tục.
  • Tích hợp giám sát điện áp từng pha và tự cân bằng tải.
  • Chức năng chống đảo lưới theo tiêu chuẩn IEC 62116 / VDE AR-N 4105.
  • Hỗ trợ chế độ Reactive Power Control – điều khiển công suất phản kháng chính xác.

Giám sát & kết nối mở rộng

  • Hỗ trợ RS485 / WiFi / GPRS / LAN – linh hoạt cho mọi mô hình giám sát.
  • Kết nối với nền tảng SolisCloud qua mã QR nhanh chóng.
  • Có thể nâng cấp firmware từ xa thông qua USB hoặc mạng.
  • Hỗ trợ Modbus RTU cho hệ thống quản lý năng lượng (EMS).
  • Đèn LED hiển thị trạng thái trực quan, dễ kiểm tra tình trạng hoạt động.

Độ tin cậy & tiêu chuẩn an toàn cao

  • Tuân thủ tiêu chuẩn IEC 62109-1/-2, IEC 61000-6-2/-4.
  • Cấp bảo vệ môi trường IP66 – hoạt động ổn định ngoài trời.
  • Độ ồn thấp, < 55 dB(A), phù hợp lắp đặt trong khu dân cư.
  • Độ cao vận hành tối đa: 4000 m.
  • Phạm vi nhiệt độ làm việc rộng: –25 °C → +60 °C.

4.Video Hướng Dẫn Lắp Đặt Inverter Hòa Lưới Solis 36KW 3 Pha – S5-GC 36K-LV



5.THÔNG TIN NHANH – INVERTER HÒA LƯỚI SOLIS 36KW 3 PHA S5-GC 36K-LV

⚡
Dải điện áp MPPT
180–1000V
🔁
Công nghệ HF SWITCH
Tần số chuyển mạch cao
📶
Kết nối WiFi / GPRS
Giám sát thời gian thực
⚠️
Bảo vệ AFCI
Ngăn ngừa sự cố hồ quang DC
⚖️
Trọng lượng
53.7 kg
📱
Ứng dụng di động
Tương thích iPhone / Android



6. Câu hỏi thường gặp (FAQ) cho Inverter Hòa Lưới Solis 36KW 3 Pha – S5-GC 36K-LV

Cau hoi thuong gap FAQ

❓ CÂU HỎI THƯỜNG GẶP – Inverter Hòa Lưới Solis 36KW 3 Pha S5-GC 36K-LV
1. Hiệu suất tối đa là bao nhiêu? Hiệu suất tối đa của dòng S5-GC đạt **98,4 %**
2. Dòng chuỗi tối đa là bao nhiêu? Dòng chuỗi tối đa là 16 A cho mỗi chuỗi
3. Có hỗ trợ chức năng Night SVG không? Có, S5-GC hỗ trợ Night SVG (chức năng công suất phản kháng ban đêm)
4. Có thể điều khiển công suất xuất lưới (export power control) không? Có, hỗ trợ điều khiển công suất xuất lưới (Export Power Control)
5. Cấp bảo vệ (IP rating) là gì? Cấp bảo vệ đạt **IP66**
6. Có bảo vệ chống hồ quang (AFCI) không? Có, được tích hợp bảo vệ AFCI để giảm nguy cơ cháy do hồ quang điện DC
7. Có thể đăng ký & giám sát từ xa không? Có, hỗ trợ đăng ký & giám sát từ xa qua SolisCloud, hỗ trợ nâng cấp từ xa
8. Hệ thống có hỗ trợ oversizing DC không? Có, hỗ trợ oversizing DC vượt 150 % số chuỗi bình thường
9. Bao nhiêu chuỗi đầu vào hỗ trợ? Hỗ trợ tối đa 8 chuỗi đầu vào
10. Giao tiếp & kết nối hỗ trợ những gì? Hỗ trợ GPRS, WiFi, giảm dây dẫn và chi phí lắp đặt

7. Mua Hàng Inverter Solis Tại Việt Nam Solar

Công Ty TNHH Việt Nam Solar

Văn Phòng Chính: 188 Đông Hưng Thuận 41, Phường Đông Hưng Thuận, TP. Hồ Chí Minh

Chi Nhánh Cần Thơ: 41D Mậu Thân, Phường Cái Khế, TP. Cần Thơ

Kho Hàng TP.HCM: 2939 Quốc Lộ 1A, Phường Đông Hưng Thuận, TP. Hồ Chí Minh

Kho Hàng Cần Thơ: 139 Đường Tránh Thốt Nốt, Thốt Nốt, TP. Cần Thơ

Hotline: 088 6060 660

Email: lienhe@vietnamsolar.vn

Việt Nam Solar Là Đại Lý Phân Phối Inverter Solis

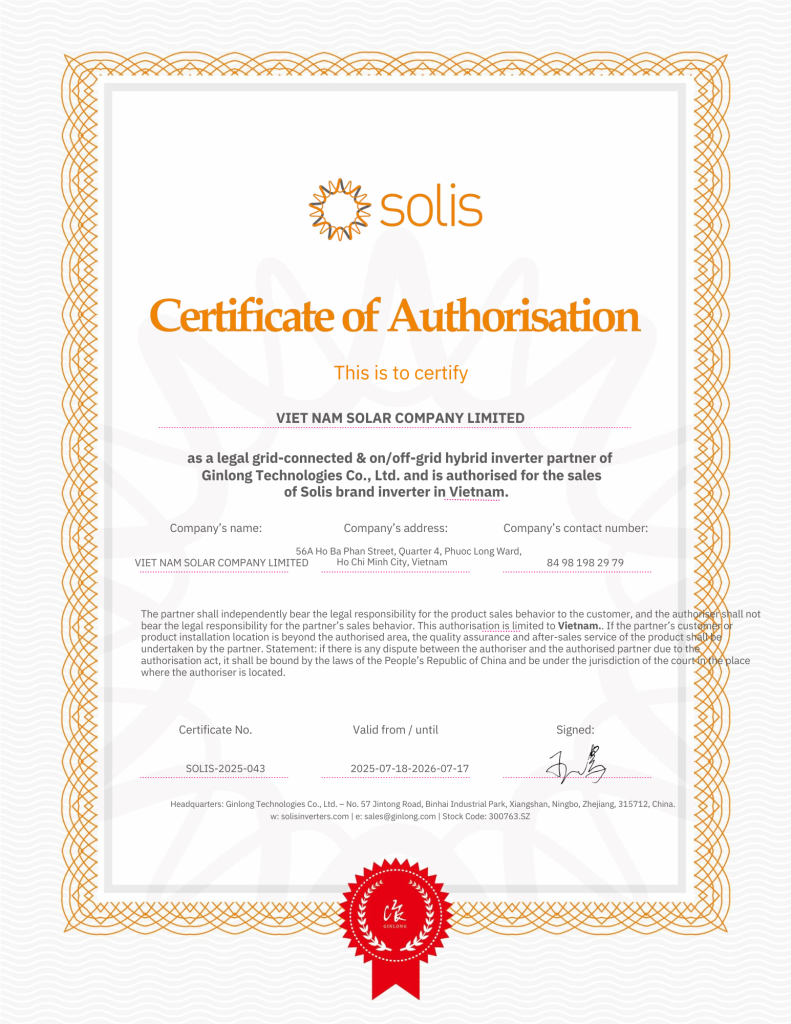

Vietnam solar distributor certification
