Tài liệu kỹ thuật S6-EH3P10K2-H
Xem 9 tài liệu chính hãng — mã sản phẩm S6-EH3P10K2-H. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 4 tài liệu
PDF Datasheet S6-EH3P10K2-H Tải xuống
DOC Manual lắp đặt S6-EH3P10K2-H Tải xuống
ZIP Hướng dẫn đóng gói S6-EH3P10K2-H Tải xuống
PDF Certification IEC/TÜV/CE S6-EH3P10K2-H Tải xuống
✓ Chứng nhận & Bảo hành › 2 tài liệu
PDF Warranty S6-EH3P10K2-H Tải xuống
PDF Giấy chứng nhận nhà phân phối Solis Tải xuống
+ Tài liệu khác › 3 tài liệu
WEB Tra cứu seri sản phẩm Solis Truy cập
WEB Về thương hiệu Solis Truy cập
WEB Video giới thiệu S6-EH3P10K2-H Truy cập

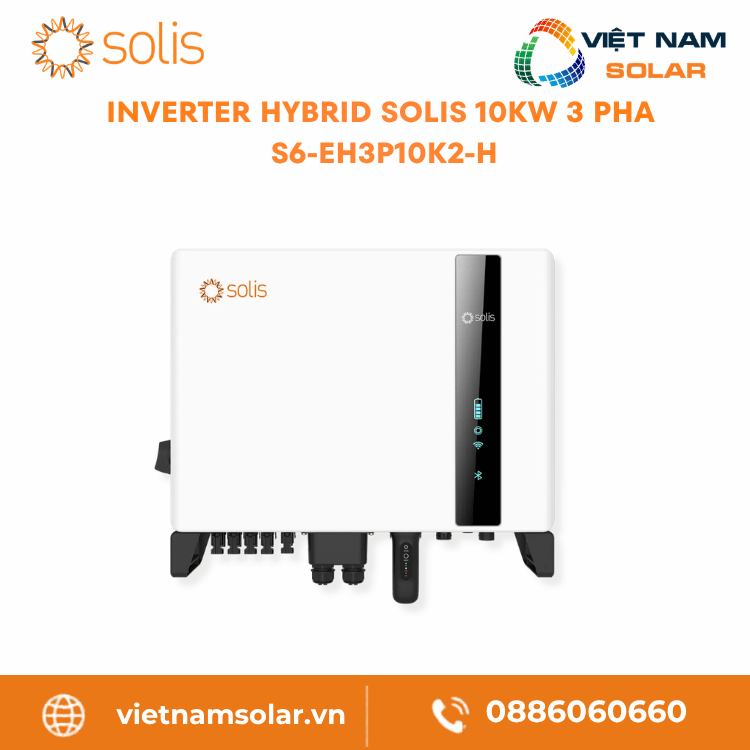

S6-EH3P10K2-H – Inverter Hybrid 10kW 3 Pha Solis (Áp Cao)

88 ₫

⚡

Thông số kỹ thuật S6-EH3P10K2-H

 S6-EH3P10K2-H
10kW
(Ba pha)
Loại
Hybrid
(Có cổng lắp pin lưu trữ)
(Chống bụi, chống nước)
5năm
(Tiêu chuẩn)
Thông tin sản phẩm / Product Information
Model code / Mã sản phẩm S6-EH3P10K2-H
Thương hiệu Solis
Three Phase | High Voltage / Ba pha | Điện áp cao Three Phase | High Voltage
Đầu vào DC phía PV / Input DC (PV side)
Recommended max. PV array size / Công suất PV khuyến nghị tối đa 20 kW
Max. usable PV input power / Công suất PV đầu vào khả dụng tối đa 16 kW
Max. input voltage / Điện áp đầu vào tối đa 1000 V
Rated voltage / Điện áp định mức 600 V
Start-up voltage / Điện áp khởi động 160 V
MPPT voltage range / Dải MPPT 200 – 850 V
Max. input current / Dòng đầu vào tối đa 16 A / 16 A
Max. short circuit current / Dòng ngắn mạch tối đa 24 A / 24 A
MPPT number / Max. input strings number / Số bộ theo dõi MPPT / Số chuỗi đầu vào tối đa 2 / 2
Pin lưu trữ / Battery
Battery type / Loại pin Li-ion
Battery voltage range / Dải điện áp pin 120 – 600 V ①
Max. charge / discharge power / Công suất sạc / xả tối đa 10 kW
Max. charge / discharge current / Dòng sạc / xả tối đa 50 A
Communication / Giao tiếp CAN / RS485
Đầu ra AC phía lưới / Output AC (Grid side)
Rated output power / Công suất AC định mức 10 kW
Max. apparent output power / Công suất biểu kiến đầu ra tối đa 10 kVA
Rated grid voltage / Điện áp lưới định mức 3/N/PE, 380 V / 400 V
Rated grid frequency / Tần số lưới định mức 50 Hz / 60 Hz
Rated grid output current / Dòng AC định mức 15.2 A / 14.4 A
Max. output current / Dòng đầu ra tối đa 15.2 A / 14.4 A
Power factor / Hệ số công suất > 0.99 (0.8 leading – 0.8 lagging)
THDi / Tổng méo hài dòng điện < 3%
Đầu vào AC phía lưới / Input AC (Grid side)
Input voltage range / Dải điện áp đầu vào 304 – 437 V / 320 – 460 V
Max. input current / Dòng điện đầu vào tối đa 22.7 A / 21.7 A
Rated grid frequency / Tần số lưới định mức 50 Hz / 60 Hz
Frequency range / Dải tần số 45 – 55 Hz / 55 – 65 Hz
Đầu ra AC dự phòng / Output AC (Back-up)
Rated output power / Công suất ngõ dự phòng 10 kW
Max. apparent output power / Công suất biểu kiến đầu ra tối đa 1.6 times of rated power, 60 s
Back-up switch time / Thời gian chuyển mạch dự phòng < 10 ms
Rated output voltage / Điện áp đầu ra định mức 3/N/PE, 380 V / 400 V
Rated frequency / Tần số định mức 50 Hz / 60 Hz
Rated output current / Dòng điện đầu ra định mức 15.2 A / 14.4 A
THDv (@linear load) / Tổng méo hài điện áp với tải tuyến tính < 2%
Hiệu suất / Efficiency
Max. efficiency / Hiệu suất tối đa 97.90%
EU efficiency / Hiệu suất EU 97.51%
BAT charged by PV max. efficiency / Hiệu suất tối đa khi pin được sạc bằng PV 98.31%
BAT charged / discharged to AC max. efficiency / Hiệu suất tối đa khi pin sạc / xả sang AC 97.50%
Bảo vệ / Protection
Anti-islanding protection / Bảo vệ chống đảo lưới Yes
Output over current protection / Bảo vệ quá dòng đầu ra Yes
Short circuit protection / Bảo vệ ngắn mạch Yes
Surge protection / Bảo vệ chống sét lan truyền DC Type II / AC Type II (optional)
Integrated AFCI 2.0 / AFCI 2.0 tích hợp Optional
Integrated DC switch / Công tắc DC tích hợp Yes
DC reverse-polarity protection / Bảo vệ ngược cực DC Yes
PV over voltage protection / Bảo vệ quá áp PV Yes
Battery reverse protection / Bảo vệ ngược cực pin Yes
Dữ liệu chung / General Data
Max. allowable phase imbalance (grid & back-up) / Mất cân bằng pha tối đa cho phép lưới & dự phòng 100%
Max. power per phase (grid & back-up) / Công suất tối đa mỗi pha lưới & dự phòng 50% rated power
Dimensions (W × H × D) / Kích thước 600 × 500 × 230 mm
Weight / Trọng lượng 30.2 kg
Topology / Cấu trúc Transformerless
Self-consumption (night) / Tự tiêu thụ ban đêm < 25 W
Operating ambient temperature range / Dải nhiệt độ môi trường hoạt động -25 ~ +60°C
Relative humidity / Độ ẩm tương đối 0 – 100%
Ingress protection / Cấp bảo vệ IP66
Noise emission (typical) / Độ ồn phát ra điển hình < 46.9 dB(A)
Cooling concept / Cách làm mát Natural cooling
Max. operation altitude / Độ cao hoạt động tối đa 4000 m
Grid connection standard / Tiêu chuẩn kết nối lưới G98 or G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA, EK18
Safety / EMC standard / Tiêu chuẩn an toàn / EMC IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-3
Tính năng / Features
PV connection / Kết nối PV MC4 connector
Battery connection / Kết nối pin Quick connection plug
AC connection / Kết nối AC Quick connection plug
Display / Hiển thị LED indicator & Bluetooth + APP
Communication / Giao tiếp CAN, RS485, Optional: Wi-Fi, Cellular, LAN
Ghi chú / Note
Battery voltage note / Ghi chú điện áp pin ① Supports max. battery voltage to 700 V.
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
SKU: S6-GR1P5K-S-1 Danh mục: , , Thẻ: ,
× Đóng
1 / 5
Featured image
Product image
Product image
Product image
Product image

Giới thiệu Inverter hybrid 10Kw 3pha Áp cao Solis – S6-EH3P10K2-H

Solis S6-EH3P10K2-H là dòng inverter hybrid ba pha công suất 10kW, hoạt động với điện áp pin lưu trữ cao (High Voltage). Thiết bị này được thiết kế tối ưu cho các hệ thống điện mặt trời kết hợp lưu trữ (Hybrid), phù hợp cho các hộ gia đình, biệt thự hoặc doanh nghiệp vừa và nhỏ. Inverter cho phép chuyển đổi thông minh giữa nguồn năng lượng mặt trời, pin lưu trữ và điện lưới – giúp tối đa hóa việc tự tiêu thụ và tiết kiệm chi phí điện năng hàng tháng.

Thông số kỹ thuật chi tiết

Thông số kỹ thuật chi tiết

Thông số S6-EH3P10K2-H
Công suất đầu vào DC tối đa 20 kW
Công suất đầu vào PV tối đa sử dụng 16 kW
Điện áp đầu vào tối đa 1000 V
Điện áp khởi động 160 V
Dải điện áp MPPT 200 – 850 V
Dòng điện đầu vào tối đa 16 A x 2
Dòng điện ngắn mạch tối đa 24 A x 2
Số MPPT / Số chuỗi đầu vào 2 / 2
Loại pin tương thích Lithium-ion
Dải điện áp pin 120 – 600 V
Công suất sạc / xả tối đa 10 kW
Dòng điện sạc / xả tối đa 25 A
Công suất đầu ra AC định mức 10 kW
Công suất biểu kiến đầu ra tối đa 10 kVA
Điện áp lưới định mức 3/N/PE, 380 V / 400 V
Tần số lưới định mức 50 Hz / 60 Hz
Dòng điện đầu ra tối đa 15.2 A / 14.4 A
Hiệu suất tối đa 97.9%
Hiệu suất Châu Âu 97.51%
Bảo vệ xâm nhập IP66
Bảo vệ AFCI Tùy chọn
Bảo vệ ngược cực DC Có
Bảo vệ chống đảo lưới Có
Phát ra tiếng ồn < 46.9 dB(A)
Kích thước (R x C x S) 600 x 500 x 230 mm
Trọng lượng 30.2 kg
