Tài liệu kỹ thuật S6-EH3P125K10-NV-YD-H
Xem 9 tài liệu chính hãng — S6-EH3P125K10-NV-YD-H. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 4 tài liệu
PDF Datasheet S6-EH3P125K10-NV-YD-H Tải xuống
DOC Manual lắp đặt S6-EH3P125K10-NV-YD-H Tải xuống
ZIP Hướng dẫn đóng gói S6-EH3P125K10-NV-YD-H Tải xuống
PDF Certification IEC/TÜV/CE S6-EH3P125K10-NV-YD-H Tải xuống
✓ Chứng nhận & Bảo hành › 2 tài liệu
PDF Warranty S6-EH3P125K10-NV-YD-H Tải xuống
PDF Giấy chứng nhận nhà phân phối Solis Tải xuống
+ Tài liệu khác › 3 tài liệu
WEB Tra cứu seri sản phẩm Solis Truy cập
WEB Về thương hiệu Solis Truy cập
WEB Video giới thiệu S6-EH3P125K10-NV-YD-H Truy cập

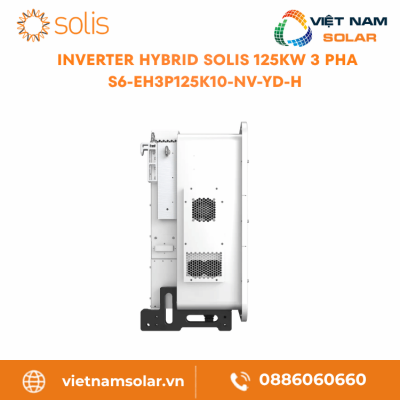

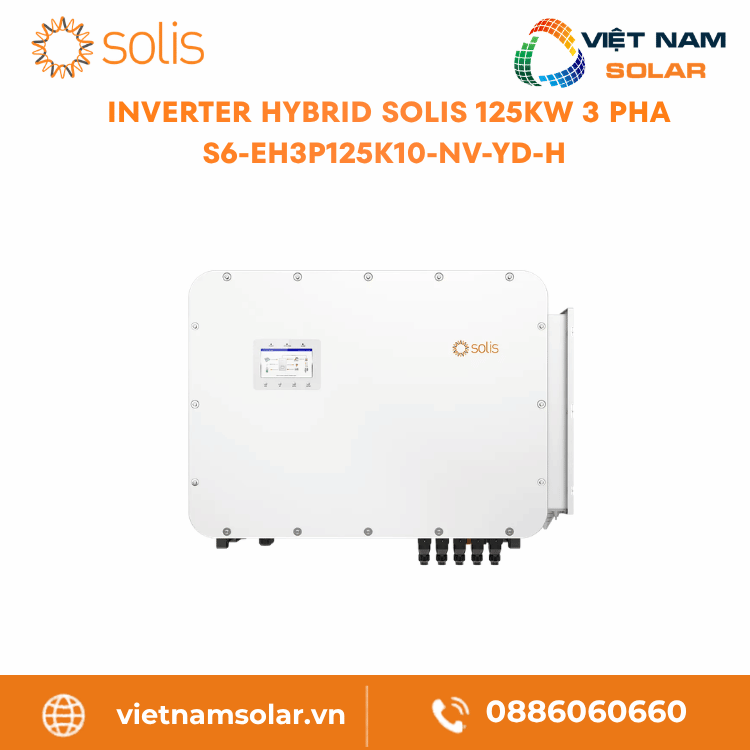

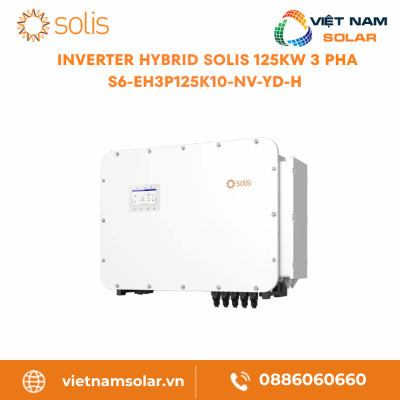

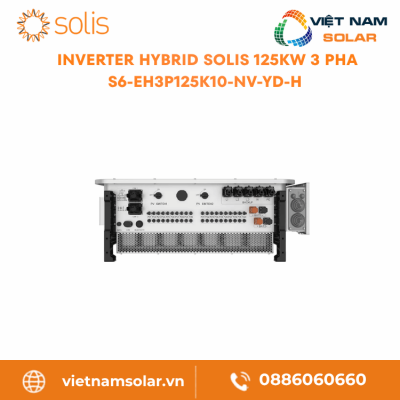

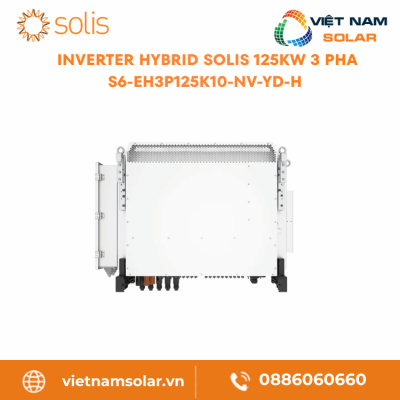

S6-EH3P125K10-NV-YD-H – Inverter Hybrid Solis 125kW 3 Pha (Áp Cao)

88 ₫

⚡

Thông số kỹ thuật S6-EH3P125K10-NV-YD-H

 S6-EH3P125K10-NV-YD-H
125kW
(Ba pha)
Loại
Hybrid
(Có cổng lắp pin lưu trữ)
(Chống bụi, chống nước)
5năm
(Tiêu chuẩn)
Thông tin sản phẩm / Product Information
Model code / Mã sản phẩm S6-EH3P125K10-NV-YD-H
Thương hiệu Solis
Three Phase | High Voltage / Ba pha | Điện áp cao Three Phase | High Voltage
Đầu vào DC phía PV / Input DC (PV side)
Recommended max. PV array size / Công suất tấm pin mặt trời khuyến nghị tối đa 250 kW
Max. usable PV input power / Công suất PV đầu vào khả dụng tối đa 250 kW
Max. input voltage / Điện áp đầu vào tối đa 1000 V
Rated voltage / Điện áp định mức 600 V
Start-up voltage / Điện áp khởi động 180 V
MPPT voltage range / Dải MPPT 150 – 950 V
Max. input current / Dòng đầu vào tối đa 10 × 42 A
Max. current per DC input / Dòng tối đa mỗi đầu vào DC 42 A
Max. short circuit current / Dòng ngắn mạch tối đa 10 × 60 A
MPPT number / Max. input strings number / Số bộ theo dõi MPPT / Số chuỗi đầu vào tối đa 10 / 20
Pin lưu trữ / Battery
Battery type / Loại pin Li-ion
Battery voltage range / Dải điện áp pin 300 – 950 V
Max. charge / discharge current / Dòng sạc / xả tối đa 100 A × 2 / 100 A × 2
Number of battery port / Number of BMS port / Số cổng pin / Số cổng BMS 2
Max. charge / discharge current of each port / Dòng sạc / xả tối đa mỗi cổng 100 A
Communication / Giao tiếp CAN / RS485
Đầu ra AC phía lưới / Output AC (Grid side)
Rated output power / Công suất AC định mức 125 kW
Max. apparent output power / Công suất biểu kiến đầu ra tối đa 125 kVA
Rated grid voltage / Điện áp lưới định mức 3/N/PE, 220 V / 380 V, 230 V / 400 V
Rated grid frequency / Tần số lưới định mức 50 Hz / 60 Hz
Rated grid output current / Dòng AC định mức 189.9 A / 180.4 A
Power factor / Hệ số công suất > 0.99 (0.8 leading – 0.8 lagging)
THDi / Tổng méo hài dòng điện < 3%
Đầu vào AC phía lưới / Input AC (Grid side)
Max. input power / Công suất đầu vào tối đa 164.5 kW / 173.2 kW
Input voltage range / Dải điện áp đầu vào 304 – 460 V
Max. input current / Dòng điện đầu vào tối đa 250 A
Đầu ra AC dự phòng / Output AC (Back-up)
Rated output power / Công suất ngõ dự phòng 125 kW
Max. apparent output power / Công suất biểu kiến đầu ra tối đa 75-100K: 1.6 times of rated power, 10 s; 2 times of rated power, 200 ms; 125K: 1.4 times of rated power, 10 s; 1.6 times of rated power, 200 ms
Back-up switch time / Thời gian chuyển mạch dự phòng < 10 ms
Rated output voltage / Điện áp đầu ra định mức 3/N/PE, 220 V / 380 V, 230 V / 400 V
Rated frequency / Tần số định mức 50 Hz / 60 Hz
Rated output current / Dòng điện đầu ra định mức 189.9 A / 180.4 A
Max. AC passthrough current / Dòng AC đi xuyên tối đa 189.9 A / 180.4 A
THDv (@linear load) / Tổng méo hài điện áp với tải tuyến tính < 3%
Đầu vào AC phía máy phát / Input AC (Generator side)
Max. input power / Công suất đầu vào tối đa 125 kW
Rated input current / Dòng điện đầu vào định mức 189.9 A / 180.4 A
Rated input voltage / Điện áp đầu vào định mức 3/N/PE, 220 V / 380 V, 230 V / 400 V
Rated input frequency / Tần số đầu vào định mức 50 Hz / 60 Hz
Hiệu suất / Efficiency
Max. efficiency / Hiệu suất tối đa 97.5%
EU efficiency / Hiệu suất EU 97.2%
BAT charged by PV / AC max. efficiency / Hiệu suất tối đa khi pin được sạc bằng PV / AC 98.2% / 97.0%
Battery discharged efficiency / Hiệu suất xả pin 97.0%
Bảo vệ / Protection
Surge protection / Bảo vệ chống sét lan truyền DC Type II / AC Type II
Output over current protection / Bảo vệ quá dòng đầu ra Yes
Insulation resistance monitoring / Giám sát điện trở cách điện Yes
Residual current detection / Phát hiện dòng điện dư Yes
Integrated PV switch / Công tắc PV tích hợp Yes
DC reverse-polarity protection / Bảo vệ ngược cực DC Yes
Protection class / Over voltage category / Cấp bảo vệ / Danh mục quá áp I / DC II, AC III
Integrated AFCI 2.0 / AFCI 2.0 tích hợp Optional (Brazil: Yes)
Anti-islanding protection / Bảo vệ chống đảo lưới Yes
Dữ liệu chung / General Data
Max. power per phase (grid & back-up) / Công suất tối đa mỗi pha lưới & dự phòng 33% rated power
Dimensions (W × H × D) / Kích thước 1174 × 814 × 400 mm
Weight / Trọng lượng 170 kg
Inverter topology / Cấu trúc inverter Transformerless
Self-consumption / Tự tiêu thụ < 45 W
Operating temperature range / Dải nhiệt độ làm việc -25 ~ +60°C
Relative humidity / Độ ẩm tương đối 0 – 100%
Ingress protection / Cấp bảo vệ IP66
Cooling concept / Cách làm mát Intelligent redundant fan-cooling
Max. operation altitude / Độ cao hoạt động tối đa 3000 m
Grid connection standard / Tiêu chuẩn kết nối lưới G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1&2/EN 50549-10, VDE 0126/UTE C 15/VFR:2019, NTS 631/UNE 217001, CEI 0-21, C10/11, NRS 097-2-1, TOR, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA, PORTARIA Nº 140, PORTARIA Nº 515
Safety / EMC standard / Tiêu chuẩn an toàn / EMC IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011
Tính năng / Features
PV connection / Kết nối PV MC4 connector
Battery connection / Kết nối pin Terminal connector
AC connection / Kết nối AC Terminal block
Display / Hiển thị 7.0″ LCD display & Bluetooth + APP
Communication interface / Giao diện truyền thông Standard: WIFI+LAN+Bluetooth, CAN-BMS×2, CAN-Parallel×2, LAN, RS485-Meter, RS485, DRM, DI×5, DO×4; Optional: 4G
Ghi chú / Note
Back-up switch time note / Ghi chú thời gian chuyển mạch ① From On-Grid Mode to Off-Grid Mode: For a single inverter system, switchover time <10ms. For a parallel system which consists of up to 6 inverters, switchover time <20ms. If customer wishes to connect more than 6 inverters in parallel, please contact Solis Technical Team.
Grid connection standard note / Ghi chú tiêu chuẩn kết nối lưới ② This column only shows the planned certification standards. Please confirm the specific time of obtaining the standards with the local team.
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
SKU: S6-GR1P5K-S-1-1-1-1-1-1 Danh mục: , , Thẻ: ,
× Đóng
1 / 5
Featured image
Product image
Product image
Product image
Product image

Giới thiệu Inverter hybrid Solis 125Kw 3pha – S6-EH3P125K10-NV-YD-H

Solis S6-EH3P125K10-NV-YD-H là dòng inverter hybrid cao cấp ba pha, công suất lớn 125kW, lý tưởng cho các dự án điện mặt trời thương mại – công nghiệp, trạm sạc, nhà máy, trang trại điện mặt trời kết hợp lưu trữ năng lượng. Với khả năng sạc/xả pin 200A, công suất đầu vào PV lên đến 240kW, hỗ trợ hoạt động độc lập (off-grid) và tích hợp quản lý năng lượng thông minh (EMS/VPP), đây là lựa chọn tối ưu cho các hệ thống năng lượng hiện đại yêu cầu độ tin cậy cao.

Thông số kỹ thuật chi tiết

Thông số S6-EH3P125K10-NV-YD-H
Công suất đầu vào DC tối đa 240 kW
Điện áp đầu vào tối đa 1000 V
Điện áp khởi động 180 V
Dải điện áp MPPT 150 – 950 V
Dòng điện đầu vào tối đa 10 × 42 A
Dòng ngắn mạch tối đa 10 × 60 A
Số MPPT / chuỗi đầu vào 10 / 20
Loại pin tương thích Lithium-ion
Dải điện áp pin 300 – 950 V
Dòng sạc / xả tối đa 200 A (2 cổng x 100 A)
Công suất đầu ra AC định mức 125 kW
Công suất biểu kiến đầu ra tối đa 125 kVA
Điện áp lưới định mức 3/N/PE, 380/400 V
Tần số lưới định mức 50 Hz / 60 Hz
Dòng điện đầu ra tối đa 180.4 A / 189.9 A
Hiệu suất tối đa 97.6%
Hiệu suất Châu Âu 97.2%
Bảo vệ xâm nhập IP66
Bảo vệ AFCI Tùy chọn
Bảo vệ ngược cực DC Có
Bảo vệ chống đảo lưới Có
Phát ra tiếng ồn < 65 dB(A)
Kích thước (R x C x S) 1174 x 814 x 400 mm
Trọng lượng 170 kg
