Tài liệu kỹ thuật S6-EH1P16K03-NV-YD-L |
Xem 9 tài liệu chính hãng — S6-EH1P16K03-NV-YD-L. Bấm vào từng nhóm để xem chi tiết:
S6-EH1P16K03-NV-YD-L – Inverter Hybrid Solis 16KW 1 Pha (Áp Thấp)
88 ₫
⚡
Thông số kỹ thuật S6-EH1P16K03-NV-YD-L
S6-EH1P16K03-NV-YD-L
Thông tin sản phẩm / Product Information
| Model code / Mã sản phẩm | Solis S6-EH1P16K03-NV-YD-L |
| Thương hiệu | Solis |
| Single Phase | Low Voltage / Một pha | Điện áp thấp | Single Phase | Low Voltage |
Đầu vào DC phía PV / Input DC (PV side)
| Recommended max. PV array size / Công suất PV khuyến nghị tối đa | 32 kW |
| Max. usable PV input power / Công suất PV đầu vào khả dụng tối đa | 25.6 kW |
| Max. input voltage / Điện áp đầu vào tối đa | 550 V |
| Rated voltage / Điện áp định mức | 380 V |
| Start-up voltage / Điện áp khởi động | 100 V |
| MPPT voltage range / Dải MPPT | 80 – 520 V |
| Max. input current / Dòng đầu vào tối đa | 40 A / 40 A / 40 A |
| Max. short circuit current / Dòng ngắn mạch tối đa | 50 A / 50 A / 50 A |
| MPPT number / Max. input strings number / Số bộ theo dõi MPPT / Số chuỗi đầu vào tối đa | 3 / 6 |
Pin lưu trữ / Battery
| Battery type / Pin lưu trữ tương thích | Li-ion / Lead-acid |
| Battery voltage range / Dải điện áp pin | 40 – 60 V |
| Max. charge / discharge current / Dòng sạc / xả tối đa | 290 A |
| Communication / Giao tiếp | CAN / RS485 |
Đầu ra AC phía lưới / Output AC (Grid side)
| Rated output power / Công suất AC định mức | 16 kW |
| Operation phase / Pha hoạt động | L/N/PE |
| Rated grid voltage / Điện áp AC định mức | 220 V / 230 V |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz |
| Rated grid output current / Dòng AC định mức | 72.7 A / 69.6 A |
| Power factor / Hệ số công suất | > 0.99 (0.8 leading – 0.8 lagging) |
| THDi / Tổng méo hài dòng điện | < 3% |
Đầu vào AC phía lưới / Input AC (Grid side)
| Input voltage range / Dải điện áp đầu vào | 187 – 253 V |
| Max. input current / Dòng điện đầu vào tối đa | 109.1 A / 104.3 A |
| Frequency range / Dải tần số | 45 – 55 Hz / 55 – 65 Hz |
Đầu ra AC dự phòng / Output AC (Back-up)
| Rated output power / Công suất ngõ dự phòng | 16 kW |
| Max. apparent output power / Khả năng chịu quá tải | 2 times of rated power, 10 s |
| Back-up switch time / Thời gian chuyển mạch dự phòng | < 10 ms |
| Rated output voltage / Điện áp AC định mức | L/N/PE, 220 V / 230 V |
| Rated frequency / Tần số định mức | 50 Hz / 60 Hz |
| Rated output current / Dòng điện đầu ra định mức | 72.7 A / 69.6 A |
| THDv (@linear load) / Tổng méo hài điện áp với tải tuyến tính | < 3% |
Đầu vào máy phát / Input Generator
| Max. input power / Công suất đầu vào tối đa | 16 kW |
| Max. input current / Dòng điện đầu vào tối đa | 72.7 A / 69.6 A |
| Rated input frequency / Tần số đầu vào định mức | 50 Hz / 60 Hz |
Hiệu suất / Efficiency
| Max. efficiency / Hiệu suất tối đa | 97.6% |
| EU efficiency / Hiệu suất EU | 97.0% |
| BAT charged by PV max. efficiency / Hiệu suất tối đa khi pin được sạc bằng PV | > 94.9% |
| BAT charged / discharged to AC max. efficiency / Hiệu suất tối đa khi pin sạc / xả sang AC | > 94.33% / 93.51% |
Bảo vệ / Protection
| Surge protection / Bảo vệ chống sét lan truyền | Yes |
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Yes (PV only) |
| Ground fault monitoring / Giám sát lỗi chạm đất | Yes |
| Integrated AFCI / AFCI tích hợp | Optional |
| Protection class / Over voltage category / Cấp bảo vệ / Danh mục quá áp | I / II (PV and BAT), III (MAINS and BACKUP and GEN) |
Dữ liệu chung / General Data
| Dimensions (W × H × D) / Kích thước | 459 × 845 × 313 mm |
| Weight / Trọng lượng | 55.5 kg |
| Topology / Cấu trúc | Transformerless |
| Operating ambient temperature range / Dải nhiệt độ làm việc | -25 ~ +60°C |
| Relative humidity / Độ ẩm tương đối | 0 – 100% |
| Ingress protection / Cấp bảo vệ | IP66 |
| Noise emission (typical) / Độ ồn phát ra điển hình | < 65 dB(A) |
| Cooling concept / Cách làm mát | Intelligent fan-cooling |
| Max. operation altitude / Độ cao hoạt động tối đa | 4000 m |
| Grid connection standard / Tiêu chuẩn kết nối lưới | NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, EN50549-1 |
| Safety / EMC standard / Tiêu chuẩn an toàn / EMC | IEC/EN 62109-1/-2, EN 61000-6-2/-3 |
Tính năng / Features
| DC connection / Kết nối DC | MC4 plug (PV port) / Terminal Block (BAT port) |
| AC connection / Kết nối AC | Terminal Block |
| Display / Hiển thị | 7.0″ LCD display & Bluetooth + APP |
| Communication / Giao tiếp | RS485, Optional: Cellular, Wi-Fi, LAN |
Trung tâm chính sách
Thông tin & chính sách
Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.
Về chúng tôi
01
Giới thiệu công ty
Lịch sử hình thành và phát triển.
02
Tầm nhìn & Sứ mệnh
Định hướng phát triển bền vững.
03
Chứng chỉ hành nghề
Giấy phép, chứng nhận và năng lực.
04
Báo chí viết về VNS
Thông tin truyền thông và báo chí.
05
Công trình điện mặt trời
Dự án tiêu biểu đã triển khai.
06
Danh sách cửa hàng
Hệ thống điểm bán trên toàn quốc.
07
Đăng ký đối tác
Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
× Đóng
1 / 5

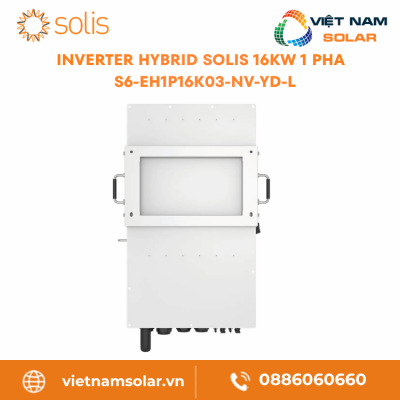

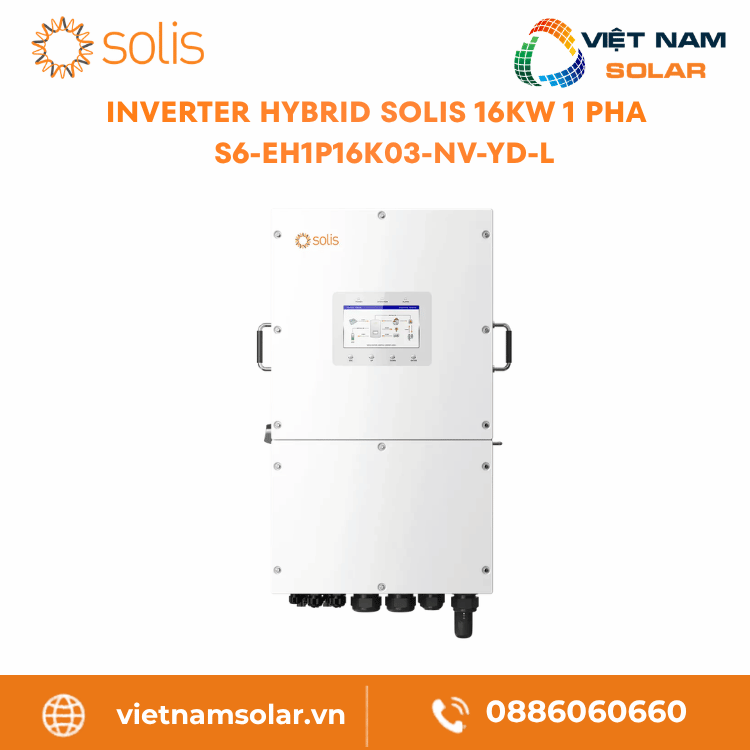

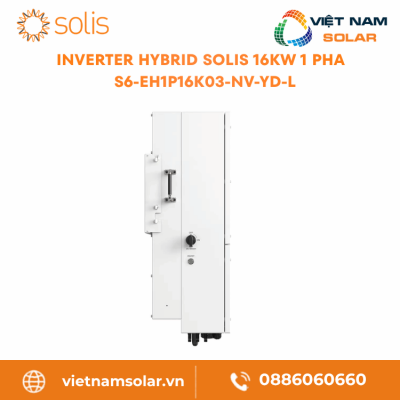

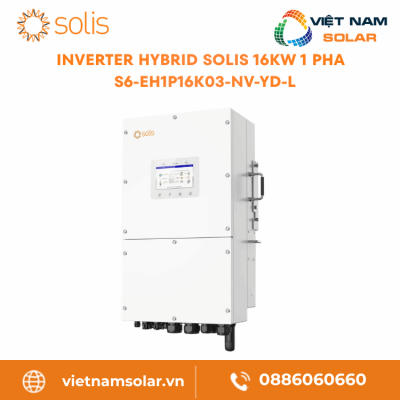

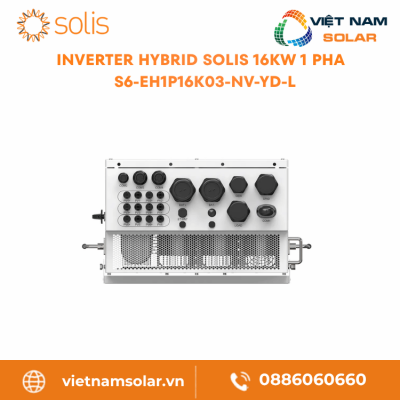

Inverter Hybrid Solis 16KW 1 Pha
Inverter Hybrid Solis 16KW 1 Pha thuộc dòng S6-EH1P-L, được thiết kế để đáp ứng các yêu cầu lưu trữ năng lượng mặt trời với hiệu suất cao và tính năng bảo vệ toàn diện. Sản phẩm mang đến giải pháp hiệu quả và ổn định cho các hệ thống năng lượng mặt trời quy mô lớn, phù hợp với cả dân dụng và thương mại.
Thông số kỹ thuật chi tiết
| Thông số kỹ thuật | S6-EH1P16K03-NV-YD-L |
|---|---|
| Đầu vào DC (pin quang điện) | |
| Công suất đầu vào PV tối đa | 24 kW |
| Điện áp đầu vào tối đa | 550 V |
| Điện áp định mức | 380 V |
| Điện áp khởi động | 100 V |
| Dải điện áp MPPT | 80 – 520 V |
| Số lượng MPPT/số chuỗi đầu vào tối đa | 3 / 6 |
| Dòng điện đầu vào tối đa | 40 A x 3 |
| Dòng điện ngắn mạch tối đa | 50 A x 3 |
| Pin | |
| Loại pin | Lithium-ion / Ắc quy axit-chì |
| Dải điện áp pin | 40 – 60 V |
| Dòng điện sạc/xả tối đa | 290 A |
| Đầu ra AC (Phía lưới) | |
| Công suất đầu ra định mức | 16 kW |
| Pha vận hành | L/N/PE |
| Điện áp lưới định mức | 220 V / 230 V |
| Tần số lưới định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra lưới điện định mức | 72.7 A / 69.6 A |
| Hệ số công suất | > 0.99 (0.8 leading – 0.8 lagging) |
| Tổng độ méo sóng hài | < 3% |
| Đầu ra AC (Ngõ dự phòng) | |
| Công suất đầu ra định mức | 16 kW |
| Công suất biểu kiến đầu ra tối đa | 32 kVA (10 giây) |
| Thời gian chuyển đổi dự phòng | < 4 ms |
| Điện áp đầu ra định mức | L/N/PE, 220 V / 230 V |
| Hiệu suất | |
| Hiệu suất tối đa | 97.6% |
| Hiệu suất Châu Âu | 97.2% |
| BAT được sạc/xả bằng hiệu suất tối đa PV/AC | 94.9% / 94.33% |
| Môi trường và cấu trúc | |
| Bảo vệ xâm nhập | IP66 |
| Dải nhiệt độ môi trường vận hành | -25 ~ +60°C |
| Độ cao vận hành tối đa | 4,000 m |
| Kích thước (Rộng x Cao x Sâu) | 464 x 763 x 282 mm |
| Trọng lượng | 48.5 kg |
| Kết nối và truyền thông | |
| Truyền thông | RS485, Tùy chọn: Cellular, Wi-Fi, LAN |
| Hiển thị | Màn hình LCD 7.0″ & Bluetooth, Ứng dụng |
Tính năng nổi bật
- Hiệu suất cao: Đạt hiệu suất tối đa 97.6%, tối ưu hóa năng lượng từ hệ thống PV.
- Chuyển đổi nhanh chóng: Thời gian chuyển đổi sang chế độ dự phòng chỉ trong 4ms, đảm bảo cung cấp điện liên tục.
- Hỗ trợ tải nặng: Khả năng chịu quá tải lên đến 200% công suất định mức trong 10 giây, phù hợp với các ứng dụng yêu cầu công suất cao.
- Tích hợp bảo vệ toàn diện: Bảo vệ ngắn mạch, bảo vệ ngược cực DC, bảo vệ chống sét, và tích hợp AFCI 2.0 (tùy chọn).
- Kết nối thông minh: Hỗ trợ giám sát từ xa qua Wi-Fi, LAN hoặc Cellular, dễ dàng quản lý và theo dõi hiệu suất hệ thống.
Kết luận
Inverter Hybrid Solis 16KW 1 Pha là sản phẩm lý tưởng cho các hệ thống năng lượng mặt trời quy mô lớn. Với hiệu suất cao, tính năng bảo vệ toàn diện, và khả năng vận hành linh hoạt, đây là giải pháp tối ưu để đảm bảo hiệu quả và an toàn trong sử dụng năng lượng.
