Manual – Hướng Dẫn Lắp Đặt Tấm Pin Năng Lượng Mặt Trời AIKO Solar

File Tiếng Anh

Lưu ý quan trọng

• AIKO bảo lưu quyền thay đổi nội dung hướng dẫn này mà không cần thông báo trước. Vui lòng luôn kiểm tra phiên bản mới nhất trên website chính thức của AIKO. Việc lắp đặt hệ thống mô-đun điện mặt trời yêu cầu kiến thức chuyên môn và kỹ năng kỹ thuật, chỉ nên thực hiện bởi nhân viên được đào tạo. Trước khi lắp đặt và sử dụng mô-đun, hãy đọc kỹ hướng dẫn này.
• Người lắp đặt phải am hiểu yêu cầu cơ khí, điện và an toàn của hệ thống. Giữ lại tài liệu này để tham khảo khi bảo trì, xử lý hoặc kiểm tra sau này.
• Nếu có thắc mắc, vui lòng liên hệ bộ phận hỗ trợ kỹ thuật của AIKO Solar.

1. Giới thiệu chung (Overview)

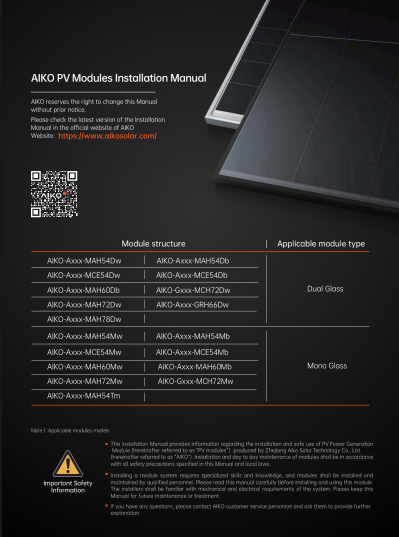

Tài liệu này cung cấp hướng dẫn về lắp đặt và sử dụng an toàn các mô-đun quang điện (PV module) do Zhejiang Aiko Solar Technology Co., Ltd. sản xuất.
Việc lắp đặt, vận hành và bảo trì phải tuân thủ tất cả biện pháp an toàn được quy định trong hướng dẫn và pháp luật địa phương hiện hành.

2. Luật và quy định liên quan (Laws and Acts)

Việc lắp đặt cơ khí và điện của mô-đun PV phải tuân thủ các quy định pháp lý áp dụng, bao gồm:

• Luật Điện lực (Electrical Act)

• Luật Xây dựng (Building Act)

• Quy chuẩn đấu nối điện áp DC/AC.

Các yêu cầu này khác nhau tùy theo khu vực lắp đặt (mái nhà, công trình nổi, di động, v.v.).
Hãy tham khảo cơ quan quản lý năng lượng hoặc xây dựng địa phương để được hướng dẫn cụ thể.

3. Thông tin chung (General Information)

3.1. Nhận dạng mô-đun (Module Identification)

Mỗi mô-đun AIKO đều có:

• Nhãn định danh (Nameplate) ghi công suất định mức (Pmax), dòng định mức (Imp), điện áp định mức (Vmp), điện áp hở mạch (Voc), dòng ngắn mạch (Isc), điện áp hệ thống tối đa, và dấu chứng nhận (IEC/CE/UL).

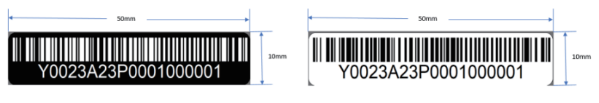

• Mã số sê-ri (Serial Number) in trên mã vạch, không được tẩy xóa hay che phủ. Mã này có tại: khung bên, mặt sau mô-đun, và trong hệ thống quản lý xuất xưởng.

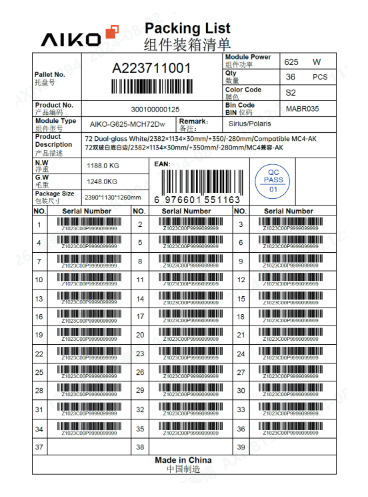

• Danh sách đóng gói (Packaging List) bao gồm các thông tin sau: loại mô-đun quang điện, mã vạch mô-đun, số lượng mô-đun trong thùng, trọng lượng kiện hàng, kích thước thùng, cùng với phân loại màu của các tế bào quang điện (cell color classification). Để đảm bảo tính đồng nhất về màu sắc tổng thể của hệ thống khi khách hàng sử dụng các mô-đun, các thùng chứa mô-đun PV được đóng gói theo cùng tông màu của cell và được đánh dấu ký hiệu S1, S2, S3 trên danh sách đóng gói.

3.2. Phương pháp đi dây (Wiring Method)

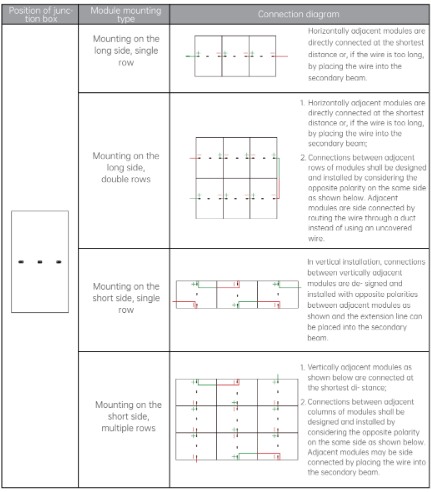

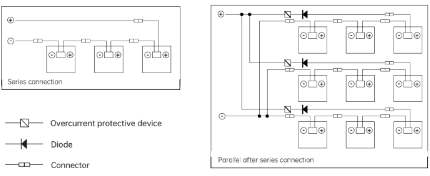

• Hộp nối (junction box) của mô-đun AIKO được đặt ở vị trí trung tâm. Vui lòng tham khảo bảng dưới đây để biết cách đấu nối nối tiếp (series) các mô-đun AIKO.



3.3. An toàn chung (General Safety)

Các mô-đun PV của AIKO được thiết kế để vận hành theo tiêu chuẩn IEC 61215 và IEC 61730. Mô-đun có thể được sử dụng trong các hệ thống có điện áp DC > 50 V hoặc công suất > 240 W tại các khu vực có thể công chúng tiếp cận. Dòng dual-glass đạt cấp an toàn Class II và xếp hạng chống cháy A; dòng mono-glass đạt cấp an toàn Class II và xếp hạng chống cháy C.

• Trước khi thao tác và lắp đặt mô-đun AIKO, hãy đọc kỹ và hiểu hướng dẫn lắp đặt này. Nếu cần giải thích thêm, vui lòng liên hệ AIKO (aikosolar.com).

Bất kể mô-đun đã đấu nối điện hay chưa, luôn sử dụng phương tiện bảo vệ phù hợp như dụng cụ cách điện, mũ bảo hộ, găng tay cách điện, dây đai an toàn và giày cách điện khi xử lý mô-đun, dù có hay không kết nối với hệ thống. Hãy dùng dụng cụ an toàn điện thích hợp khi cần nối đất, đấu nối, vệ sinh hoặc thao tác với mô-đun.

• Mô-đun PV phát điện một chiều khi tiếp xúc ánh sáng mặt trời hoặc nguồn sáng khác; tránh chạm trực tiếp vào mô-đun để phòng điện giật.
• Tuân thủ luật lệ và quy định địa phương khi lắp đặt và, khi cần, phải có giấy phép xây dựng hoặc chứng nhận tương ứng.
• Mô-đun PV chỉ được lắp đặt bởi nhân sự đủ điều kiện, có kỹ năng và kiến thức chuyên môn, am hiểu yêu cầu cơ khí và điện của hệ thống. Cần xác định trước các rủi ro tiềm ẩn trong quá trình lắp đặt (bao gồm điện giật). Người lắp đặt phải được trang bị PPE phù hợp và sử dụng đúng cách.
• Hệ thống mái chỉ được lắp đặt trên mái đã qua thẩm định bởi chuyên gia xây dựng với phân tích kết cấu đầy đủ; mái phải được chứng minh chịu được tải trọng của hệ thống PV.
• Tuân thủ quy định an toàn cho mọi thành phần giá đỡ và điện: dây dẫn, cáp, đầu nối, bộ điều khiển sạc, biến tần, ắc quy. Chỉ sử dụng thiết bị/đầu nối/dây/giá đỡ phù hợp với hệ thống điện mặt trời. Nếu hệ thống có ắc quy, phải tuân theo hướng dẫn của nhà sản xuất ắc quy.
• Không chiếu ánh sáng tập trung nhân tạo (ví dụ: gương, thấu kính hội tụ) lên bề mặt mô-đun PV.

3.4. An toàn điện (Electrical Safety)

Vui lòng tuân thủ nghiêm ngặt các lưu ý an toàn điện dưới đây để tránh mọi sự cố về an toàn điện:

• Mô-đun PV có thể phát sinh điện áp DC > 30 V trong điều kiện thử nghiệm tiêu chuẩn STC; cần tránh tiếp xúc trực tiếp. Khi lắp đặt mô-đun, hãy mang mũ bảo hộ, găng tay cách điện và giày cao su. Không lắp đặt mô-đun PV khi không có biện pháp an toàn.

• Không khoan lỗ vào khung; thao tác này có thể gây mất cách điện cho mô-đun PV.

• Không thực hiện đấu nối điện bằng phương thức khác ngoài đầu nối (connectors).

• Mô-đun bị vỡ/hỏng tiềm ẩn nguy cơ điện giật và cháy và phải được thay thế ngay.

• Chỉ lắp đặt mô-đun khi đảm bảo an toàn về điện.

• Tránh chạm vào mô-đun khi không cần thiết vì bề mặt và khung có thể nóng, gây bỏng hoặc điện giật. Điện áp chuỗi (nối tiếp) không được vượt quá giá trị chịu điện áp tối đa cho phép.

• Không kết nối hoặc ngắt kết nối mô-đun khi có dòng rò trên mô-đun hoặc khi đang có dòng điện bên ngoài. Hãy cách ly/tháo rời mô-đun lỗi kèm biện pháp bảo vệ an toàn.

3.5. An toàn khi thao tác (Handling Safety)

• Chọn phương án vận chuyển phù hợp, êm và ổn định để tránh làm hư hại bao bì của linh kiện.

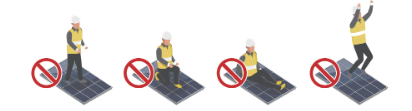

• Cấm đứng, dẫm, ngồi, đi lại hoặc nhảy trực tiếp lên kiện mô-đun PV hoặc mô-đun PV

• Không đặt vật nặng lên mô-đun; không đặt mô-đun lên bề mặt sắc nhọn. Tránh va đập hoặc làm biến dạng mép của mô-đun.

• Không nối cực dương (+) và cực âm (–) của cùng một mô-đun với nhau.

• Không nối cực dương (+) và cực âm (–) của cùng một mô-đun với nhau.

• Trong quá trình vận chuyển, tham khảo Chương 4 – Hướng dẫn Lưu kho & Vận chuyển. Mọi thao tác lưu kho/vận chuyển không đúng có thể gây vỡ kính hoặc suy giảm đặc tính điện, dẫn tới mất giá trị sử dụng của mô-đun.

• Thận trọng khi lắp đặt mô-đun PV. Tuyệt đối không nhấc mô-đun bằng hộp nối (junction box) hoặc cáp. Ít nhất hai người phải nắm giữ các cạnh mô-đun bằng hai tay khi di chuyển.
• Không tự ý tháo rời mô-đun PV hoặc gỡ nhãn/chi tiết trên mô-đun.
• Không sơn hoặc bôi keo/dính lên bề mặt trên của mô-đun PV.
• Không làm hỏng hay làm xước kính ở mặt trước hoặc mặt sau của mô-đun.
• Không khoan lỗ vào khung mô-đun; việc này làm giảm khả năng chịu tải của khung, gây ăn mòn và làm mất hiệu lực bảo hành có giới hạn.
• Không làm trầy lớp anot hóa trên khung nhôm (ngoại trừ vị trí nối đất). Vết trầy có thể gây ăn mòn khung, giảm khả năng chịu tải và độ tin cậy lâu dài.
• Không tự sửa chữa hoặc cải tạo mô-đun PV.

3.6. An toàn phòng cháy (Fire Safety)

• Lắp đặt mô-đun trên bề mặt mái chống cháy phù hợp.

• Khoảng cách giữa khung mô-đun và mái nhà tối thiểu 10 cm để thoáng khí.

• Không lắp gần nguồn lửa hoặc khu vực có khí dễ cháy.

• Phải dùng cầu chì, CB, và thiết bị nối đất đạt chuẩn theo luật địa phương.

• Vui lòng không lắp đặt hoặc sử dụng mô-đun PV tại khu vực lân cận có khí dễ cháy.

4. Hướng dẫn vận chuyển và lưu kho (Storage and Transportation)

• Khi mô-đun PV đến nơi, vui lòng kiểm tra tình trạng thùng carton còn nguyên vẹn và đối chiếu loại mô-đun, số lượng in trên bao bì bên ngoài so với lệnh giao hàng. Nếu phát hiện bất kỳ sai sót/hư hại nào, hãy liên hệ ngay bộ phận logistics và kinh doanh của AIKO.

1) Dỡ hàng bằng cẩu (crane):

• Hoạt động cẩu yêu cầu người chỉ huy riêng và nhân sự có chứng chỉ vận hành. Trước khi cẩu, quan sát kiểm tra thùng và pallet, đồng thời kiểm tra độ chắc chắn của dây treo.

• Chọn và sử dụng đồ gá/chống chuyên dụng phù hợp trọng lượng và kích thước pallet. Tâm trọng lực của mô-đun nên nằm ở phía trên thùng; điều chỉnh vị trí dây treo để giữ ổn định kiện hàng.

• Để an toàn cho mô-đun, đặt thanh gỗ/tấm đệm (cùng bề rộng với thùng) trên đỉnh thùng để tránh dây treo siết vào pallet gây hư hại mô-đun.

• Vận hành spreader với tốc độ ổn định; khi hạ gần mặt đất, đặt nhẹ nhàng lên nền phẳng.

• Không dỡ mô-đun PV khi gió trên cấp 6 Beaufort.

2) Dỡ hàng bằng xe nâng (forklift):

• Cao độ sàn bốc dỡ nên bằng với gầm phương tiện chở hàng.

• Tốc độ lái ≤ 3 km/h, tốc độ nâng ≤ 1 km/h; tránh phanh gấp, đề-pa gấp, rung xóc, và tránh va chạm với vật sắc gây hư hại linh kiện.

• Chiều cao tấm chắn trên giá xe nâng ≥ 1200 mm; lắp đệm ở càng trước để tránh tiếp xúc trực tiếp với mô-đun. Mỗi lần vận chuyển chỉ 1 chồng (1 stack).

• Tài xế xe nâng phải có chứng chỉ. Nếu thùng carton che khuất tầm nhìn, khuyến nghị chạy lùi và bố trí người hướng dẫn giám sát để đảm bảo đầu càng không vượt quá phạm vi kiện hàng, tránh rơi thùng gây nguy hiểm hoặc hư hại.

• Sau khi vận chuyển đến khu vực lắp đặt, hãy chọn nền cứng, phẳng để đặt hàng

4.2. Lưu ý khi xoay trở và vận chuyển mô-đun PV (Considerations for PV Module Turnover and Transportation)

• Khi dùng xe nâng (forklift) để vận chuyển linh kiện, hãy bảo đảm chiều dài càng đáp ứng yêu cầu. Khuyến nghị bề dày răng càng < 80 mm, và chiều dài 3/4 của pallet nhỏ hơn chiều dài càng và chiều dài pallet. Khi nâng hàng, càng xe phải áp sát mặt sàn, đồng thời điều chỉnh khoảng cách giữa hai càng ở mức phù hợp để tránh phân bố lực không đều gây nghiêng linh kiện.

• Trong quá trình vận chuyển, các pallet linh kiện phải đặt sát nhau, và khoảng hở giữa thùng bao gói với đầu–đuôi phương tiện/container phải chèn mút xốp để tránh va chạm gây hư hại linh kiện.



• Nếu vận chuyển bằng xe thùng (box truck) hoặc loại phương tiện khác, phải dùng thùng xe có lan can bảo vệ. Chiều cao lan can ≥ 2/3 chiều cao của bộ linh kiện, và dùng dây ràng buộc cố định chắc linh kiện vào thùng xe.

• Khi vận chuyển trong khu vực dự án, tuyến đường nên chọn mặt đường phẳng, êm để tránh hư hỏng hoặc nứt ẩn do xóc, va chạm, ép, nghiêng…

• Trước khi mở thùng, hãy kiểm tra ngoại quan bao gói, dùng dao rọc để tháo băng dán; cấm tháo dỡ thô bạo và cấm để vật sắc nhọn chạm vào linh kiện.

• Khi mở thùng carton, đặt các mô-đun PV cần tháo cách tường hoặc chồng mô-đun khác 20–30 cm, rồi gỡ chồng. Sau khi tháo dây rút cố định mô-đun, đỡ và tựa mô-đun nhẹ nhàng vào tường hoặc vào chồng mô-đun khác để tránh ngã đổ.

• Trong quá trình di chuyển lắp đặt, xử lý mô-đun nhẹ nhàng. Tuyệt đối không nhấc mô-đun bằng hộp nối (junction box) hoặc cáp. Tối thiểu hai người phải nắm giữ các cạnh mô-đun bằng hai tay.

4.3. Lưu ý khi lưu kho và bố trí mô-đun PV (Considerations for PV Module Storage and Placement)

• Lưu kho thùng đóng gói mô-đun PV ở nơi sạch, khô, mặt phẳng, độ ẩm tương đối < 85%RH. Nhiệt độ lưu kho nên nằm trong khoảng –20 °C đến +50 °C. Khi lưu kho dài hạn, không đặt chồng hai thùng mô-đun lên nhau. Các kiện phải xếp gọn, cách nhau an toàn, và khoảng cách giữa các thùng > 30 cm.

• Trong mọi trường hợp, giữ hộp nối và dây cáp của mô-đun PV sạch và khô.

• Lưu mô-đun PV ở nơi thông thoáng, chống mưa, khô ráo. Nếu đặt ngoài trời, phải phủ kín mô-đun và pallet bằng vật liệu che mưa, đồng thời chống ẩm cho pallet và carton để ngăn sập đổ và xâm nhập ẩm.

• Với mô-đun rời lẻ (không còn nguyên thùng), hãy xếp các mô-đun đặt dọc thành chồng nằm phẳng trên pallet trống. Tấm đầu tiên đặt mặt lưng (mặt sau) úp xuống, các tấm tiếp theo đặt mặt trước úp xuống. (Tối đa 22 tấm cho loại 54 cell và 60 cell; tối đa 16 tấm cho loại 66/72/78 cell).

• Với lưu kho dài hạn, không tháo bao gói gốc và giữ màng quấn cùng thùng carton ở tình trạng tốt. Khuyến nghị lưu kho trong nhà kho tiêu chuẩn cho lưu trữ dài hạn và kiểm tra định kỳ. Khi phát hiện nghiêng bất thường, phải xử lý khắc phục kịp thời.

5. Điều kiện lắp đặt (Installation Conditions)

5.1 Vị trí và môi trường làm việc (Location and working environment)

• Linh kiện không phù hợp cho môi trường không gian kín/đặc biệt.

• Mô-đun phải được lắp trên nền hoặc kết cấu công trình phù hợp, không lắp trên bất kỳ phương tiện di chuyển nào.

• Khuyến nghị lắp đặt mô-đun PV trong môi trường –20 °C đến +50 °C; dải vận hành cực hạn –40 °C đến +85 °C và độ ẩm < 85%RH.

• Không lắp đặt mô-đun PV tại khu vực có nguy cơ ngập, và không lắp hoặc đặt mô-đun gần ngọn lửa hở hay vật liệu dễ cháy.

• Khi lắp trong phạm vi 50 m – 500 m tính từ bờ biển, khuyến nghị dùng dòng Sirius; các mô-đun khác không được khuyến nghị cho điều kiện này.

• Với hệ mái, chừa khoảng hở thông gió giữa mép mái và mép mảng mô-đun PV.

• Với công trình mái, kiểm tra tải mái và lấy ý kiến đơn vị tư vấn/kỹ sư xây dựng để đáp ứng tiêu chuẩn áp dụng.

• Bảo đảm mô-đun PV nhận bức xạ đầy đủ và tránh bóng che (một phần hoặc toàn phần) từ cây, tòa nhà, v.v.

• Mô-đun PV cần lắp ở vị trí thông thoáng, đảm bảo luồng không khí quanh mặt sau và các cạnh để tản nhiệt trong quá trình vận hành; tản nhiệt kém sẽ giảm công suất và ảnh hưởng hiệu suất tổng thể.

• Ở nơi gió tuyết mạnh hoặc áp lực tuyết cao, giá đỡ và liên kết phải được thiết kế theo tiêu chuẩn địa phương, đảm bảo phù hợp với độ bền cơ học tối đa mà mô-đun PV có thể chịu.

• Khu vực ven biển, nhà máy, vùng núi lửa, bãi phơi muối, môi trường có sương muối, sulfide, amoniac (NH₃)… có thể gây ăn mòn ở vùng tập trung ứng suất của mô-đun và khu vực đáy khung. Phải dùng vật liệu chống ăn mòn (ví dụ thép không gỉ hoặc nhôm sơn phủ) khi phối ghép với mô-đun PV; đồng thời bề mặt lắp đặt cần được bảo vệ chống ăn mòn (trừ sản phẩm thiết kế riêng cho ngoài khơi hoặc khu vực nhiễm mặn, đã được AIKO xác nhận).

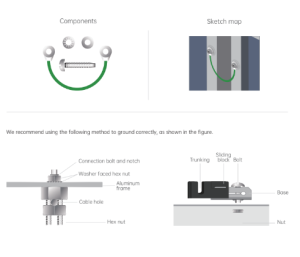

• Sau khi lắp đặt mô-đun PV, cần bố trí biện pháp nối đất (và/hoặc chống sét) để đảm bảo bảo vệ mô-đun trước sét đánh.

5.2 Lựa chọn góc nghiêng (Tilt angle selection)

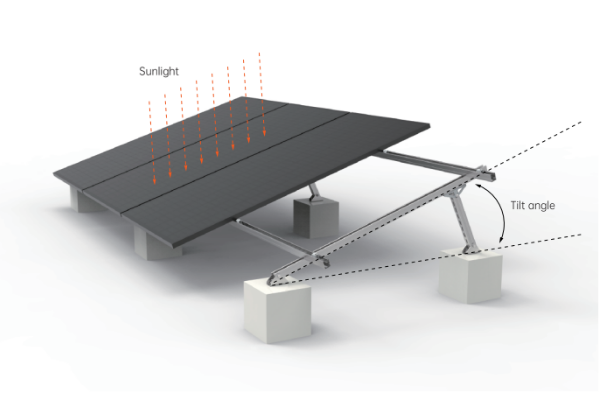

Góc nghiêng của mô-đun PV là góc giữa mô-đun và mặt phẳng ngang. Từng dự án nên lựa chọn góc nghiêng lắp đặt khác nhau theo điều kiện địa phương.

• Tất cả mô-đun trong cùng một dãy/mảng cần có hướng và góc giống nhau. Hướng/góc khác nhau sẽ tạo không đồng nhất bức xạ lên mô-đun, dẫn đến lệch điểm làm việc và giảm hiệu suất hệ thống.

• Để tối đa hóa sản lượng điện, lựa chọn hướng và góc nghiêng tối ưu cho mô-đun PV trong khu vực lắp đặt. Khi mặt phẳng mô-đun vuông góc với tia nắng, công suất đầu ra đạt tối đa. AIKO khuyến nghị góc nghiêng không nhỏ hơn 10°.

• Góc nghiêng tối ưu của mảng PV cần được thiết kế dựa trên bức xạ trung bình nhiều năm, bức xạ trực xạ/tán xạ, tốc độ gió, và điều kiện khí hậu tại vị trí. Mô-đun nên đặt ở góc nhận bức xạ cực đại, đồng thời cân nhắc gió địa phương, tải tuyết, và yêu cầu tránh ứ nước/bụi trên bề mặt mô-đun.

Để xác định góc nghiêng tối ưu thực tế khi lắp đặt, hãy liên hệ đơn vị thi công hệ thống điện mặt trời uy tín tại địa phương để được tư vấn chi tiết.

6. Lắp đặt cơ khí (Mechanical Installation)

6.1 Yêu cầu chung (General Requirements)

• Bảo đảm mô-đun PV được lắp đặt đúng kỹ thuật và hệ khung giá đỡ được gia cố chắc chắn. Hệ giá đỡ mô-đun phải làm từ vật liệu chống ăn mòn và chịu tia UV.

• Hệ thống khung/giá đỡ phải được kiểm định – thử nghiệm bởi tổ chức độc lập có năng lực phân tích cơ học tĩnh, phù hợp tiêu chuẩn quốc gia hoặc quốc tế.

• Ở khu vực tuyết rơi dày vào mùa đông, điều chỉnh chiều cao của hệ giá đỡ để mép dưới mô-đun không bị tuyết che phủ; đồng thời tránh bóng che (cây cối, thảm thực vật) lên phần dưới mô-đun.

• Với lắp đặt trên mái, khoảng hở tối thiểu giữa mô-đun và mái là 10 cm để thông gió tốt, giúp cải thiện hiệu suất mô-đun.

• Khung mô-đun có thể gặp giãn nở nhiệt/ co ngót lạnh; sẽ có độ võng nhất định theo nhiệt độ, nhưng không ảnh hưởng đến hiệu năng và độ tin cậy. Khoảng cách lắp đặt tối thiểu giữa hai mô-đun kề nhau: 10 mm. Nếu có yêu cầu đặc biệt, liên hệ AIKO để được hướng dẫn thêm về phương pháp lắp đặt.

• Đảm bảo mặt sau mô-đun không chạm vào giá đỡ hoặc kết cấu công trình có thể đâm xuyên vào bên trong mô-đun, đặc biệt khi bề mặt mô-đun bị tác động áp lực.

• Tải tĩnh tối đa của mô-đun PV: áp lực xuống 5400 Pa và lực hút ngược 2400 Pa (các giá trị có thể khác nhau theo phương pháp lắp; các giá trị mô tả trong sổ tay là giá trị thử nghiệm).

• Các tải trọng mô-đun nêu trong tài liệu là giá trị thử nghiệm. Theo yêu cầu lắp đặt của IEC 61215:2021, khi tính toán tải trọng thiết kế tối đa, cần chia (giảm) ít nhất theo hệ số an toàn 1,5 lần để tuân thủ luật/quy định hiện hành.

• Ngoài ra, tải trọng thiết kế của dự án phải xác định dựa trên địa điểm, khí hậu, kết cấu giá đỡ và tiêu chuẩn áp dụng. Việc thiết kế tải do nhà cung cấp giá đỡ và kỹ sư chuyên môn xác lập. Tuân thủ cả luật/quy định địa phương và chỉ dẫn của kỹ sư kết cấu.

6.2 Lắp đặt cơ khí mô-đun PV (Mechanical Installation of PV Modules)

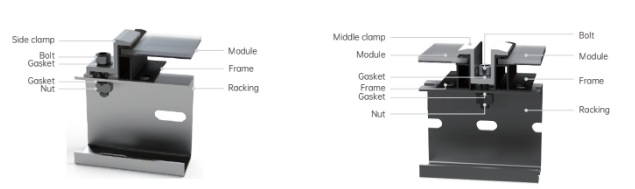

Mô-đun PV được liên kết với hệ giá đỡ bằng kẹp ép (pressure clamps) và bu-lông. Mô-đun phải được lắp theo khuyến nghị và minh họa trong tài liệu.
Các cấu hình khác chỉ được phép khi đã tham vấn AIKO và có văn bản chấp thuận trước; nếu không, bảo hành sẽ không còn hiệu lực.

6.2.1 Phương pháp lắp mô-đun PV: dùng kẹp ép (pressure clamps)

• Tuyệt đối không để kẹp chạm vào kính hoặc làm biến dạng khung.

• Tránh gây bóng che do kẹp ép.

• Khi lắp kẹp, cẩn trọng để không che lấp lỗ thoát nước trên khung.

• Lưu ý độ cao/điểm tựa của khung để khớp đúng với kẹp ép.

• Bảo đảm kẹp ép không bị rơi do biến dạng hoặc do tải tác dụng khi toàn bộ mô-đun chịu lực.

• Vật liệu kẹp ép khuyến nghị: hợp kim nhôm 6005-T6. Chiều dài kẹp ≥ 50 mm, bề dày kẹp ≥ 4 mm.
  Độ chồng lấn giữa kẹp và khung mô-đun tối thiểu 10 mm, không vượt 12 mm.

• Vị trí kẹp có ý nghĩa quyết định đối với độ tin cậy lắp đặt. Đường tâm kẹp chỉ được đặt trong vùng cho phép nêu ở bảng/vị trí phía dưới (phụ thuộc cấu hình và tải).

• Khi chọn phương án kẹp ép (clamp mounting), hãy dùng ít nhất 4 kẹp cho mỗi mô-đun PV. Tùy tải gió/tuyết tại địa phương, nếu cần tăng cường khả năng chịu tải, tối thiểu 6 kẹp có thể được yêu cầu để bảo đảm mô-đun chịu được tải. Cần biết chi tiết tải trọng, vui lòng liên hệ kỹ thuật AIKO.
• Không khoan thêm lỗ hoặc tự ý chỉnh sửa khung mô-đun. Làm vậy sẽ làm mất hiệu lực bảo hành của mô-đun PV.
• Sử dụng vật tư liên kết chống ăn mòn phù hợp. Toàn bộ phần cứng lắp đặt (bu-lông, vòng đệm phẳng, vòng đệm vênh, đai ốc) nên dùng thép không gỉ. Siết chặt mô-đun PV với ray giá đỡ theo mô-men siết do nhà sản xuất hệ giá đỡ quy định.
• Mô-men siết tham khảo:
  • Bu-lông M6: 16–20 Nm
  • Bu-lông M8: 8–12 Nm
  (Giá trị cụ thể phụ thuộc cấp bền bu-lông; hãy ưu tiên theo khuyến nghị của nhà cung cấp phần cứng.)

6.2.2 Phương pháp lắp mô-đun PV: Bắt bu-lông (Bolts Mounting)

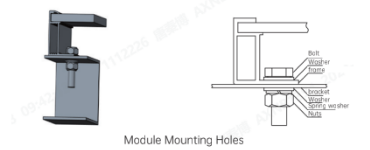

Dùng bu-lông để cố định mô-đun PV vào giá/giằng thông qua các lỗ bắt ở mặt sau khung.
Mô-đun PV thường có 4 hoặc 8 lỗ bắt, tương ứng với bu-lông M6 hoặc M8 (xem hình minh họa trong tài liệu gốc).

• Điều quan trọng là phải đảm bảo các bu-lông không bị hư hỏng do biến dạng hoặc ăn mòn trong suốt quá trình chịu tải của mô-đun PV.
• AIKO khuyến nghị sử dụng vòng đệm có độ dày ≥ 1,7 mm và áp dụng mô-men siết cho bu-lông M8 từ 16–20 Nm và M6 từ 8–12 Nm, tùy theo cấp độ bu-lông (bolt class).
• Đối với cấp bền bu-lông, cần tuân theo hướng dẫn kỹ thuật của nhà cung cấp linh kiện siết (fastener supplier).
  Nếu có khuyến nghị riêng từ nhà cung cấp bộ kẹp (clamping hardware), các hướng dẫn đó sẽ được ưu tiên áp dụng.

6.2.3 Lắp đặt và tải cơ học của mô-đun kính đơn (Installation and Mechanical Load of Mono Glass Module)

Mô-đun kính đơn có thể được lắp đặt bằng bu-lông hoặc kẹp (clamps).

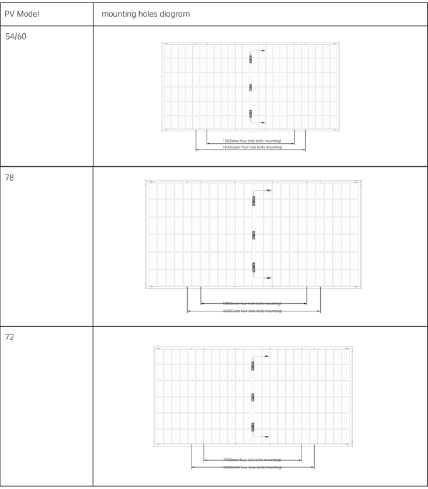

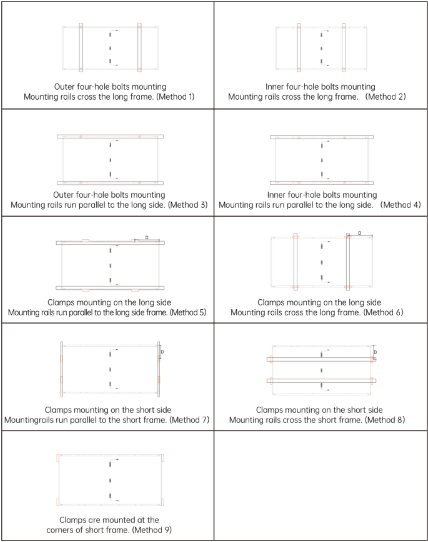

Phương pháp lắp đặt và tải trọng thử nghiệm tối đa được trình bày dưới đây. (Đơn vị của khoảng cách và chiều dài trong bảng là milimét (mm), và đơn vị áp suất là Pascal (Pa)).
