Phụ Kiện Điện Mặt Trời

---

2. Các nhóm thiết bị phụ trợ phổ biến

Nhóm thiết bị	Vai trò
Tủ điện AC/DC	Bảo vệ hệ thống – chứa CB, SPD, thiết bị cách ly, chống chập cháy

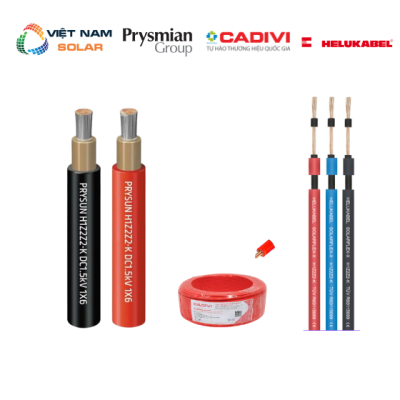

Cáp – Đầu nối – Ống ruột gà	Truyền điện an toàn – cách ly và bảo vệ hệ thống dây dẫn
Thiết bị đóng cắt	CB DC/AC, cầu chì, MCCB, giúp ngắt mạch khi có sự cố
Thiết bị chống sét	Hạn chế hư hỏng từ sét lan truyền hoặc điện áp đột biến

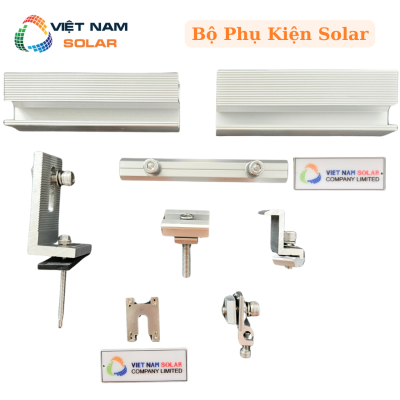

Khung giàn – Giá đỡ	Cố định tấm pin, chống gió bão, chống gỉ sét

3. Các thiết bị giám sát phổ biến

Thiết bị	Chức năng chính
Datalogger (Wi-Fi/4G)	Ghi nhận dữ liệu điện, kết nối internet, giám sát từ xa qua app
Smart Meter (công tơ 2 chiều)	Đo sản lượng điện tiêu thụ và điện phát ra, hỗ trợ tính toán hiệu quả đầu tư
Phần mềm giám sát	Giao diện theo dõi online, cảnh báo sự cố, báo cáo chi tiết sản lượng điện

4. Nguyên lý hoạt động của thiết bị giám sát điện mặt trời

Thiết bị giám sát hoạt động như “bộ não phụ trợ”, thu thập và truyền dữ liệu về sản lượng điện mặt trời theo thời gian thực:

1. Smart Meter hoặc Data Logger lấy dữ liệu từ inverter (hoặc CT đo dòng).
2. Thiết bị xử lý tín hiệu và truyền về bộ thu trung tâm (local server hoặc cloud).
3. Dữ liệu hiển thị trên ứng dụng điện thoại hoặc máy tính qua Wi-Fi, 4G hoặc LAN.
4. Người dùng xem tổng sản lượng phát, điện tiêu thụ, điện dư hay điện mua vào.

Nhờ vậy, người dùng giám sát 24/7, phát hiện sớm lỗi mà không cần kiểm tra thủ công.

5. Những thiết bị phụ trợ & giám sát tiêu biểu tại Việt Nam Solar

5.1 Thiết bị phụ trợ

Thiết bị	Thương hiệu phổ biến
Tủ điện – CB	Schneider, LS, Chint, ABB
Cáp – Đầu nối	Helukabel, Prysmian, Stäubli (MC4)
Chống sét SPD	Phoenix Contact, OBO, LS
Cầu chì DC	Mersen, Ferraz Shawmut, Eaton
Giá đỡ – Khung pin	Jinko, Kseng, Tenda Solar

5.2 Thiết bị giám sát

Thiết bị	Thương hiệu phổ biến
Smart Meter	Growatt, Huawei, Fronius, SMA
Datalogger / Logger	DTU-Pro, ShineWiFi-X, Smart Energy Manager, Solis Wi-Fi
Ứng dụng giám sát	ShinePhone, Solar.web, Solis Cloud, FusionSolar

6. Các thông số cần biết khi lựa chọn thiết bị phụ trợ – giám sát

Thông số	Giải thích
Điện áp hoạt động	Phù hợp hệ (tủ DC 600–1000V, SPD tương thích inverter)
Chuẩn kết nối	Hỗ trợ RS485, Wi-Fi, Ethernet hoặc 4G
Dòng điện định mức	Chọn theo công suất hệ và tiết diện dây
Khả năng ghi dữ liệu	Logger lưu ít nhất 30 ngày offline
Tương thích inverter	Kiểm tra tương thích với inverter đang dùng
Cấp bảo vệ IP	IP65+ ngoài trời; IP20–IP54 trong tủ/kho

7. Hướng dẫn lắp đặt cơ bản

⚠️ Lưu ý: Luôn lắp đặt bởi kỹ thuật viên có chứng chỉ an toàn điện. Dưới đây là quy trình tham khảo.

7.1 Lắp đặt tủ điện phụ trợ

• Bố trí tủ nơi khô ráo, dễ thao tác, có mái che.
• Dùng cáp DC/AC chuẩn, nối đúng cực theo sơ đồ.
• Đảm bảo CB, SPD, cầu chì đúng định mức.

7.2 Lắp thiết bị giám sát

• Gắn datalogger gần inverter, kết nối RS485 hoặc Wi-Fi.
• Smart Meter gắn ở đầu ra điện tổng, kết nối 2 chiều.
• Cài phần mềm/app, đăng nhập và cấu hình thiết bị.
• Kiểm tra hiển thị dữ liệu, đảm bảo không lỗi kết nối.

Sau lắp: đăng nhập app để theo dõi hàng ngày, nhận thông báo lỗi và xuất báo cáo.

8. Lợi ích khi đầu tư đầy đủ thiết bị phụ trợ – giám sát

• An toàn hệ thống: Chống chập cháy, ngắt mạch kịp thời
• Theo dõi 24/7: Xem trực tiếp trên app hoặc máy tính
• Dễ bảo trì: Phát hiện lỗi sớm, tiết kiệm chi phí
• Tối ưu đầu tư: Biết rõ sản lượng, tính hoàn vốn chính xác
• Thông minh – tiện lợi: Không cần kiểm tra thủ công, cảnh báo tự động

9. Kết luận

Thiết bị phụ trợ và giám sát tuy “ẩn sau” nhưng là chìa khóa giúp hệ điện mặt trời vận hành hiệu quả, an toàn và bền bỉ. Lắp đặt đầy đủ và đúng chuẩn sẽ giảm rủi ro, tối ưu lợi nhuận dài hạn.

Liên hệ Việt Nam Solar để được tư vấn thiết bị giám sát – phụ trợ phù hợp nhất cho hệ thống điện mặt trời của bạn!
