I. Yêu Cầu Chung Về Lắp Đặt Inverter Huawei 5kW 1 Pha – Sun2000-5K-LB0
-Tư thế lắp: Treo thẳng đứng trên bề mặt phẳng độ nghiêng so với phương thẳng đứng ≤ 15°
-Vị trí lắp: Không lắp gần nguồn lửa/nguồn nhiệt; không đặt trong khu vực có khí/bụi/hơi dễ nổ.
-Bốc xếp/nhấc đặt: Tham chiếu tải trọng ≤ 15kg; thao tác nhẹ nhàng, tránh va đập
II. Cách Lắp Đặt Nhanh Thiết Bị

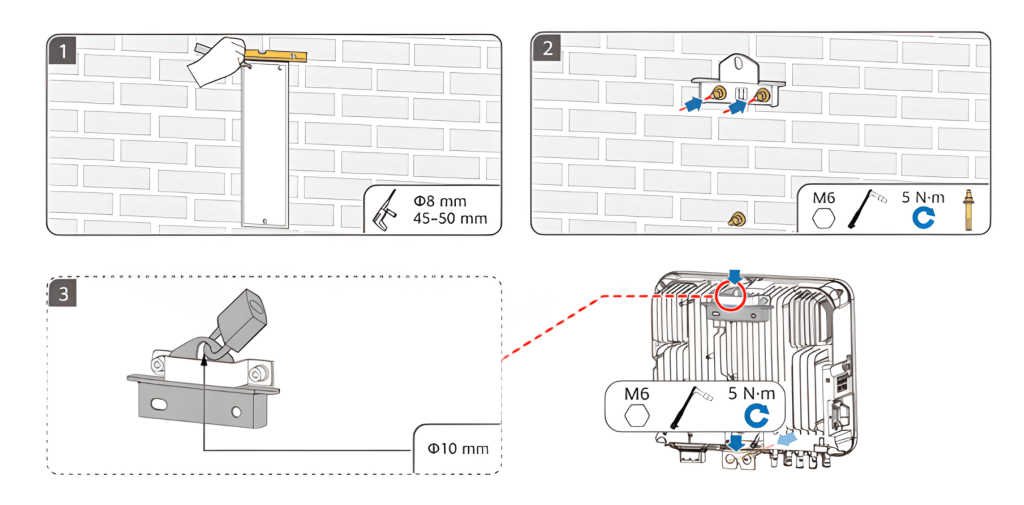

A. GẮN TRÊN TƯỜNG GẠCH/BÊ TÔNG
— XEM CHI TIẾT ▾
Bước 1: Đánh dấu & khoan lỗ: dùng mũi φ8 mm, khoan sâu 45–50 mm theo vị trí giá treo.
Bước 2: Gắn tắc-kê/nở & bắt giá treo: bulông M6, siết mô-men 5 N·m; kiểm tra cân bằng ngang/dọc.
Bước 3: Treo inverter: móc chốt treo phía trên của máy vào giá (vòng treo màu đỏ), thả xuống để ăn khớp.
Bước 4: Cố định đáy máy: bắt vít M6 ở đáy vào giá, siết 5 N·m để chống rung/trộm.

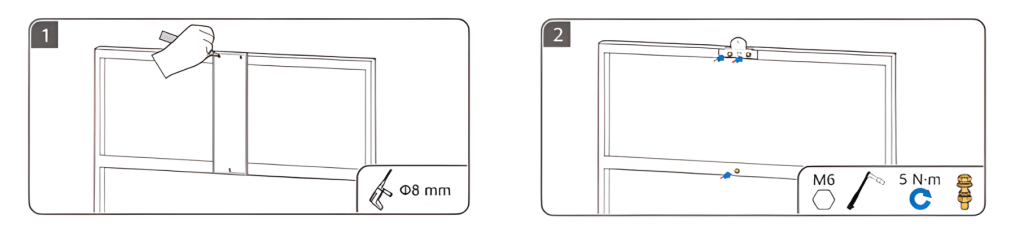

B. GẮN TRÊN KHUNG HOẶC THANH THÉP
— XEM CHI TIẾT ▾
Bước 1: Khoan lỗ trụ/khung: mũi φ8 mm tại vị trí bắt giá.
Bước 2: Bắt giá treo lên khung: bulông M6, siết 5 N·m; đảm bảo bề mặt phẳng & thẳng đứng.
Bước 3: Treo & khóa máy: thao tác như phần A bước 3–4 (móc trên, siết vít đáy M6 – 5 N·m).
III Chuẩn Bị Cáp PE (Tiếp Địa)
Yêu cầu về vật tư và kích thước: Cáp PE tiết diện 10 mm² (vỏ xanh-vàng). Cos tròn (lug) bằng đồng/đồng mạ thiếc, lỗ phù hợp bulông tiếp địa của máy và ống co nhiệt bảo vệ mối nối.

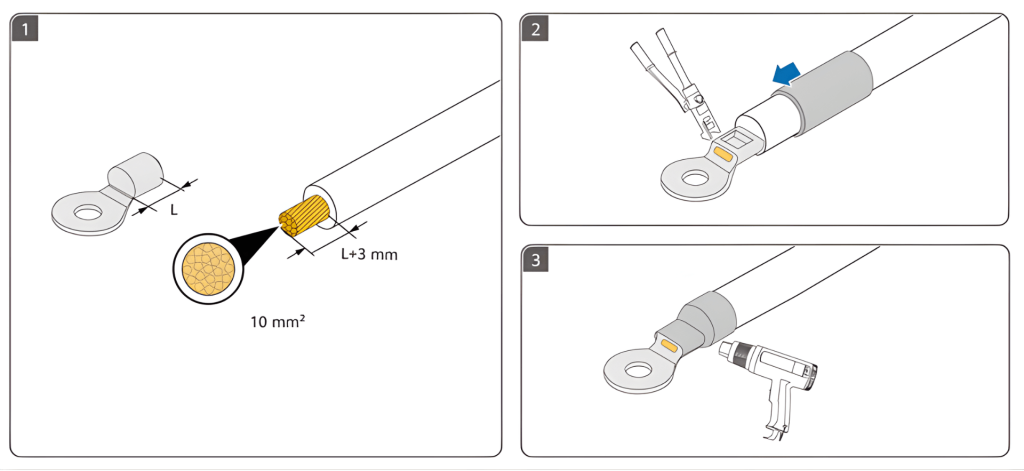

Quy Trình Chuẩn Bị Dây PE — XEM CHI TIẾT ▾
1
Tuốt vỏ đúng chiều dài
Đo chiều dài ống của cos (ký hiệu L) và tuốt dây L + 3 mm để lõi đồng thò ra ~3 mm sau khi đưa vào cos.
Mục đích: đảm bảo ruột đồng đầy ống cos, không rỗng ở đầu.
2
Đưa lõi đồng vào cos đến chạm đáy, dùng kìm ép đúng cỡ cho cos M6/M8…. Ép đủ lực (dấu “C” trên hình)
để mối nối cơ-điện chắc, không tuột.
3
Bọc bảo vệ
Trùm ống co nhiệt qua vùng ép và gia nhiệt cho co kín, chống ẩm/oxy hóa, tăng độ bền cơ học.
Kiểm Tra & Lưu Ý nhanh
— XEM CHI TIẾT ▾
1
Làm pull-test nhẹ
Kéo thử mối ép: không được tuột; không còn sợi đồng xòe ở miệng cos.
2
Chọn cos đúng cỡ
Đúng lỗ bulông (M6/M8…) và tiết diện dây; ưu tiên cos mạ thiếc chống oxy hóa.
3
Dụng cụ ép đạt chuẩn
Chỉ dùng kìm ép tiêu chuẩn; KHÔNG dùng hàn thiếc để thay cho ép.
4
Đánh dấu & định tuyến
Gắn màu/nhãn “PE”; đi dây xa cáp tín hiệu, tránh mép sắc.
5
Hoàn tất trên thiết bị
Sau khi gắn lên máy, siết bulông tiếp địa theo mô-men khuyến nghị và đo điện trở nối đất theo quy định địa phương.

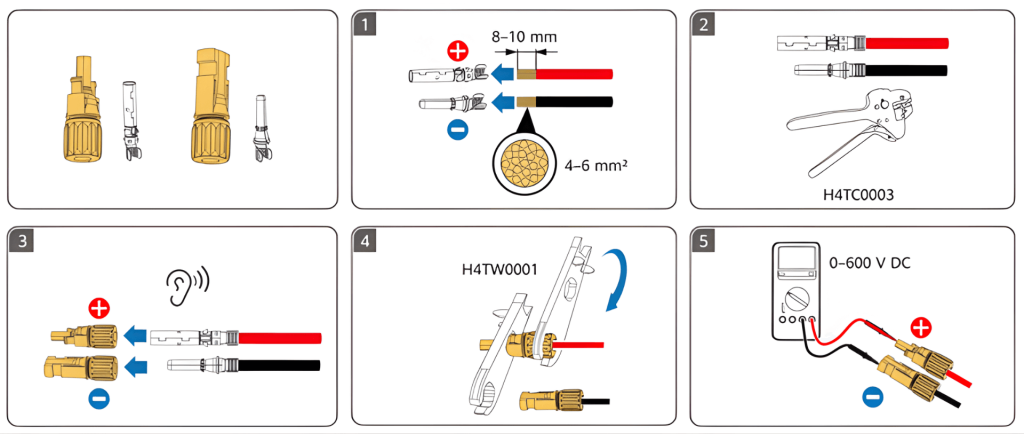

IV. Chuẩn Bị Cáp DC
Nguyên tắc chung: Dùng đúng bộ đầu cos kim loại (+/−) và đầu nối DC đi kèm inverter; không trộn lẫn với connector khác hãng.
Quy Trình Chuẩn Bị
— XEM CHI TIẾT ▾
1
Tuốt & xếp dây
Tuốt 8–10 mm, chụp sẵn nắp/đệm kín nước của connector vào dây. Đưa terminal kim loại đúng cực (+/−) vào lõi đồng.
2
Ép terminal
Dùng
kìm ép H4TC0003 để cr
imp chặt terminal với lõi đồng, đủ lực,
không tuột.
3
Lắp vào thân connector
Đẩy terminal vào vỏ connector đúng cực màu (đỏ +, đen −) đến khi cảm nhận “click” khóa hẳn.
4
Siết nắp khóa
Dùng cờ-lê H4TW0001 (hoặc siết tay theo hướng dẫn) để siết nắp/đai ốc, đảm bảo kín nước.
5
Kiểm tra điện áp & phân cực
Dùng VOM thang
0–600 V DC đo
Voc giữa dây + và −; xác nhận cực tính đúng trước khi cắm vào inverter.
Gắn nhãn (+/−) rõ ràng.
| Lưu ý nhanh |
1. Làm pull-test nhẹ sau khi cr imp; không để sợi đồng xòe.
|
2. Đường cáp gọn, không xoắn; tránh kéo căng tại đầu connector.
|
3. Chỉ cắm vào inverter sau khi đã kiểm tra Voc và cực tính của từng chuỗi.
|
V. Chuẩn Bị Cáp AC
Mục đích: Lắp đầu cắm AC và công tắc cô lập đúng chuẩn để vận hành/bảo trì an toàn, tránh nhảy CB sai hoặc hư hỏng đầu nối.
Quy tắc bắt buộc (an toàn – bố trí) – XEM CHI TIẾT ▾
Mỗi inverter có 1 công tắc
AC riêng, đặt phía AC của inverter;
không đặt bất kỳ tải nào giữa inverter và công tắc AC.
Khuyến nghị chọn công tắc/CB AC 1 pha, Uđm ≥ 250 V AC.
Vật tư & thông số dây — XEM CHI TIẾT ▾
1. Dây 3 lõi L–N–PE, tuốt áo ngoài ≈ 65–75 mm.
2. Tuốt lõi 17–19 mm, bấm ferrule cho từng lõi.
3. Tiết diện tham chiếu (theo hình): L/N: 4–6 mm², PE: 3–6 mm².

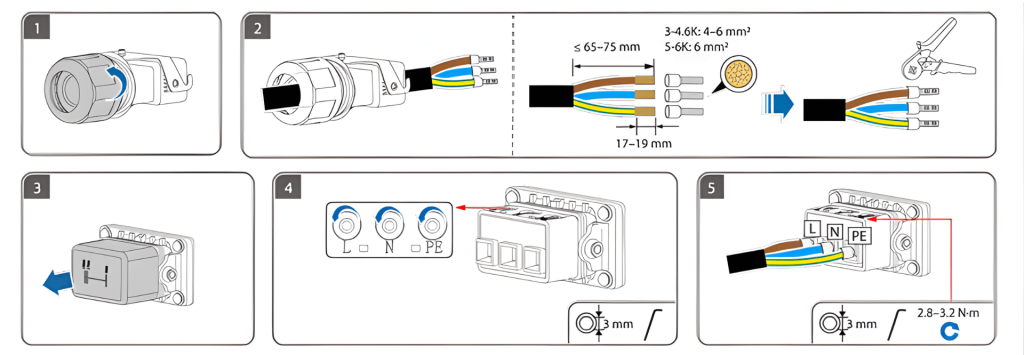

Các bước lắp đầu cắm cáp AC — XEM CHI TIẾT ▾
1
Chuẩn bị phích AC: tháo nắp/đai siết của đầu cắm và để sẵn.
2
Tuốt & bấm đầu dây: cáp 3 lõi L–N–PE, tuốt áo ngoài ~65–75 mm; tuốt mỗi lõi ~17–19 mm; bấm ferrule cho từng lõi.
3
Xếp lõi đúng vị trí: đưa L/N/PE vào các lỗ kẹp tương ứng và siết kẹp lõi với mô-men khuyến nghị ≈ 2,8–3,2 N·m.
4
Hoàn thiện đầu cắm: lắp nắp/đai siết, vặn chặt để chống tuột & kín nước; lưu ý hướng thoát cáp.
5
Kiểm tra cơ khí: xác nhận đai siết đã khóa, kẹp lõi đủ lực (≈ 2,8–3,2 N·m), không lộ sợi đồng trước khi cắm vào inverter.
Lỗi thường gặp cần tránh
|
| 1 |
Gom nhiều inverter qua chung một công tắc/CB. |
| 2 |
Tuốt lõi ngắn/dài sai chuẩn → kẹp không hết, nóng điểm nối. |
| 3 |
Bỏ qua ferrule hoặc siết không đủ 2,8–3,2 N·m. |
| 4 |
Lắp nhầm vị trí L/N/PE hoặc để đầu nối không kín nước. |
VI. Chuẩn Bị Cáp Tín Hiệu
Đấu các tín hiệu điều khiển/giám sát: RS485 (meter, pin lưu trữ, Smart Guard/EMMA…), ngõ vào số (DI1/DI2 – RSD/DRM), chân Enable, GND và PE cho chống nhiễu.
Chuẩn Bị Cáp & Đầu Chặn — XEM CHI TIẾT ▾
-
- 1
Dùng cáp Ø ngoài ≤ 4,0 mm, lõi 0,2–1,0 mm² (ưu tiên xoắn đôi, có shield). Tuốt lõi 8–10 mm và luồn đệm kín nước + đầu chặn vào cáp trước.
-
- 2
Cắm từng lõi vào đúng vị trí terminal
RS485/DI/EN/GND/PE trong inverter, siết vít kẹp chắc để không tuột, không lộ sợi đồng.
Mẹo chống nhiễu: Nếu cáp có shield, kẹp shield về PE một đầu (thường phía inverter).
Nhóm Cổng Tín Hiệu Trên Terminal — XEM CHI TIẾT ▾
-
- 1
RS485 (A/B): nhiều cặp dành cho thiết bị khác nhau (ví dụ: công tơ đo điện, BMS pin, SmartGuard/EMMA…).
-
- 3
EN+/EN− (Enable): cho phép/khóa một số chức năng theo sơ đồ của nhà sản xuất.
Lỗi Thường Gặp Cần Tránh
— XEM CHI TIẾT ▾
-
- 4
Gom nhiều thiết bị vào chung một cặp
RS485 khi
manual không cho phép.

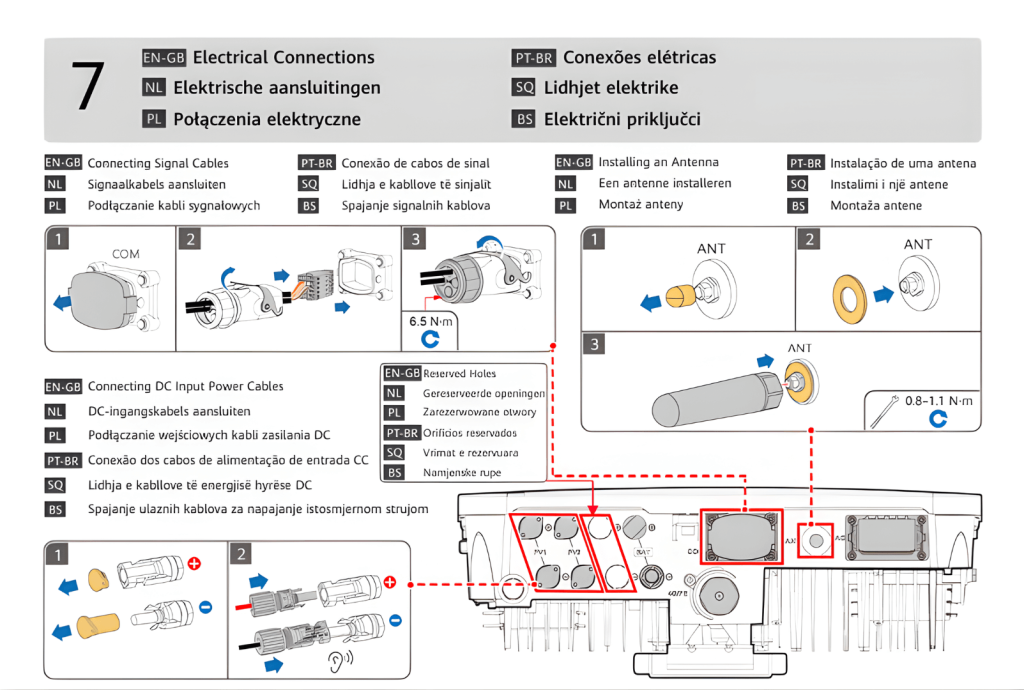

VII. Các kết nối điện
1. Connecting Signal Cables (Kết nối cáp tín hiệu – COM)
Dùng cho cáp truyền tín hiệu (RS485, CAN, hoặc tín hiệu điều khiển) giữa inverter và các thiết bị khác (ví dụ: Smart Dongle, meter, hoặc pin).
Các Bước Thực Hiện Kết Nối Cáp Tín Hiệu
— XEM CHI TIẾT ▾
- 3
Siết chặt connector với mô-men
6,5 N·m để đảm bảo tiếp xúc chắc chắn, đạt chuẩn chống nước
IP66.
Lưu ý: Chân COM thường chia ra A/B (RS485+) và B- (RS485−).
2. Connecting DC Input Power Cables (Kết nối dây DC đầu vào)
Đây là dây từ dàn pin (PV array) vào inverter.
Các Bước Thực Hiện Kết Nối Dây DC Đầu Vào — XEM CHI TIẾT ▾
-
- 2
Crimp đầu connector đúng cực (
+ và
−).
- 3
Gắn từng chuỗi
PV (
string) vào cổng
DC tương ứng.
Lưu Ý Khi Thực Hiện — XEM CHI TIẾT ▾
3. Installing an Antenna (Gắn ăng-ten Wi-Fi/4G)
Dùng cho các model inverter có Smart Dongle hoặc kết nối không dây.
Các Bước Gắng Ăng-Ten — XEM CHI TIẾT ▾
Lưu ý: Không để nước lọt vào đầu ANT.

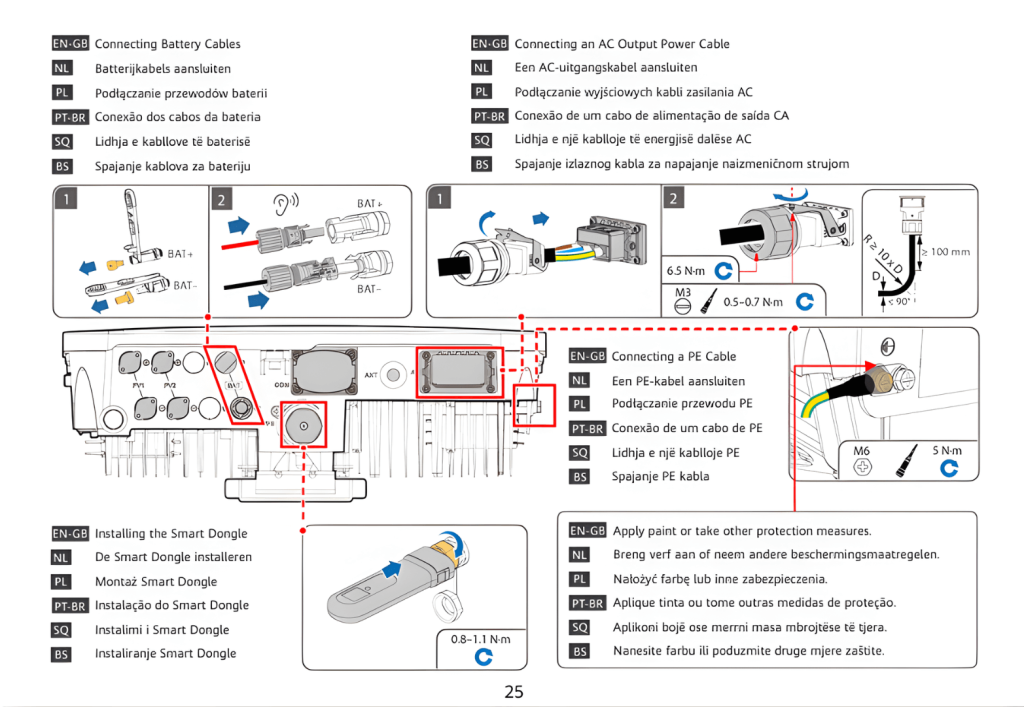

4. Connecting Battery Cables (Kết nối dây pin lưu trữ – BAT+ / BAT−)
Dành cho inverter Hybrid (có lưu trữ).
Các Bước Lắp Đặt — XEM CHI TIẾT ▾
Lưu Ý
— XEM CHI TIẾT ▾
5. Connecting an AC Output Power Cable (Kết nối dây AC đầu ra)
Dây này đi từ inverter → tủ điện AC / lưới.
Các Bước Lắp Đặt — XEM CHI TIẾT ▾
6. Connecting a PE Cable (Kết nối dây tiếp địa ngoài)
Dây này nối vỏ inverter với hệ thống tiếp địa (≤ 10 Ω).
Các Bước
— XEM CHI TIẾT ▾
Mục đích: Bảo vệ chống giật và sét lan truyền.
7. Installing the Smart Dongle (Lắp Smart Dongle)
Dùng để kết nối Wi-Fi hoặc 4G để giám sát hệ thống qua app.
Các Bước
— XEM CHI TIẾT ▾
Sau khi lắp: Đèn LED trên dongle sẽ sáng khi hoạt động.
8. Apply Paint or Protection (Sơn/bảo vệ chống oxy hóa đầu nối)
Sau khi hoàn tất các đấu nối, cần:
- Dùng mỡ cách điện hoặc sơn chống oxy hóa tại các điểm kim loại ngoài trời.
- Đảm bảo cấp bảo vệ IP65–IP66 được duy trì.

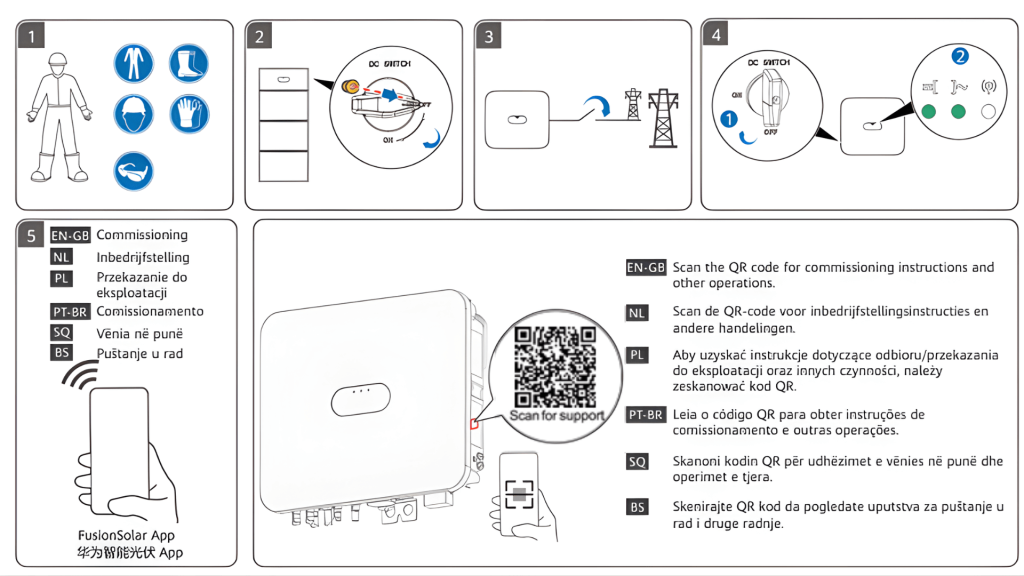

VIII – Power-On & Commissioning (Khởi động và nghiệm thu)
Khởi Động & Nghiệm Thu — XEM CHI TIẾT ▾
-
- 3
Cấu hình trên app: Mở
FusionSolar, quét QR; thiết lập grid code, thời gian, meter/battery (nếu có), mạng, giới hạn
công suất/PF/Volt-Var, RSD/DRM; cập nhật firmware nếu đề xuất.
-
- 4
Kiểm tra: Đo
Voc (và
Isc khi cần), kiểm tra thứ tự pha (3P); xác nhận
MPPT/AC/tần số ổn định, không cảnh báo.
