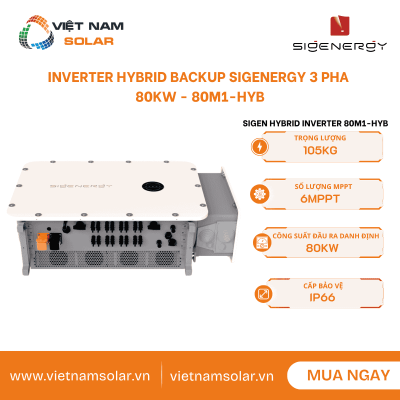

  2. Product image
📋

Tài liệu kỹ thuật Sigen PV 80M1-HYB
Việt Nam Solar tổng hợp đầy đủ 8 tài liệu dành cho Sigen PV 80M1-HYB - Inverter Hybrid Sigenergy 80 kW 3 Pha, bao gồm datasheet, installation guide, user manual, tài liệu xử lý lỗi, chính sách bảo hành và các liên kết tra cứu cần thiết.
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet (Thông Số) Sigen PV 80M1-HYB - Inverter Hybrid Sigenergy 80 kW 3 Pha Tại Đây
PDF Installation Guide (Hướng dẫn lắp đặt) Sigen PV 80M1-HYB - Inverter Hybrid Sigenergy 80 kW 3 Pha Tại Đây
PDF User Manual (Tài liệu cài đặt) Sigen PV 80M1-HYB - Inverter Hybrid Sigenergy 80 kW 3 Pha Tại Đây
⚙ Chứng nhận và bảo hành ▼ 5 tài liệu
WEB Troubleshooting Guide (Tài liệu xử lý lỗi) Đang cập nhật
WEB Warranty (Chính sách bảo hành) Sigen PV 80M1-HYB - Inverter Hybrid Sigenergy 80 kW 3 Pha Đang cập nhật
WEB Chứng Nhận Nhà Phân Phối Sigenergy Đang cập nhật
WEB Về thương hiệu Sigenergy Tại Đây
WEB Tra cứu số Seri Sigenergy chính hãng Đang cập nhật

Sigen PV 80M1-HYB – Inverter Hybrid Sigenergy 80 kW 3 Pha

88 ₫

⚙

Thông số kỹ thuật Sigen PV 80M1-HYB

Sigen PV 80M1-HYB · Inverter Hybrid Sigenergy 80kW 3 pha
80kW
(3 pha)
Công suất PV tối đa
160,000Wp
(đầu vào DC)
66
(chống bụi, chống nước)
10 năm
(Tiêu chuẩn)
DC Input (PV) / Đầu vào DC từ PV
Model code / Mã sản phẩm 80M1-HYB
Max. PV input power / Công suất PV đầu vào tối đa 160,000 Wp
Max. DC input voltage / Điện áp DC đầu vào tối đa 1,100 V
Nominal DC input voltage / Điện áp DC đầu vào danh định 600 @380/400 Vac, 720 @480 Vac V
Start-up voltage / Điện áp khởi động 180 V
MPPT voltage range / Dải điện áp MPPT 160 ~ 1,000 V
Number of MPP trackers / Số bộ MPPT 6
Number of PV strings per MPPT / Số chuỗi PV mỗi MPPT 2
Max. input current per MPPT / Dòng đầu vào tối đa mỗi MPPT 40 A
Max. short-circuit current per MPPT / Dòng ngắn mạch tối đa mỗi MPPT 60 A
DC Input (Battery) / Đầu vào DC từ pin lưu trữ
Battery module models / Mã mô-đun pin SigenStack BAT 12.0
Battery controller models / Mã bộ điều khiển pin SigenStack BC M2-0.5C-BST / SigenStack BC M2-1C-BST
Battery module quantity / Số mô-đun pin 4 ~ 21 pcs
Max. charge power / Công suất sạc tối đa 88,000 W
Max. discharge power / Công suất xả tối đa 88,000 W
Max. operating current / Dòng vận hành tối đa 180 A
AC Output (On-grid) / Đầu ra AC hòa lưới
Nominal output active power / Công suất tác dụng danh định 80,000 W
Max. output apparent power / Công suất biểu kiến tối đa 88,000 VA
Max. output active power (cos = 1) / Công suất tác dụng tối đa 88,000 W
Nominal output current @380 Vac / Dòng đầu ra danh định @380 Vac 121.5 A
Nominal output current @400 Vac / Dòng đầu ra danh định @400 Vac 115.9 A
Nominal output current @480 Vac / Dòng đầu ra danh định @480 Vac 96.3 A
Max. output current @380/400 Vac / Dòng đầu ra tối đa @380/400 Vac 133.7 A
Max. output current @480 Vac / Dòng đầu ra tối đa @480 Vac 105.9 A
Nominal output voltage / Điện áp đầu ra danh định 380 / 400 / 480, 3W+N+PE Vac
Nominal grid frequency / Tần số lưới danh định 50 / 60 Hz
Power factor / Hệ số công suất 0.8 sớm pha ~ 0.8 trễ pha
Total current harmonic distortion / Tổng méo hài dòng điện THDi < 2%
AC Input (On-grid) / Đầu vào AC hòa lưới
Max. input apparent power / Công suất biểu kiến đầu vào tối đa 160,000 VA
Max. input current @380/400 Vac / Dòng đầu vào tối đa @380/400 Vac 243.1 A
Max. input current @480 Vac / Dòng đầu vào tối đa @480 Vac 192.5 A
Max. continuous AC passthrough (grid to load) / Dòng AC truyền tải liên tục tối đa 133.7 A
AC Output (Backup) / Đầu ra AC dự phòng
Nominal output active power / Công suất tác dụng danh định 80,000 W
Max. output apparent power / Công suất biểu kiến tối đa 88,000 VA
Peak output power (10 seconds) / Công suất đỉnh 10 giây 120,000 W
Nominal output voltage / Điện áp đầu ra danh định 380 / 400 / 480, 3W+N+PE V
Nominal output frequency / Tần số đầu ra danh định 50 / 60 Hz
Total voltage harmonic distortion / Tổng méo hài điện áp THDv < 3%
Disruption time of backup switch / Thời gian chuyển mạch dự phòng 0 ms
Efficiency / Hiệu suất
Max. efficiency / Hiệu suất tối đa 98.3%
European efficiency / Hiệu suất châu Âu 98.0%
Battery max. efficiency / Hiệu suất pin tối đa 98.5%
Battery European efficiency / Hiệu suất pin châu Âu 98.3%
Protection / Bảo vệ
Safety protection feature / Tính năng bảo vệ an toàn Bảo vệ ngược cực DC, giám sát cách điện, giám sát dòng rò, ngắt mạch hồ quang, bảo vệ quá dòng/quá áp/ngắn mạch AC, chống sét DC/AC Type II, bảo vệ chống tách đảo
General Data / Thông số chung
Dimensions (W / H / D) / Kích thước (Rộng / Cao / Sâu) 1097 / 668 / 340 mm
Weight / Trọng lượng 105 kg
Storage temperature range / Dải nhiệt độ lưu trữ -40 ~ 70°C
Operating temperature range / Dải nhiệt độ vận hành -30 ~ 60°C
Relative humidity range / Dải độ ẩm tương đối 0% ~ 100%
Max. operating altitude / Độ cao vận hành tối đa 5,000 m (giảm công suất từ 4,000 m)
Cooling / Làm mát Làm mát bằng quạt thông minh
Ingress protection rating / Cấp bảo vệ kháng bụi, nước IP66
Communication / Truyền thông WLAN / Fast Ethernet / RS485 / Sigen CommMod (4G/3G/2G)
Standard Compliance / Tiêu chuẩn tuân thủ
Standard / Tiêu chuẩn IEC / EN 62109-1, IEC / EN 62109-2, IEC / EN 61000-6-1, IEC / EN 61000-6-2
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , Thẻ: , , ,
× Đóng
1 / 2
Featured image
Product image

1. Inverter Hybrid Sigenergy 80 kW 3 Pha Bảo Hành 10 Năm – Sigen PV 80M1-HYB

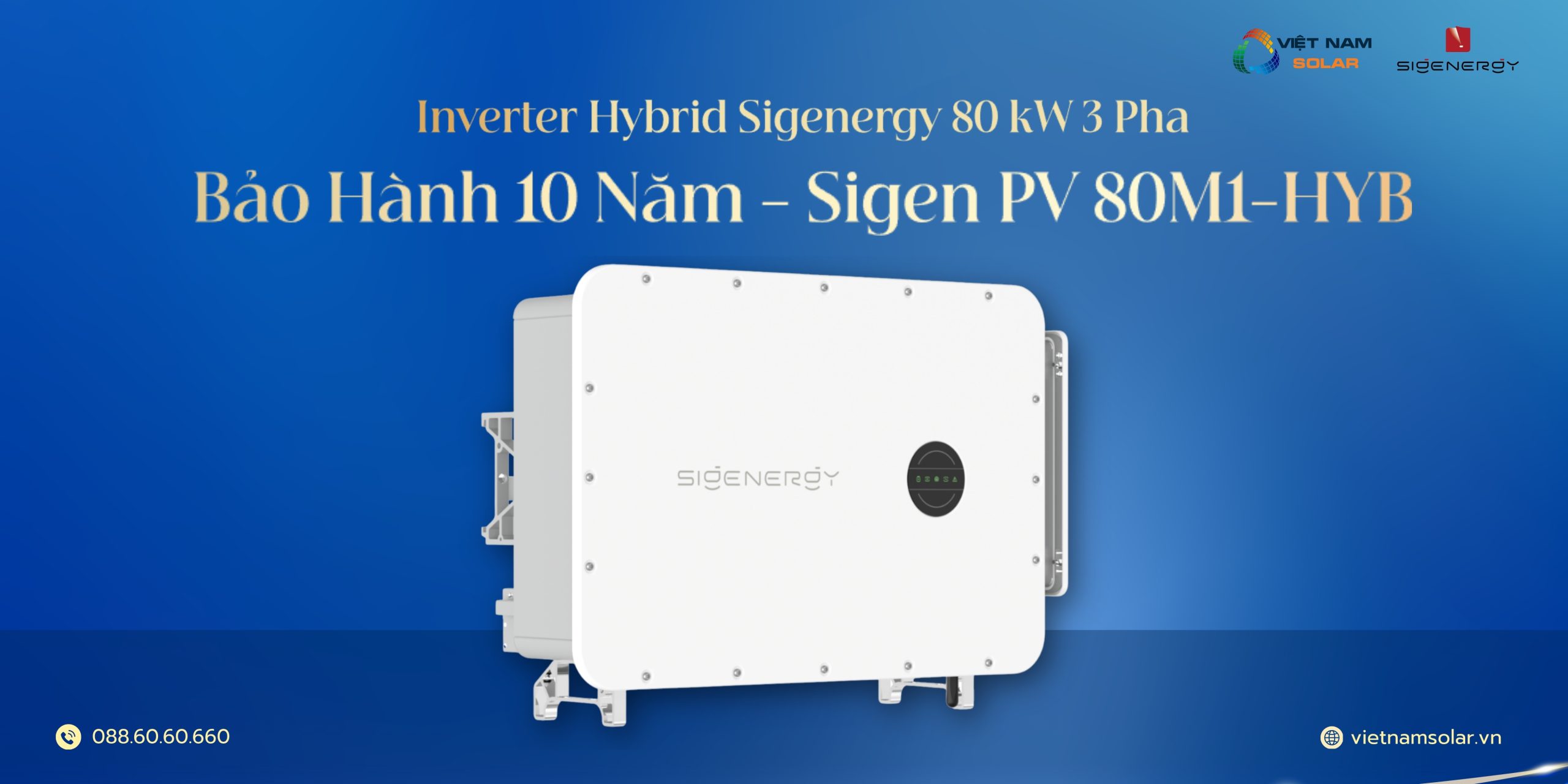

inverter hybrid sigenergy 80 kw 3 pha sigen pv 80m1 hyb scaled

Inverter Hybrid Sigenergy 80 kW 3 Pha – Sigen PV 80M1-HYB là giải pháp biến tần – lưu trữ thế hệ mới dành cho nhà máy vừa và lớn, kho lạnh, trung tâm thương mại, tòa nhà văn phòng… cần hệ thống điện mặt trời có khả năng backup chủ động khi mất điện. Với công suất 80 kW, thiết bị đáp ứng tốt các phụ tải quan trọng, giúp doanh nghiệp vừa tiết kiệm chi phí vận hành vừa duy trì hoạt động liên tục.

Model 80M1-HYB được trang bị 6 MPPT độc lập, mỗi MPPT hỗ trợ 2 chuỗi PV cùng dải điện áp MPPT rộng 160–1000 V, cho phép kỹ sư thiết kế dàn pin linh hoạt trên nhiều mái khác nhau, giảm suy hao khi có bóng che hoặc chênh lệch bức xạ. Ở phía lưu trữ, inverter làm việc trực tiếp với hệ pin SigenStack BAT 12.0, hỗ trợ công suất sạc/xả tối đa 88 kW, phù hợp cho các kịch bản cắt đỉnh phụ tải, lưu trữ điện dư dùng ban đêm và tối ưu hóa tiền điện theo biểu giá giờ cao điểm – thấp điểm.

Ở chế độ hòa lưới, Sigen PV 80M1-HYB cung cấp công suất hoạt động tối đa 88 kW, điện áp đầu ra danh định 380/400/480 V; khi chuyển sang chế độ backup (micro-grid), thiết bị có thể phát tới 120 kW trong 10 giây giúp khởi động an toàn các tải công suất lớn như motor, máy nén, bơm công nghiệp… Hiệu suất tối đa 98,3%, vỏ máy chuẩn IP66 chống bụi và nước kết hợp bảo hành 10 năm từ Sigenergy, biến Sigen PV 80M1-HYB trở thành lựa chọn lý tưởng cho các doanh nghiệp đang tìm kiếm giải pháp điện mặt trời – lưu trữ an toàn, ổn định và tối ưu chi phí vận hành lâu dài.

2. Thông số kỹ thuật Inverter Hybrid Sigenergy 80 kW 3 Pha (SigenStack)

Bảng Thông Số Kỹ Thuật – Inverter Hybrid Sigenergy 80 kW 3 Pha – Sigen PV 80M1-HYB

Thông số / Specification Giá trị / Value
DC Input (PV)
Dải điện áp MPPT
MPPT Voltage Range		 160 – 1000 V
Số lượng MPPT trackers
Number of MPPT Trackers		 6 MPPT
Số chuỗi PV mỗi MPPT
PV Strings per MPPT		 2 strings / MPPT
Dòng vào tối đa mỗi MPPT
Max Input Current per MPPT		 40 A
DC Input (Battery)
Model pin lưu trữ tương thích
Compatible Battery Model		 SigenStack BAT 12.0
Công suất sạc/xả tối đa
Max Charge/Discharge Power		 88 kW
AC Output (On-grid)
Công suất tác dụng tối đa
Max Output Active Power		 88 kW
Điện áp đầu ra danh định
Nominal Output Voltage		 380 / 400 / 480 V
AC Output (Backup)
Công suất đỉnh (10 giây)
Peak Output Power (10 seconds)		 120 kW
Hiệu suất / Efficiency
Hiệu suất tối đa
Max Efficiency		 98.3%
Thông tin chung / General Information
Kích thước (W × H × D)
Dimensions (W × H × D)		 1097 × 668 × 340 mm
Cấp bảo vệ vỏ máy
Ingress Protection Rating		 IP66

3. Hướng dẫn cài đặt nhanh Inverter Hybrid Sigenergy 80 kW 3 Pha

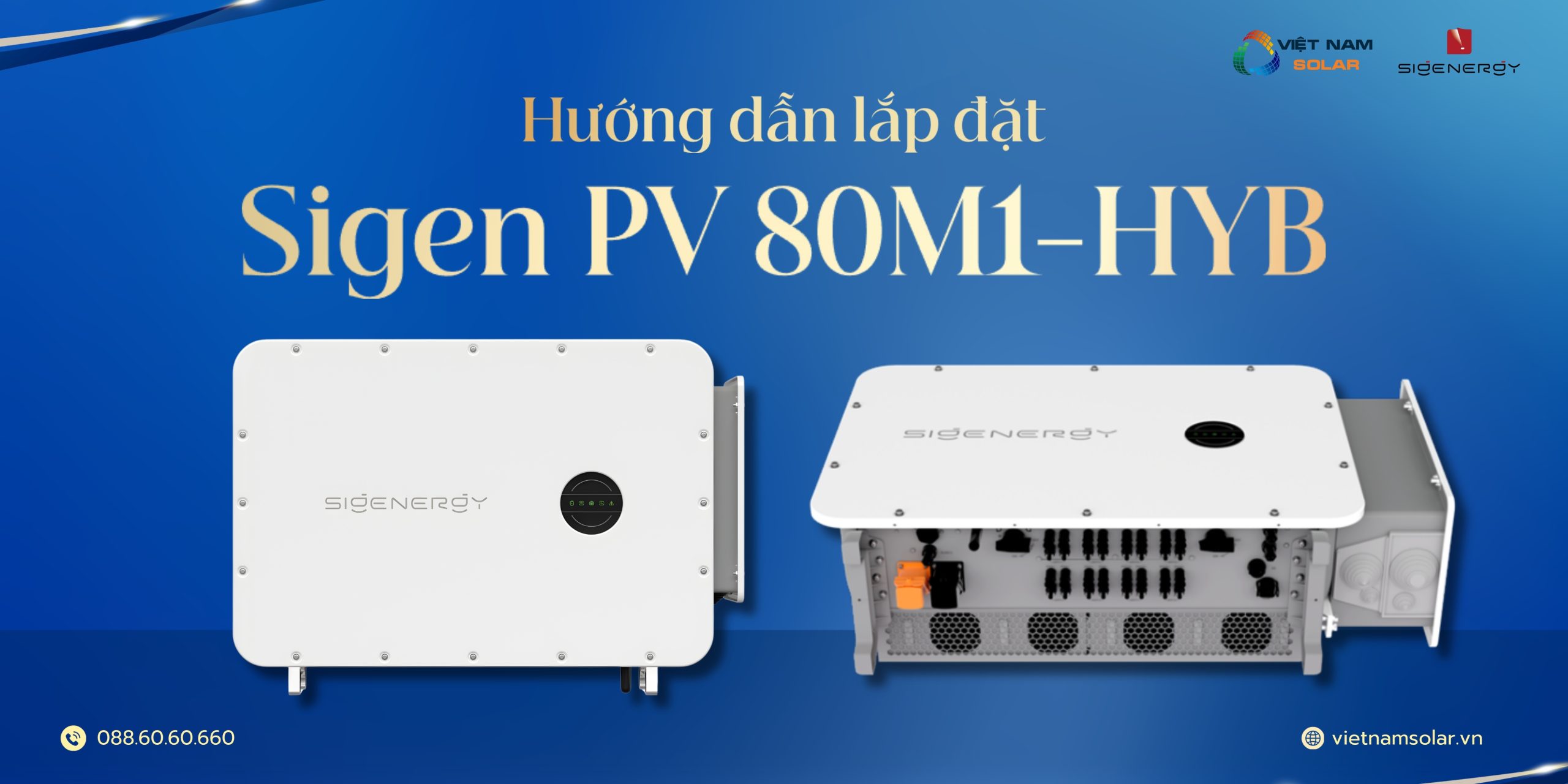

inverter hybrid sigenergy 80 kw 3 pha sigen pv 80m1 hyb 1 1 scaled

Ai được phép thao tác

  • Chỉ kỹ thuật viên đã được đào tạo về điện mặt trời, hiểu nguyên lý hệ thống và quy định địa phương.
  • Nắm rõ ký hiệu cảnh báo: Danger (nguy hiểm chết người), Warning (chấn thương/thiệt hại), Caution (hỏng thiết bị), Important (mẹo/nhắc quan trọng).
Cảnh báo: Không thao tác “live” khi thiết bị đang mang điện. Luôn sử dụng PPE đúng chuẩn.

Quy định chung trước khi làm việc

  • Đọc kỹ toàn bộ hướng dẫn trước khi lắp đặt/vận hành/bảo trì.
  • Không làm việc khi thiết bị có điện (cấm thao tác “live”).
  • Không làm ngoài trời khi có mưa, giông, gió lớn.
  • Không rửa hay để thiết bị dính nước/dầu/cồn; không va đập/kéo lê/đứng lên thiết bị.
  • Kiểm tra hình dạng/không mùi lạ trước khi bật. Nếu bất thường → ngừng thao tác.
  • Trang bị PPE: găng cách điện, giày bảo hộ, mũ; tháo đồ kim loại đeo tay/cổ.
  • Dùng dụng cụ cách điện; luôn đấu PE (tiếp địa) trước, và tháo PE sau cùng khi thay thế.
  • Trước khi chạm terminal, đo kiểm đảm bảo không còn điện áp.
  • Tránh làm rơi dị vật vào trong máy.

Vận chuyển

  • Đeo găng và giày bảo hộ; lựa chọn phương tiện nâng phù hợp tải trọng.
  • Tôn trọng hướng mũi tên trên bao bì; không nghiêng quá 15° khi còn đóng gói, ≤ 10° sau khi mở thùng.
  • Khi dùng forklift, nâng ở giữa, có người cảnh giới, không đứng dưới càng.

Lưu kho

  • Kho sạch, khô, không nắng trực tiếp, tránh ẩm/muối/hóa chất/côn trùng gặm nhấm.
  • Nhiệt độ lưu kho: −40…70 °C (khuyến nghị 20…30 °C); RH 0–95%.
  • Ghi chép nhiệt/ẩm định kỳ; xuất kho theo nguyên tắc FIFO.

Lắp đặt an toàn

Treo máy & thao tác trên cao
  • Chuẩn bị người đỡ tải khi nhấc/treo để tránh trượt tay.
  • Chỉ dùng thang đạt chuẩn; gần nguồn điện nên dùng thang gỗ hoặc sợi thủy tinh.
  • Thang chữ A/duỗi thẳng giữ góc 60–70°, có người giám sát.
  • Không ném đồ từ trên cao; chốt/khóa cửa khu vực làm việc.
Khoan – bắt vít
  • Không khoan trên thân thiết bị.
  • Đeo kính/găng; đặt thiết bị xa vị trí khoan để mạt không rơi vào.
  • Vệ sinh mạt khoan ngay sau thao tác.

Đấu nối cáp đúng cách

  • Xác nhận thiết bị không hư hỏng trước khi đấu.
  • Trước khi gắn/tháo cáp, ngắt toàn bộ ACB/MCB phía trước/sau và công tắc riêng của thiết bị.
  • Đi dây gọn theo nhóm, không vắt chéo; không dùng dây rách cách điện; tránh mép sắc.
  • Tránh nguồn nhiệt (ống khói, khu vực nóng) để không lão hóa cáp.
  • Nhiệt độ lắp đặt ≥ 0 °C: nếu cáp lưu kho < 0 °C, chuyển vào nơi > 0 °C ít nhất 24 giờ trước khi thi công để tránh nứt vỏ.
Mẹo VNS: Đánh số đầu cáp/đầu cực bằng tem có nhiệt để truy vết nhanh và giảm lỗi đấu nhầm cực.

Vận hành định kỳ (Routine)

  • Không làm việc khi thời tiết xấu; không vệ sinh bằng nước/dầu/cồn.
  • Quan sát vỏ máy; nếu trầy xước, sơn dặm chống ăn mòn.
  • Mỗi lần thao tác/kiểm tra: PPE đầy đủ, đo kiểm không có điện áp còn dư ở điểm chạm.

Bảo trì – thay thế

  • Cắt toàn bộ nguồn AC/DC, chờ theo nhãn thời gian xả tụ trên thiết bị rồi mới mở máy.
  • Sau khi khắc phục xong lỗi hoặc thay xong linh kiện, chỉ cấp điện lại khi đã an toàn.

Hướng dẫn vận hành nhanh cho Inverter Hybrid Sigenergy 80kW 3 Pha

Trước khi bật nguồn

  • Kiểm tra tiếp địa (Rđất < 10 Ω), siết chặt terminal AC (L/N/PE), DC PV (+/−) đúng cực, cổng pin/RS485 (nếu có).
  • Đảm bảo khoảng hở làm mát ≥ 30 cm mỗi bên; thiết bị đứng thẳng, không bị mưa hắt.

Trình tự cấp nguồn

Bật AC MCB → bật DC PV → (nếu có pin) bật CB pin theo trình tự hãng. Đợi máy khởi động, đèn/trạng thái trên app chuyển RUN/ON.

Kết nối & cấu hình trên ứng dụng

  • Gắn Wi-Fi dongle/Ethernet; mở Sigenergy Portal (app).
  • Quét QR trên máy, khai báo site, múi giờ, công tơ/CT (nếu zero-export), chế độ hoạt động (On-grid/Hybrid/Backup).
  • Chạy Commissioning Test (tự chẩn đoán); cập nhật Firmware OTA khi có.

Kiểm tra lần đầu

  • So điện áp Voc/Isc theo chuỗi; kiểm tra công suất PV, dòng AC, trạng thái pin (nếu có).
  • Thử backup: mô phỏng mất lưới, xác nhận tải ưu tiên vẫn chạy, thời gian chuyển mạch ngắn.
  • Ghi nhận thông số ban đầu (nhật ký công trình).

Vận hành thường ngày

  • Theo dõi sản lượng, trạng thái pin, cảnh báo trên app/web.
  • Đặt lịch/chiến lược sạc-xả (Time-of-Use) nếu cần tối ưu hóa tiền điện.
  • Định kỳ làm sạch bụi bẩn bên ngoài vỏ (không dùng nước trực tiếp), kiểm tra siết lại bulông cáp.

Những điều tuyệt đối không làm

  • Không mở nắp/đấu dây khi đang mang điện.
  • Không làm dưới mưa/giông; không dùng nước rửa máy.
  • Không tự ý tháo rời/chỉnh sửa firmware khi chưa được hãng ủy quyền.
  • Không sử dụng phụ kiện khác quy chuẩn nhà sản xuất; không thay đổi mục đích sử dụng thiết bị.
Tương thích điện thoại & máy tính: Các khối dùng CSS Grid auto-fit (tự co giãn), bảng/khối có overflow-x:auto khi cần; toàn bộ inline CSS đảm bảo dán thẳng vào WordPress/Flatsome hiển thị tốt trên mobile/desktop.

4. FAQ_Inverter Hybrid Sigenergy 80 kW 3 Pha (Sigen PV 80M1 – HYB)

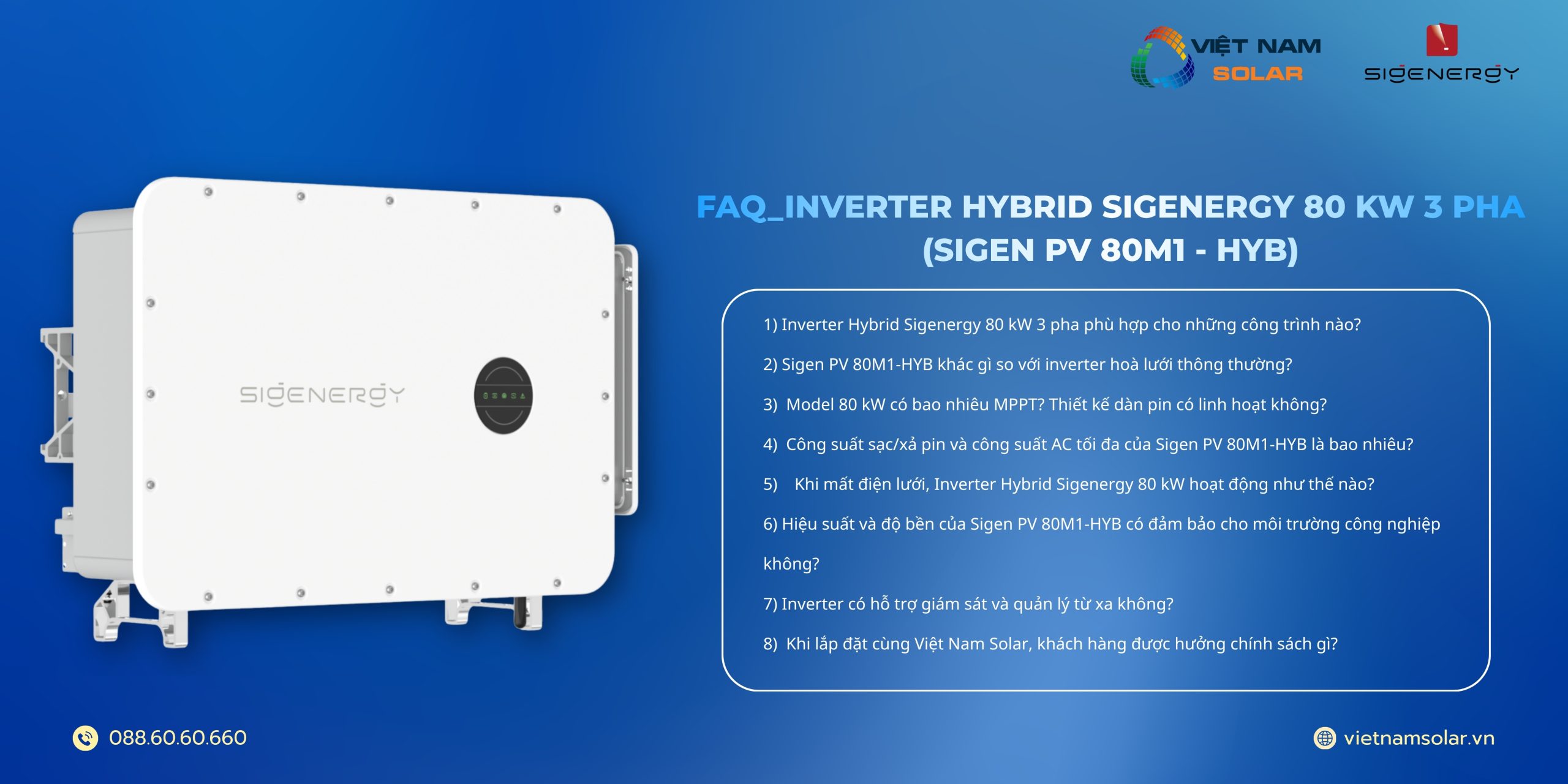

inverter hybrid sigenergy 80 kw 3 pha sigen pv80m1 hyb 1 scaled

1. Inverter Hybrid Sigenergy 80 kW 3 pha phù hợp cho những công trình nào?
Sigen PV 80M1-HYB phù hợp cho nhà máy vừa và lớn, kho lạnh, xưởng sản xuất, trung tâm thương mại, toà nhà văn phòng, bệnh viện, trung tâm dữ liệu… có phụ tải từ khoảng 80–150 kW, cần hệ thống điện mặt trời – lưu trữ có khả năng backup chủ động khi lưới mất điện.

2. Sigen PV 80M1-HYB khác gì so với inverter hoà lưới thông thường?
Inverter hoà lưới thông thường chỉ phát điện khi có lưới và không tích trữ năng lượng.
Sigen PV 80M1-HYB là inverter hybrid backup:

  • Kết hợp điện mặt trời với pin lưu trữ SigenStack BAT 12.0;
  • Có khả năng tách lưới, tạo micro-grid và cấp điện dự phòng cho tải ưu tiên;
  • Hỗ trợ chiến lược sạc/xả theo giờ cao điểm – thấp điểm để tối ưu chi phí tiền điện.

3. Model 80 kW có bao nhiêu MPPT? Thiết kế dàn pin có linh hoạt không?
Sigen PV 80M1-HYB được trang bị 6 MPPT độc lập, mỗi MPPT hỗ trợ 2 strings PV với dải điện áp MPPT rộng 160–1000 V.
Nhờ đó kỹ sư có thể chia dàn pin theo nhiều hướng, nhiều độ nghiêng khác nhau, giảm suy hao khi có bóng che cục bộ hoặc chênh lệch bức xạ trên mái.

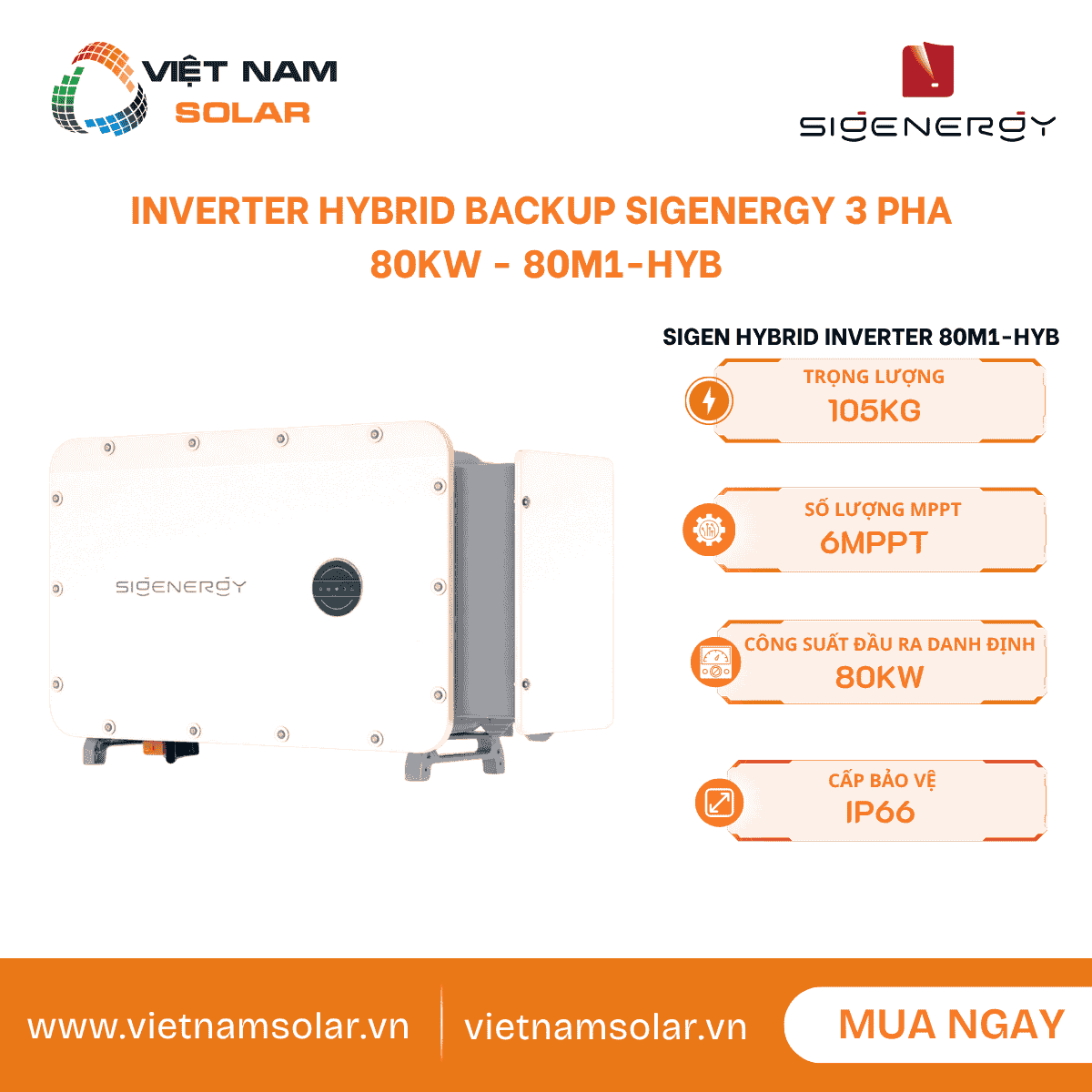

4. Công suất sạc/xả pin và công suất AC tối đa của Sigen PV 80M1-HYB là bao nhiêu?

Đối với model 80 kW:

  • Công suất sạc/xả pin tối đa: 88 kW;
  • Công suất hoạt động tối đa ở chế độ hoà lưới: 88 kW;
  • Công suất đỉnh ở chế độ backup (10 giây): 120 kW.

Cấu hình này giúp hệ thống đáp ứng tốt phụ tải lớn và những thời điểm khởi động tải nặng.

5. Khi mất điện lưới, Inverter Hybrid Sigenergy 80 kW hoạt động như thế nào?
Khi được cấu hình chế độ backup/micro-grid và kết hợp cùng pin lưu trữ, inverter sẽ tách khỏi lưới và hình thành lưới độc lập, cấp điện cho các tải ưu tiên như kho lạnh, dây chuyền sản xuất quan trọng, server, chiếu sáng an toàn… Công suất đỉnh 120 kW trong 10 giây giúp khởi động motor và máy nén mà không gây sụt áp nghiêm trọng.

6. Hiệu suất và độ bền của Sigen PV 80M1-HYB có phù hợp môi trường công nghiệp không?
Thiết bị đạt hiệu suất tối đa 98,3%, vỏ máy chuẩn IP66 chống bụi và nước, có thể lắp ngoài trời trong môi trường bụi, ẩm hoặc gần biển
khi tuân thủ đúng khuyến nghị lắp đặt (khoảng cách thông gió, che mưa trực tiếp…). Đây là lựa chọn phù hợp cho điều kiện công nghiệp khắc nghiệt tại Việt Nam.

7. Inverter có hỗ trợ giám sát và quản lý từ xa không?
Có. Inverter Hybrid Sigenergy 80 kW kết nối với nền tảng giám sát của Sigenergy, cho phép theo dõi sản lượng PV, trạng thái pin lưu trữ, công suất tức thời, cảnh báo lỗi và xuất báo cáo. Chủ đầu tư và đội vận hành có thể quản lý hệ thống qua web hoặc ứng dụng di động.

8. Khi lắp đặt cùng Việt Nam Solar, khách hàng được hưởng chính sách gì?
Khi triển khai Inverter Hybrid Sigenergy 80 kW 3 pha – Sigen PV 80M1-HYB cùng Việt Nam Solar,
khách hàng được:

  • Khảo sát, tư vấn thiết kế giải pháp PV + lưu trữ tối ưu theo phụ tải thực tế;
  • Cung cấp thiết bị Sigenergy chính hãng kèm CO/CQ đầy đủ;
  • Thi công – chạy thử – nghiệm thu hệ thống trọn gói;
  • Hỗ trợ cấu hình chiến lược sạc/xả, giám sát từ xa và đào tạo vận hành;
  • Bảo hành 10 năm cho inverter và hỗ trợ kỹ thuật suốt vòng đời dự án.
Tìm Cửa Hàng Gần Bạn
Tìm Cửa Hàng Gần Bạn
Xem Công Trình Tiktok
Xem Công Trình Tiktok
Xem Công Trình Facebook
Xem Công Trình Facebook
Nhận Giá Lắp Điện Mặt Trời ZALO
