Quy trình lắp đặt tiếp địa hệ thống pin mặt trời đúng chuẩn

Tiếp địa hệ thống pin mặt trời đóng vai trò vô cùng quan trọng để đảm bảo an toàn và hiệu suất của hệ thống. Kết nối đúng và chất lượng của tiếp địa ảnh hưởng trực tiếp đến khả năng chống sét, bảo vệ thiết bị và người sử dụng, cũng như giảm thiểu rủi ro điện áp và các vấn đề liên quan đến dòng điện chạy qua hệ thống. Hãy cùng Việt Nam Solar tìm hiểu sâu hơn về vai trò quan trọng của tiếp địa trong hệ thống pin mặt trời.

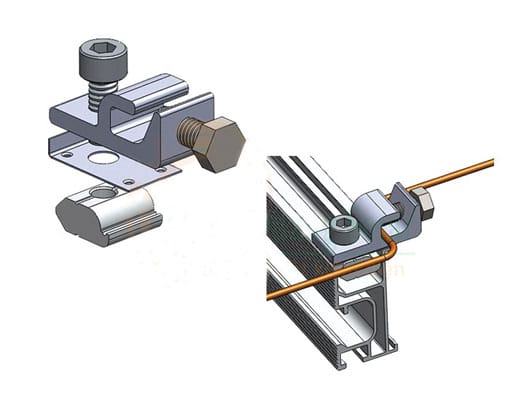

Tiếp địa hệ thống pin mặt trời là gì?

Tiếp địa hệ thống pin mặt trời là kết nối các thiết bị điện với mặt đất để tạo ra một điểm cơ sở có điện thế bằng không hoặc gần bằng không. Mục đích chính của tiếp địa là bảo vệ người sử dụng và thiết bị khỏi sét, điện áp quá cao và chạm pha, cùng với việc cải thiện chất lượng điện năng bằng cách giảm nhiễu điện từ và duy trì điện áp ổn định.

Trong hệ thống pin mặt trời, tiếp địa là bắt buộc để bảo vệ các tấm pin, inverter, giàn khung và các phụ kiện khác khỏi sự tác động của sét và các hiện tượng điện từ khác. Ngoài ra, tiếp địa còn giúp giảm tổn hao điện năng do sự khác biệt về điện áp giữa các tấm pin và giữa các chuỗi pin. Tiếp địa cũng tuân thủ các quy chuẩn kỹ thuật và an toàn khi lắp đặt hệ thống pin mặt trời.

Vai trò của việc tiếp địa hệ thống pin mặt trời

Tiếp địa trong hệ thống điện mặt trời có các vai trò quan trọng:

• Bảo vệ an toàn: Tiếp địa đảm bảo an toàn cho người sử dụng bằng cách định tuyến dòng điện rò đi vào một điểm tiếp địa và xuống đất, ngăn ngừa nguy cơ gây sốc điện và bảo vệ con người khỏi nguy hiểm.
• Bảo vệ thiết bị: Tiếp địa giúp giảm nguy cơ hỏng hóc và hư hại các thiết bị trong hệ thống điện mặt trời. Nếu xảy ra sét đánh, điện tích từ sét sẽ được định tuyến qua hệ thống tiếp địa và chảy xuống đất, tránh làm hỏng các tấm pin và thiết bị khác.
• Giới hạn điện áp: Tiếp địa giúp đảm bảo rằng điện áp trong hệ thống không vượt quá giới hạn cho phép. Điều này giúp tránh nguy cơ cháy nổ và hỏa hoạn nghiêm trọng, đảm bảo an toàn cho hệ thống và các thành phần điện.
• Giảm thiểu tổn hao điện năng: Tiếp địa hỗ trợ giảm thiểu tổn hao điện năng do chênh lệch điện áp giữa các tấm pin hoặc dãy pin trong hệ thống. Điều này giúp tối ưu hóa hiệu suất hoạt động và đảm bảo rằng điện năng được sử dụng một cách hiệu quả trong hệ thống.

Các loại tiếp địa hệ thống pin mặt trời

Hiện nay, trong hệ thống pin mặt trời, có hai loại tiếp địa chính là tiếp địa dương cực và tiếp địa âm cực.

• Tiếp địa dương cực: Kết nối cực dương của tấm pin mặt trời với mặt đất.
• Tiếp địa âm cực: Kết nối cực âm của tấm pin mặt trời với mặt đất.

Để lựa chọn loại tiếp địa phù hợp, cần xem xét nhiều yếu tố như loại pin năng lượng, dòng inverter, loại khung giàn và điều kiện lắp đặt. Dưới đây là hướng dẫn giúp bạn chọn loại tiếp địa phù hợp:

• Loại pin năng lượng: Nếu hệ thống sử dụng các tấm pin có lớp phủ EVA hoặc Tedlar, nên chọn tiếp địa dương cực để ngăn ngừa hiện tượng điện phân gây hư hại cho lớp phủ của tấm pin.
• Loại pin năng lượng: Nếu hệ thống sử dụng các tấm pin có lớp phủ Teflon hoặc Kynar, nên chọn tiếp địa âm cực cho hệ thống.
• Inverter: Nếu inverter có tính năng tiếp địa cực tự động, hãy tuân theo hướng dẫn của nhà sản xuất để lựa chọn loại tiếp địa phù hợp.
• Khung giàn: Nếu khung giàn được làm bằng kim loại, nên kết nối tiếp địa cho khung giàn để ngăn ngừa điện áp không mong muốn và giảm nguy cơ cháy nổ.
• Địa điểm lắp đặt: Nếu hệ thống được lắp đặt ở khu vực thường xảy ra sét, nên sử dụng các thiết bị chống sét cho cả mạch DC và AC.

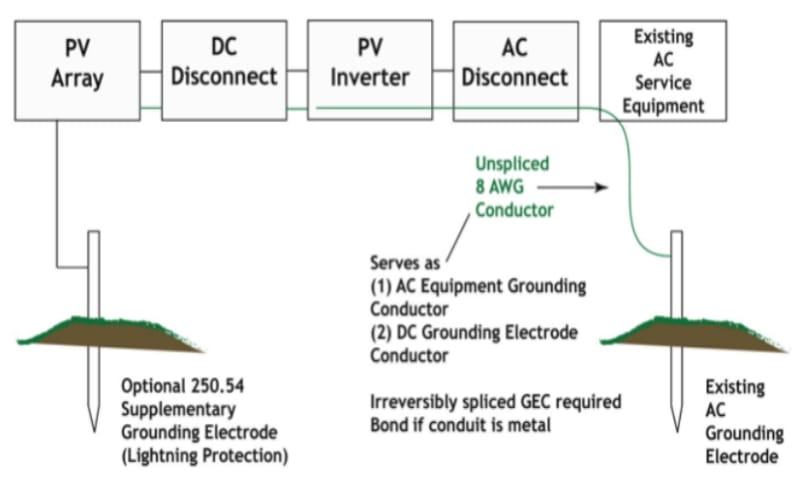

Cách lắp tiếp địa cho hệ thống pin mặt trời

Để tiến hành tiếp địa cho hệ thống pin mặt trời, hãy làm theo các bước sau đây:

Bước 1: Chọn vị trí lắp đặt cọc tiếp địa gần hệ thống pin mặt trời và xa các nguồn gây nhiễu điện từ. Cọc tiếp địa có thể là thanh thép hoặc ống thép từ 1,5 m đến 3 m và chôn sâu vào đất.

Bước 2: Kết nối các tấm pin lại với nhau bằng kẹp hoặc miếng tiếp địa để tạo thành chuỗi pin. Sau đó, sử dụng cáp DC để kết nối các chuỗi pin thành một mảng pin. Đảm bảo rằng các cáp DC được bảo vệ bằng vỏ chống cháy và chống thấm nước.

Bước 3: Kết nối một trong hai cực của mảng pin (dương hoặc âm) với một trong hai cực của bộ biến đổi (inverter) bằng cáp DC. Sau đó, kết nối cực còn lại của mảng pin với cọc tiếp địa bằng cáp DC. Đảm bảo rằng các cáp DC được khóa hoặc bu lông chặt để tránh lỏng.

Bước 4: Kết nối hai cực của bộ biến đổi với hai cực của bộ biến áp (nếu có) hoặc hai cực của công tơ điện bằng cáp AC. Sau đó, kết nối một trong hai cực của biến áp hoặc công tơ điện với cọc tiếp địa bằng cáp AC. Đảm bảo rằng các cáp AC được khóa hoặc bu lông chặt để tránh lỏng.

Bước 5: Kiểm tra lại các kết nối và đo kiểm tra điện áp và dòng điện của hệ thống. Nếu phát hiện bất kỳ vấn đề gì, hãy tìm nguyên nhân và khắc phục ngay.

Bước 6: Lắp đặt các thiết bị bảo vệ chống sét cho hệ thống pin mặt trời. Sử dụng kim thu sét, cáp dẫn sét và các thiết bị chống sét phân tán cho cả mạch DC và AC.

Bước 7: Hoàn thiện việc lắp đặt và vận hành hệ thống pin mặt trời. Kiểm tra lại các thông số kỹ thuật và đảm bảo rằng hệ thống hoạt động ổn định và an toàn.

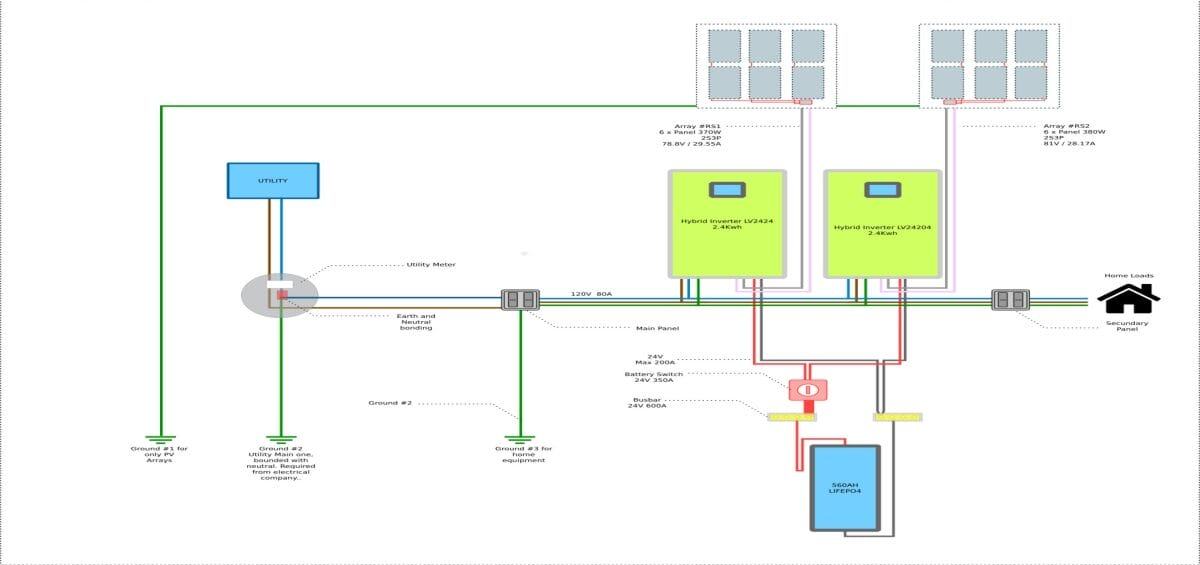

Các yêu cầu lắp tiếp địa cần tuân thủ trong hệ thống pin mặt trời

Trong hệ thống pin mặt trời, các yêu cầu tiếp địa cần tuân thủ để đảm bảo an toàn và hiệu suất hoạt động của hệ thống bao gồm:

• Vật liệu tiếp địa: Sử dụng vật liệu tiếp địa có khả năng dẫn điện tốt như thép mạ kẽm hoặc đồng. Vật liệu này có khả năng chịu ẩm tốt và không bị ăn mòn dễ dàng.
• Cọc tiếp địa: Chôn cọc tiếp địa đủ sâu để đảm bảo đất xung quanh có khả năng dẫn điện tốt. Điều này đảm bảo rằng tiếp địa sẽ tiếp xúc trực tiếp với đất và tạo ra một con đường dẫn an toàn cho dòng điện.
• Kết nối tiếp địa: Kết nối tiếp địa phải được thực hiện chặt chẽ và đúng kỹ thuật để tránh lỏng. Sử dụng các phụ kiện tiếp địa chất lượng cao và đảm bảo chúng được bảo vệ chống lại ảnh hưởng của môi trường và thời tiết.
• Liên tục và hiệu quả: Đảm bảo hệ thống tiếp địa liên tục và hiệu quả trong suốt toàn bộ hệ thống pin mặt trời. Các thành phần như tấm pin, biến tần, khung giàn giá đỡ… đều phải được kết nối chặt chẽ với tiếp địa.
• Kiểm tra và bảo trì: Thực hiện kiểm tra định kỳ và bảo trì hệ thống tiếp địa để đảm bảo nó vẫn hoạt động hiệu quả. Kiểm tra nhanh chóng các kết nối, bảo vệ chống sét và các thành phần tiếp địa khác để phát hiện và khắc phục sự cố kịp thời.

Nguy cơ xảy ra khi lắp đặt tiếp địa hệ thống pin mặt trời sai cách

Tiếp địa là một phần quan trọng trong hệ thống điện mặt trời. Nếu không được thực hiện đúng cách hoặc sử dụng vật liệu tiếp địa không đạt chuẩn, có thể gây ra những nguy hiểm nghiêm trọng cho hệ thống và cả sự an toàn của con người.

Việc lắp đặt tiếp địa hệ thống pin mặt trời sai cách có thể gây ra các vấn đề như chập điện, cháy nổ, thiệt hại tài sản và nguy hiểm cho con người. Nếu không khảo sát kỹ trước khi lắp đặt, nó còn có thể gây thiệt hại cho các công trình ngầm dưới mặt đất.

Trong trường hợp của hệ thống điện mặt trời dân dụng hoặc công nghiệp, việc lắp đặt tiếp địa là bắt buộc để đảm bảo an toàn. Tất cả các thành phần của hệ thống như tấm pin, biến tần, khung giàn giá đỡ… đều phải được tiếp địa. Nếu bạn không có kinh nghiệm trong lắp đặt tiếp địa, tốt nhất là tìm đến các chuyên gia hoặc các công ty uy tín chuyên lắp đặt điện mặt trời để được tư vấn hoặc lắp đặt chính xác. Điều này sẽ giúp bạn tránh rủi ro không đáng có trong quá trình lắp đặt hệ thống điện mặt trời.

Lời kết

Hy vọng qua bài viết của Việt Nam Solar bạn hiểu được tiếp địa hệ thống pin mặt trời là một phần không thể thiếu trong hệ thống pin mặt trời. Việc tuân thủ các yêu cầu tiếp địa đúng cách không chỉ đảm bảo an toàn cho hệ thống và con người mà còn tăng cường hiệu suất hoạt động của nó. Tiếp địa đảm bảo rằng dòng điện được điều hướng một cách an toàn và hiệu quả, đồng thời bảo vệ hệ thống khỏi những nguy cơ tiềm ẩn.
