CB chống giật là gì? Cấu tạo, nguyên lý & lưu ý lắt đặt

CB (Circuit Breaker) chống giật là một loại thiết bị an toàn được sử dụng trong hệ thống điện để ngắt kết nối điện khi có sự cố xảy ra, như ngắn mạch, quá tải hoặc rò điện. Nó hoạt động bằng cách tự động ngắt mạch điện khi dòng điện vượt quá mức an toàn được định trước, nhằm bảo vệ người dùng và thiết bị khỏi nguy cơ cháy nổ và giật điện. Và bài viết này của Việt Nam Solar sẽ cung cấp cho bạn những thông tin tốt nhất về CB cũng như các loại CB hiện có trên thị trường hiện nay.

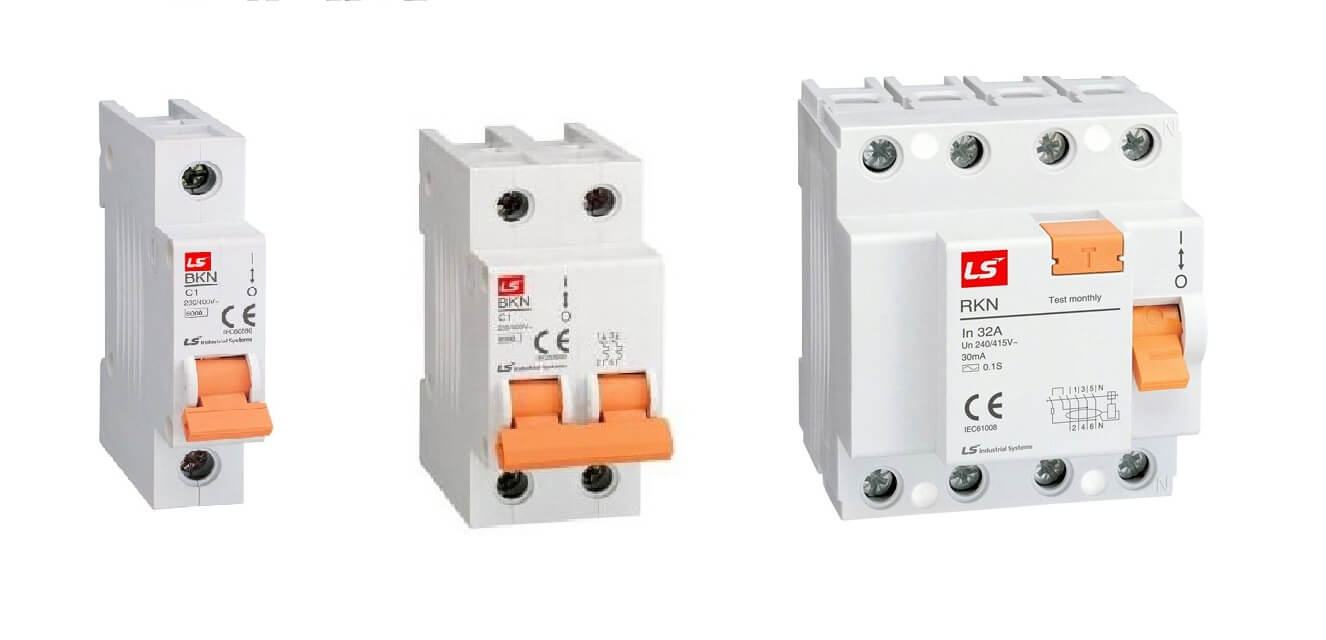

CB chống giật là gì?

CB chống giật là một loại thiết bị điện có chức năng đóng cắt dòng điện. Nó được sử dụng để kiểm soát và kiểm tra các dòng điện quá tải, ngắn mạch, rò rỉ điện và đưa ra quyết định đóng ngắt trong các tình huống sự cố. Chức năng này giúp bảo vệ dòng điện và mạng lưới điện, cũng như các thiết bị điện khác, bằng cách hiệu quả ngăn chặn chập mạch và giảm nguy cơ cháy nổ.

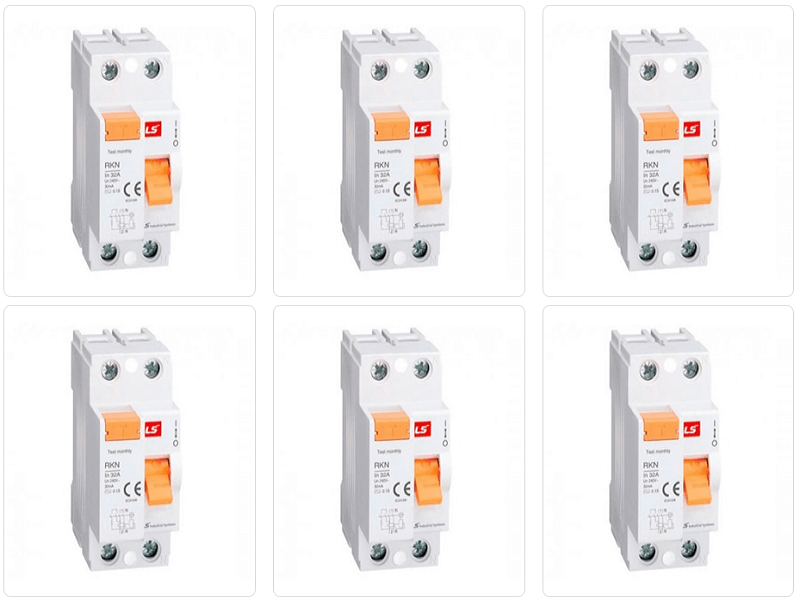

Các loại CB chống giật hiện nay

CB chống giật RCCB (Residual Current Circuit Breaker) là một loại thiết bị tự động đóng ngắt, có chức năng chống giật và chống rò dòng điện. Chức năng chính của nó là ngăn chặn dòng điện rò, nhưng không có khả năng bảo vệ mạng điện khi xảy ra sự cố về quá tải.

CB chống giật RCBO (Residual Current Circuit Breaker with Overcurrent Protection) là một phiên bản nâng cấp của RCCB. RCBO có khả năng tự động ngắt điện nhanh chóng và chính xác khi xảy ra sự cố về quá tải, ngắn mạch và rò dòng điện. Với nhiều chức năng như vậy, RCBO có giá thành cao hơn so với các loại khác.

CB chống giật ELCB (Earth Leakage Circuit Breaker) giúp ngăn chặn các hiện tượng như dòng rò và phóng điện do các sự cố gây ra. Loại ELCB này có khả năng bảo vệ mạch điện, ngăn chặn dòng rò, và bảo vệ quá tải.

Cả ba loại CB chống giật trên đều có vai trò quan trọng trong việc bảo vệ an toàn hệ thống điện và người sử dụng. Tuy nhiên, mỗi loại CB có chức năng và ứng dụng riêng, và lựa chọn phù hợp phụ thuộc vào yêu cầu cụ thể của hệ thống điện trong ngôi nhà hoặc tòa nhà.

Đặc điểm cấu tạo của CB chống giật

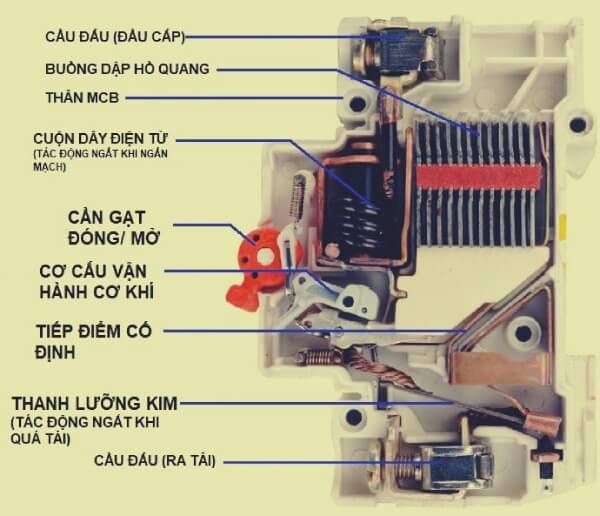

RCBO (Residual Current Circuit Breaker with Overcurrent Protection) có cấu tạo chi tiết như sau:

• Đầu cấp: Đầu cấp của RCBO là nơi mà nguồn điện vào được kết nối. Nó có thể được kết nối với một nguồn điện đơn pha hoặc ba pha, tùy thuộc vào hệ thống điện cụ thể.
• Buồng dập hồ quang: RCBO có một buồng dập hồ quang để làm dập tắt cung lửa khi bộ cắt được mở. Buồng này giúp đảm bảo an toàn khi ngắt mạch điện và ngăn chặn sự chập mạch.
• Thân MCB: RCBO chứa một thân MCB (Miniature Circuit Breaker) để kiểm soát quá dòng và bảo vệ quá tải trong mạch điện. Thân MCB bao gồm các bộ cắt và cơ chế đóng ngắt.
• Cuộn dây điện từ: RCBO có một cuộn dây điện từ để giám sát dòng điện trong mạch. Cuộn dây này tạo ra một lực từ khi có dòng điện chảy qua, và khi dòng điện vượt quá mức ngưỡng, nó kích hoạt quá trình đóng ngắt.
• Cần gạt đóng/mở: Cần gạt là một phần cơ cấu điều khiển của RCBO. Khi cần gạt ở vị trí “ON” (mở), mạch điện được kết nối và cho phép dòng điện chảy qua. Khi cần gạt ở vị trí “OFF” (đóng), mạch điện được ngắt và dòng điện không thể đi qua.
• Cơ cấu vận hành cơ khí: RCBO có một cơ cấu vận hành cơ khí để kích hoạt quá trình đóng ngắt khi có sự cố xảy ra. Cơ cấu này có thể dựa trên các cơ chế như cơ chế cần gạt, cơ chế bằng tay hoặc cơ chế tự động.
• Tiếp điểm cố định: Tiếp điểm cố định trong RCBO là nơi mà các dây điện ra khỏi thiết bị được kết nối. Các tiếp điểm này cho phép kết nối mạch điện tiếp theo hoặc các thiết bị khác.
• Thanh lưỡng kim: Thanh lưỡng kim trong RCBO là nơi di chuyển của cơ chế đóng ngắt. Nó được sử dụng để mở và đóng bộ cắt trong quá trình hoạt động của RCBO.
• Ra tải: Ra tải là nơi mà các thiết bị hoặc mạch điện được kết nối và nhận nguồn điện từ RCBO sau khi quá trình đóng ngắt đã xảy ra.

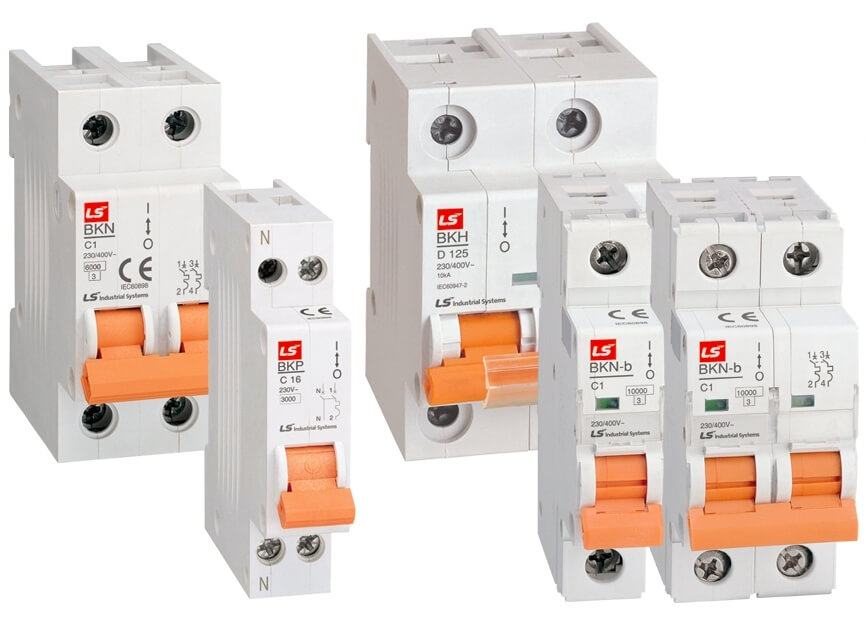

Nguyên lý làm việc của CB chống giật

Aptomat chống giật 1 pha có cấu tạo như sau:

• Biến dòng: Aptomat chống giật 1 pha chứa một biến dòng. Biến dòng này có lõi sắt hình xuyến và cuộn sơ cấp 1 vòng dây. Hai dây mát và lửa đi qua tâm biến thế, và dòng điện khi đi ra sẽ đi vào dây nóng (dây lửa) và trở về dây mát (dây nguội). Khi cả hai dòng điện này bằng nhau, từ trường biến thiên sinh ra trong lõi sắt của biến dòng sẽ triệt tiêu lẫn nhau, làm cho điện áp ra của cuộn thứ cấp bằng 0.
• Cuộn thứ cấp: Aptomat chống giật 1 pha cũng chứa một cuộn thứ cấp với nhiều vòng dây. Nếu có sự rò dòng, dòng điện trên hai dây sẽ khác nhau, và từ trường biến thiên sinh ra trong lõi sắt cũng khác nhau. Điều này làm xuất hiện dòng điện cảm ứng trong cuộn thứ cấp, và dòng điện này được đưa vào IC để kiểm tra xem có lớn hơn rò dòng để đảm bảo an toàn hay không.
• IC (Integrate Circuit): IC được sử dụng để kiểm tra dòng điện cảm ứng từ cuộn thứ cấp. Nếu dòng điện vượt quá mức định trước (ví dụ như 15mA), IC sẽ cấp điện cho Triac.
• Triac: Triac được cấp điện từ IC và nó sẽ cấp điện cho cuộn hút của aptomat chống giật. Điều này sẽ đóng ngắt aptomat chống giật để ngăn chặn nguy cơ giật điện.

Aptomat chống giật dùng cho điện 3 pha 3 dây và 3 pha 4 dây cũng có cấu tạo tương tự. Điểm khác biệt là số lượng dây pha và dây trung tính đi qua tâm biến dòng tương ứng với hệ thống điện 3 pha đó.

Các thông số kỹ thuật của CB chống giật

Aptomat chống giật (Circuit Breaker) có hai loại cơ bản: RCCB (Residual Current Circuit Breaker) chỉ có chức năng chống giật và RCBO/ELCB (Residual Current Circuit Breaker with Overload Protection/Earth Leakage Circuit Breaker) có chức năng chống giật cùng với chức năng bảo vệ quá tải. Mỗi loại có các thông số kỹ thuật khác nhau, ví dụ:

Dòng điện định mức (Rated Current): Đây là giá trị dòng điện mà aptomat chống giật có thể chịu đựng trong điều kiện hoạt động bình thường. Ví dụ: aptomat Mitsubishi NV125-SV 3P 100A 25kA 30mA có dòng điện định mức (In) là 100A. Khi dòng điện vượt quá 100A, aptomat sẽ hoạt động.

Dòng rò (Residual Current): Aptomat chống giật thường có dòng rò cố định ở mức 15mA, 30mA hoặc có thể điều chỉnh dòng rò ở mức 100mA / 200mA / 300mA / 500mA (thông qua cơ chế chọn mức dòng rò). Khi dòng điện rò vượt quá mức dòng rò, aptomat chống giật sẽ hoạt động.

Điện áp làm việc định mức (Rated Voltage): Đây là giá trị điện áp tối đa mà aptomat chống giật có thể hoạt động trong điều kiện bình thường.

Dòng cắt ngắn mạch (Short Circuit Current – Icu): Đây là khả năng chịu đựng dòng điện lớn nhất của tiếp điểm trong một giây khi xảy ra sự cố ngắn mạch.

Khả năng chịu dòng ngắn mạch (Short Circuit Withstand Capacity – Icw): Đây là khả năng của aptomat chống giật chịu đựng dòng ngắn mạch trong một đơn vị thời gian cụ thể.

Khả năng cắt thực tế (Actual Breaking Capacity – Ics): Đây là khả năng cắt mạch thực tế khi xảy ra sự cố của aptomat chống giật. Giá trị này phụ thuộc vào từng nhà sản xuất do công nghệ chế tạo khác nhau. Ví dụ: Cùng một hãng sản xuất có thể có hai loại ELCB, một loại có Ics = 50% Icu và một loại có Ics = 100% Icu. Ví dụ aptomat chống giật EBN103c 3P 100A 18kA 100/200/500mA có Ics = 100% Icu.

Ampe Trip (AT) và Ampe Frame (AF): AT là dòng điện tác động và AF là dòng điện khung. Ví dụ: aptomat NV250-SV 3P 200A 36kA 30mA và aptomat NV250-SV 3P 250A 36kA 30mA đều có AF = 250A, nhưng một cái sẽ tác động khi dòng vượt quá AT = 200A, một cái sẽ tác động khi dòng vượt quá AT = 250A. Thông số AT/AF cho biết độ bền của tiếp điểm đóng cắt. Ví dụ: aptomat ELCB 250AT/400AF sẽ có độ bền cao hơn aptomat 250AT/250AF, và kích thước aptomat 400AF sẽ lớn hơn và giá thành cao hơn.

Mechanical / electrical endurance: Số lần đóng cắt cơ khAptomat chống giật được chia thành hai loại chính: RCCB (Residual Current Circuit Breaker) chỉ có chức năng chống giật và RCBO/ELCB (Residual Current Circuit Breaker with Overload Protection/Earth Leakage Circuit Breaker) có chức năng chống giật và bảo vệ quá tải.

Vai trò và ứng dụng của CB chống giật

Aptomat chống giật (Circuit Breaker) có vai trò quan trọng và ứng dụng rộng trong các hệ thống điện từ dân dụng, bao gồm hộ gia đình và hộ dân cư, cũng như trong các công trình lớn như bệnh viện, trường học, công ty, và các hệ thống điện công nghiệp như xí nghiệp, xưởng, nhà máy, cơ khí, lắp ráp, và hệ thống mạng lưới điện.

Trong hệ thống điện dân dụng, aptomat chống giật đảm bảo an toàn cho người dùng bằng cách ngắt mạch điện khi xảy ra sự cố như dòng rò hoặc quá tải. Điều này giúp ngăn ngừa nguy cơ giật điện và bảo vệ tài sản khỏi hỏng hóc do quá tải.

Trong các công trình công cộng như bệnh viện, trường học và công ty, aptomat chống giật đảm bảo an toàn cho người lao động và khách hàng bằng cách ngắt mạch khi xảy ra sự cố điện. Điều này giúp đảm bảo môi trường làm việc an toàn và ngăn ngừa tai nạn điện.

Trong hệ thống điện công nghiệp như xí nghiệp, xưởng, nhà máy, cơ khí, lắp ráp và hệ thống mạng lưới điện, aptomat chống giật chịu trách nhiệm ngắt mạch khi có sự cố ngắn mạch hoặc quá tải. Điều này giúp bảo vệ thiết bị điện, hạn chế thiệt hại về tài sản và đảm bảo an toàn cho người làm việc trong môi trường công nghiệp.

Với vai trò quan trọng và ứng dụng rộng, aptomat chống giật đã trở thành một phần không thể thiếu trong các hệ thống điện hiện đại, đảm bảo an toàn và tin cậy cho người dùng và tài sản.

CB chống giật LS có tốt không?

Công tắc ngắt mạch (Circuit Breaker) chống giật của LS là một thiết bị đáng tin cậy, được thiết kế với khả năng phát hiện và khắc phục ngay lập tức các tình trạng dòng điện rò qua hệ thống linh kiện và vi mạch hiện đại được tích hợp bên trong. Đặc biệt, CB chống rò dòng ELCB của LS đã được cải tiến đáng kể, nâng cao hiệu suất và có khả năng tích trữ dòng điện rò, mang lại lợi ích tiết kiệm năng lượng cho người tiêu dùng và đồng thời đảm bảo an toàn. Đây là một thiết bị vô cùng cần thiết cho người tiêu dùng.

CB chống giật của LS được đánh giá cao vì mang lại giá trị tốt và chất lượng sản phẩm đã được công nhận và đánh giá cao bởi người tiêu dùng cũng như các chuyên gia.

Lời kết

Với vai trò quan trọng của mình, CB chống giật đóng góp vào việc xây dựng một môi trường sống và làm việc an toàn, đồng thời hỗ trợ tiết kiệm năng lượng và bảo vệ môi trường. Việc lựa chọn và sử dụng CB chống giật đúng cách là một phần quan trọng trong việc đảm bảo an toàn và hiệu suất của hệ thống điện.
