Công tơ điện là gì? Thiết bị đo lường và quản lý tiêu thụ điện

Công tơ điện là một thiết bị quan trọng trong ngành điện, được sử dụng để đo và ghi lại lượng điện tiêu thụ của một hộ gia đình, doanh nghiệp hay tổ chức. Nó là một phần không thể thiếu trong hệ thống đo đếm và quản lý năng lượng điện. Theo dõi Việt Nam Solar để ghi lại và theo dõi lượng điện tiêu thụ, công tơ điện có vai trò quan trọng trong việc xác định sự tiêu thụ hiệu quả năng lượng và thúc đẩy sự nhận thức về bảo vệ môi trường.

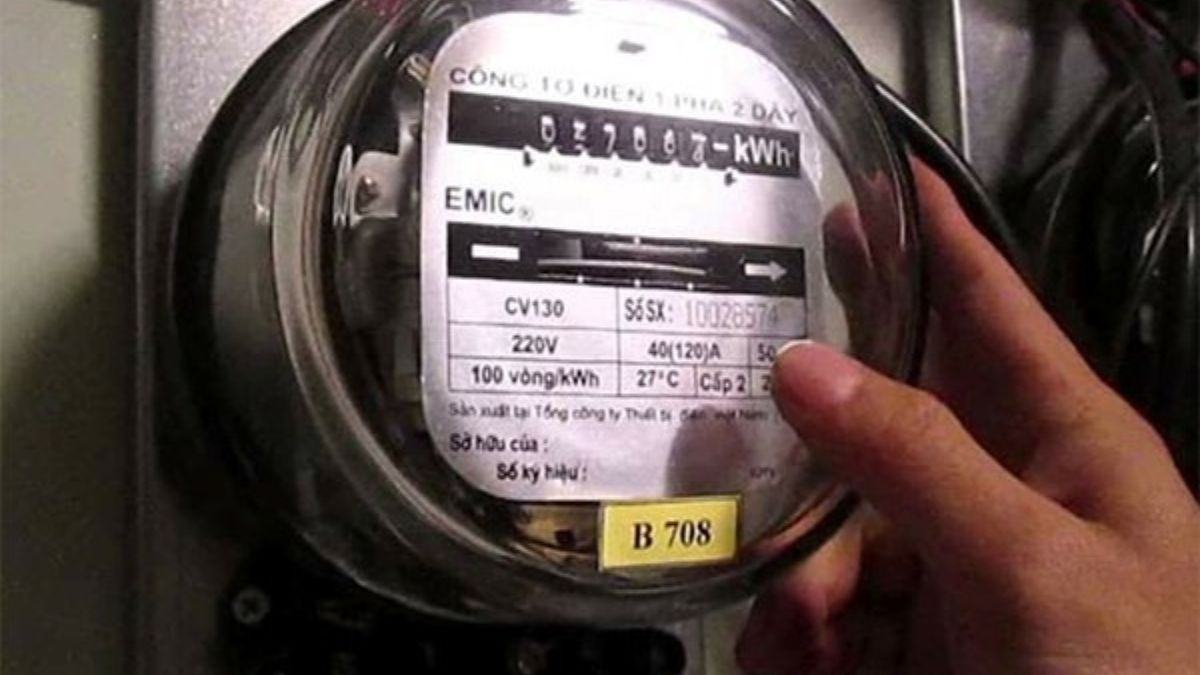

Công tơ điện là gì ?

Công tơ điện là một thiết bị đo đếm sử dụng trong ngành điện để đo và ghi lại lượng điện tiêu thụ của một hộ gia đình, doanh nghiệp hoặc tổ chức. Nó được cài đặt tại điểm cấp điện và hoạt động bằng cách theo dõi lưu lượng điện qua đường dây và tính toán lượng điện đã tiêu thụ.

Công tơ điện thường có một màn hình hiển thị số và một bộ đếm để ghi lại thông tin về lượng điện đã tiêu thụ theo đơn vị đo (thường là kilowatt-giờ – kWh). Mỗi lần lượng điện tiêu thụ tăng, bộ đếm sẽ tăng lên và ghi lại giá trị mới. Thông tin này sau đó được sử dụng để tính toán và lập hóa đơn tiền điện cho người sử dụng.

Công tơ điện có thể hoạt động theo nguyên lý điện từ hoặc sử dụng công nghệ thông tin để ghi lại và truyền tải dữ liệu về lượng điện tiêu thụ. Công tơ điện thông thường có khả năng đọc số trực tiếp trên màn hình hiển thị hoặc thông qua các công nghệ kỹ thuật số, như công tơ điện tử.

Công tơ điện đóng vai trò quan trọng trong việc đảm bảo tính chính xác và công bằng trong việc tính toán tiền điện và quản lý năng lượng tiêu thụ. Nó cung cấp thông tin quan trọng để người sử dụng và các tổ chức quản lý năng lượng có thể theo dõi và kiểm soát tiêu thụ năng lượng của họ, đồng thời thúc đẩy nhận thức về sử dụng điện hiệu quả và tiết kiệm năng lượng.

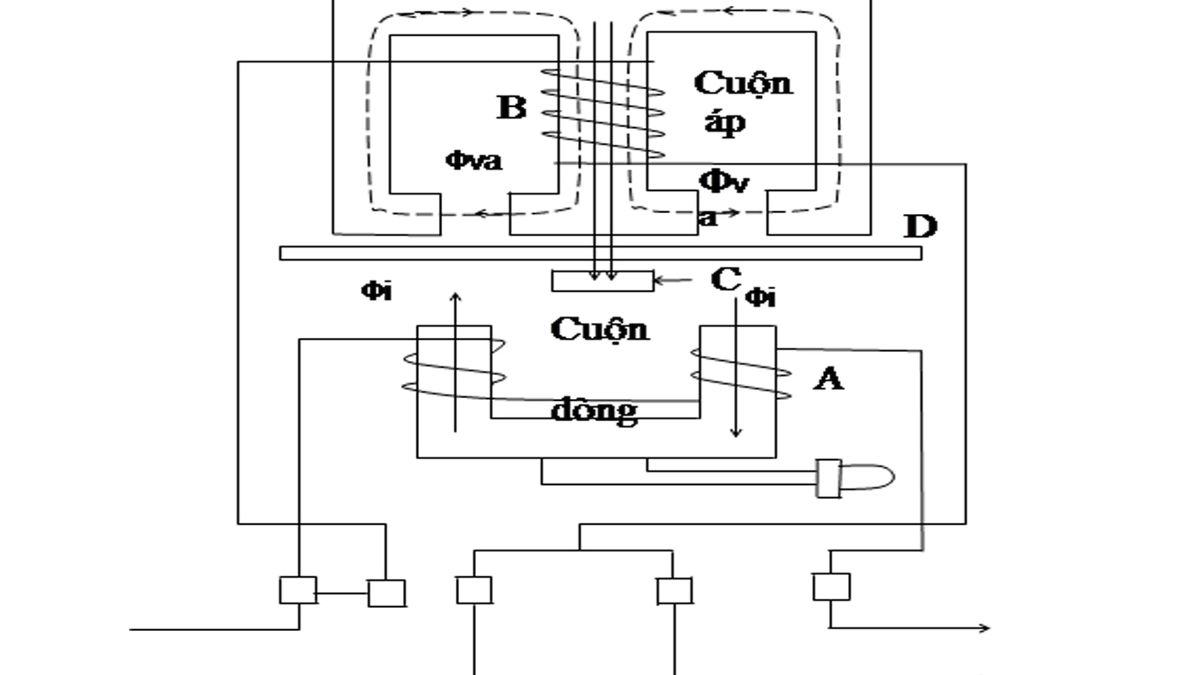

Cấu tạo công tơ điện

Cấu tạo của một công tơ điện thông thường bao gồm các thành phần sau:

• Đầu vào điện: Đây là điểm mà công tơ điện được kết nối đến nguồn điện. Thông thường, nó được kết nối với một đường dây cấp điện để nhận lượng điện từ mạng lưới điện.
• Mạch đo lường: Đây là phần quan trọng nhất của công tơ điện, nơi mà lượng điện tiêu thụ được đo và ghi lại. Mạch đo lường bao gồm các thành phần như cuộn dây, cảm biến hoặc bộ điện tử để đo lượng điện thông qua đường dây và chuyển đổi nó thành tín hiệu đo lường.
• Bộ đếm: Bộ đếm là thành phần trong công tơ điện dùng để ghi lại lượng điện tiêu thụ. Thông thường, nó sẽ có một màn hình số hiển thị để hiển thị giá trị đo được, ví dụ như số kWh đã tiêu thụ.
• Giao diện và điều khiển: Một số công tơ điện có các giao diện và điều khiển bổ sung để cung cấp thông tin chi tiết hơn về tiêu thụ điện, chẳng hạn như màn hình cảm ứng, nút bấm hoặc các giao diện kết nối mạng.
• Bảng mạch và nguồn điện: Các thành phần điện tử như bảng mạch và nguồn điện được sử dụng để điều khiển và cung cấp năng lượng cho hoạt động của công tơ điện.
• Vỏ bảo vệ: Công tơ điện thường được bọc trong một vỏ bảo vệ để bảo vệ các thành phần bên trong khỏi tác động môi trường bên ngoài và đảm bảo an toàn cho người sử dụng.

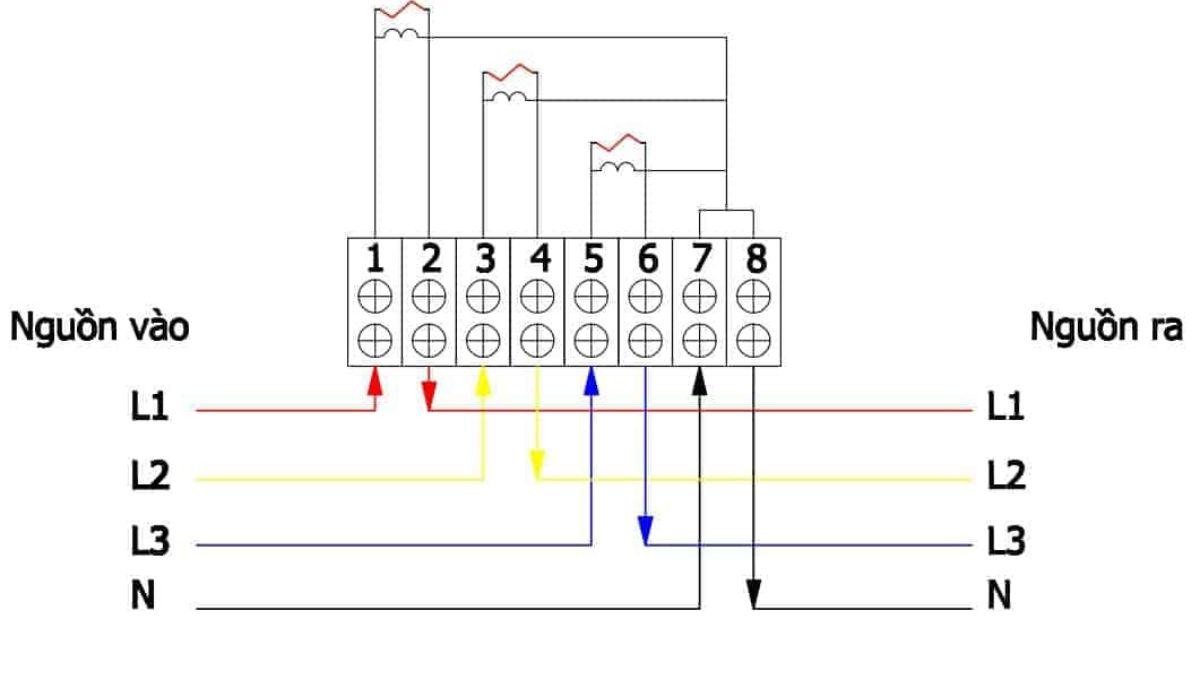

Nguyên lí hoạt động công tơ điện

Nguyên lý hoạt động của một công tơ điện dựa trên nguyên tắc điện từ và sự tương tác giữa dòng điện và từ trường. Công tơ điện thường sử dụng cuộn dây điện từ để đo lượng điện tiêu thụ. Dưới đây là một phác thảo về nguyên lý hoạt động cơ bản của công tơ điện:

• Cuộn dây điện từ: Công tơ điện có một cuộn dây điện từ được cấu thành từ nhiều vòng dây xoắn lại trên một lõi từ trục. Khi dòng điện chạy qua cuộn dây này, nó tạo ra một từ trường quanh cuộn dây.
• Tương tác giữa từ trường và dòng điện: Khi có dòng điện chạy qua cuộn dây điện từ, từ trường tạo ra bởi cuộn dây sẽ tương tác với dòng điện đó. Theo nguyên tắc của định luật Ampere và định luật Lenz, tương tác này sẽ tạo ra một lực hoặc mô-men xoắn trên cuộn dây.
• Chuyển đổi chuyển động thành đếm: Lực hoặc mô-men xoắn tạo ra bởi tương tác giữa từ trường và dòng điện sẽ làm cho một bộ đếm trong công tơ điện chuyển động. Bộ đếm này sẽ ghi lại số vòng quay hoặc số xung tương ứng với lượng điện tiêu thụ.
• Quy đổi thành lượng điện: Số lượng vòng quay hoặc xung được ghi lại bởi bộ đếm sẽ được quy đổi thành lượng điện tiêu thụ tương ứng. Thông thường, mỗi vòng quay hoặc xung tương đương với một đơn vị đo lường nhất định, ví dụ như kilowatt-giờ (kWh).
• Hiển thị và ghi lại: Giá trị đếm và lượng điện tiêu thụ được hiển thị trên màn hình của công tơ điện. Nó cung cấp thông tin về lượng điện đã tiêu thụ cho người sử dụng hoặc các tổ chức quản lý năng lượng.

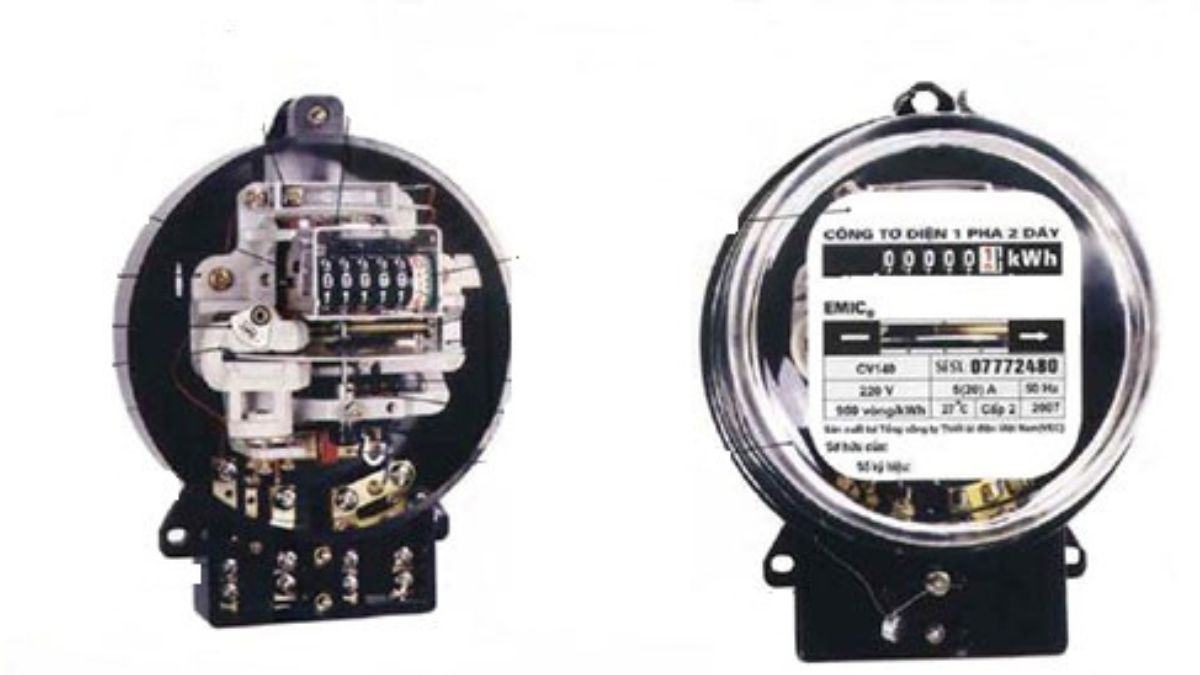

Những thông số cơ bản của công tơ

Công tơ điện thông thường có các thông số cơ bản sau:

• Điện áp định mức (Voltage Rating): Đây là giá trị điện áp mà công tơ điện được thiết kế để hoạt động. Ví dụ, công tơ điện thông dụng cho hộ gia đình thường có điện áp định mức là 220V.
• Dòng điện định mức (Current Rating): Đây là giá trị dòng điện tối đa mà công tơ điện có thể đo và xử lý. Điện áp và dòng điện định mức thường được ký hiệu trên công tơ điện, ví dụ như “220V/5A” cho biết công tơ điện có thể đo tối đa 5A dòng điện.
• Công suất (Power Rating): Đây là công suất tối đa mà công tơ điện có thể xử lý. Nó được tính dựa trên điện áp và dòng điện định mức. Ví dụ, công tơ điện có thể có công suất định mức là 1kW.
• Độ chính xác (Accuracy): Đây là độ chính xác của công tơ điện trong việc đo lượng điện tiêu thụ. Nó thường được biểu thị dưới dạng phần trăm và có thể có các mức độ khác nhau, chẳng hạn như ±1%, ±1.5% và ±2%.
• Cấp bảo vệ (Protection Class): Đây là cấp bảo vệ của công tơ điện đối với môi trường và điều kiện làm việc. Nó xác định khả năng của công tơ điện chịu được va đập, bụi bẩn, nước và các yếu tố khác. Cấp bảo vệ thông thường được ký hiệu bằng các ký hiệu IP (Ingress Protection) như IP54, IP65, vv.
• Giao tiếp và kết nối (Communication and Connectivity): Một số công tơ điện hiện đại có khả năng giao tiếp và kết nối với các hệ thống quản lý năng lượng thông qua các giao thức và giao diện như Modbus, M-Bus, RS485, Zigbee, Wi-Fi, vv. Điều này cho phép chuyển đổi dữ liệu và quản lý tiêu thụ điện từ xa.

Phân loại công tơ điện phổ biến hiện nay

Công tơ điện 1 pha

Công tơ điện 1 pha là một thiết bị phổ biến được sử dụng rộng rãi trong các hộ gia đình. Có hai dòng chính của công tơ điện 1 pha để đáp ứng nhu cầu sử dụng của người tiêu dùng.

Công tơ điện 1 pha cơ là một sản phẩm có giá thành thấp, thiết kế đơn giản và được lắp đặt phổ biến tại các hộ gia đình. Tuy nhiên, độ chính xác của nó chưa cao do sử dụng nguyên lý cơ khí.

Trái lại, công tơ điện 1 pha điện tử là một sản phẩm hiện đại và có khả năng đo lường chính xác hơn. Nó được trang bị màn hình LCD/LED để hiển thị số liệu về lượng điện tiêu thụ, cũng như các thông số khác như số điện sử dụng hiện tại, số điện tối đa và mức điện áp trong giờ cao điểm hoặc giờ thấp điểm. Tuy nhiên, sản phẩm này có giá thành tương đối cao và quá trình lắp đặt, sửa chữa cũng phức tạp hơn so với công tơ điện cơ.

Công tơ điện 3 pha

Công tơ điện 3 pha là một thiết bị quan trọng trong các mạng lưới điện 3 pha và được sử dụng rộng rãi trong các ngành công nghiệp, như nhà máy sản xuất và khu công nghiệp. Hiện nay, trên thị trường có nhiều loại công tơ điện 3 pha khác nhau để đáp ứng nhu cầu của người dùng.

Đồng hồ điện 3 pha trực tiếp là loại công tơ điện 3 pha phổ biến nhất và cho phép đọc trực tiếp các chỉ số điện giống như công tơ điện 1 pha trong gia đình.

Đồng hồ điện 3 pha gián tiếp có cách đấu dây và cách lắp đặt khác biệt so với các loại khác và thường được sử dụng cho các tải điện có công suất lớn.

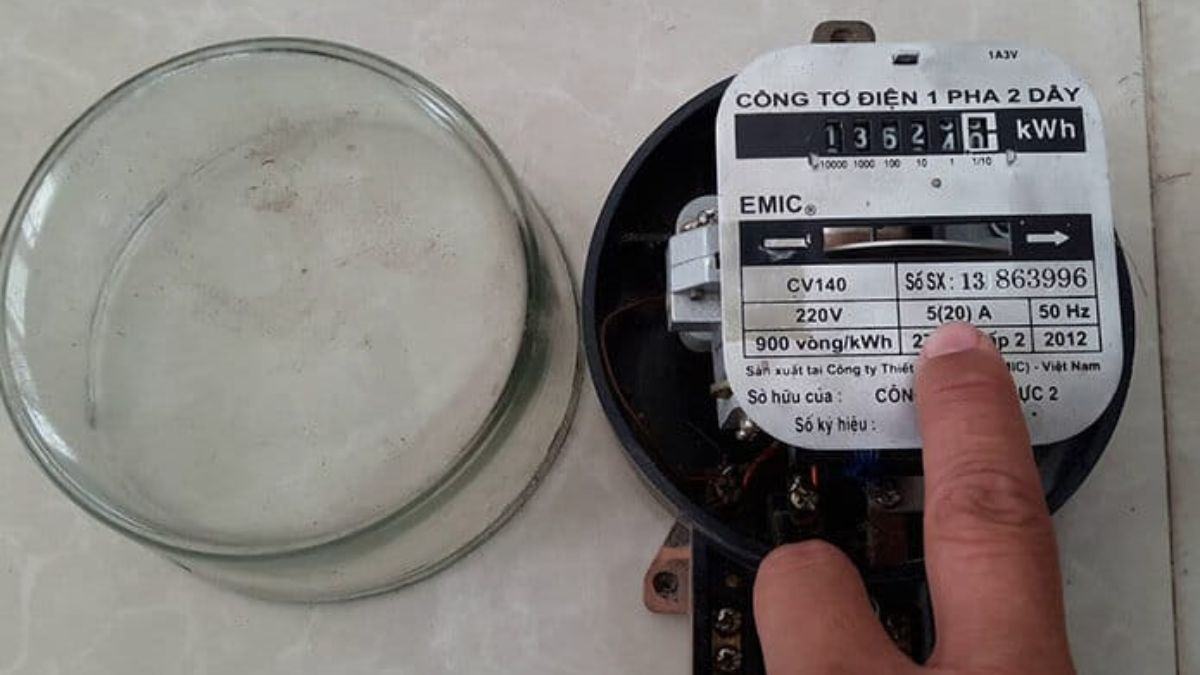

Cách lựa chọn công tơ điện tốt cho gia đình

Để mua được một chiếc công tơ điện phù hợp cho gia đình, người dùng cần chú ý đến các thông số kỹ thuật của thiết bị.

Điện áp là một giá trị quan trọng để đảm bảo tính chính xác và an toàn trong quá trình sử dụng. Ở Việt Nam, điện áp định mức luôn là 220V.

Thông số tiếp theo là dòng điện định mức, đây cũng là một thông số quan trọng giúp cho công tơ điện hoạt động đúng cách. Nếu không đáp ứng được yêu cầu định mức, công tơ có thể bị hư. Điều này cho thấy sự quan trọng của việc lựa chọn đúng dòng điện định mức cho công tơ điện.

Tần số định mức của đồng hồ điện cũng cần được lưu ý để mua được sản phẩm phù hợp với yêu cầu sử dụng.

Thông số tiếp theo người dùng cần chú ý là Rev/kWh, nó thể hiện số vòng quay của đĩa nhôm để đạt 1kWh. Thông số này được quy định ở các giá trị khác nhau như 225 rev/kWh, 450 rev/kWh, 900 rev/kWh.

Cấp chính xác Cl của đồng hồ điện cũng là một thông số quan trọng cần được lưu ý. Chỉ số này được quy định là Cl1 hoặc Cl2.

Cuối cùng, khi mua một chiếc công tơ điện, người dùng nên chọn sản phẩm có chất lượng tốt, độ bền cao, chịu được các tác động và tiết kiệm chi phí trong quá trình sử dụng. Người dùng nên dành thời gian tìm hiểu và lựa chọn đồng hồ điện từ những hãng sản xuất uy tín, có chế độ bảo hành tốt để đảm bảo sự an tâm khi sử dụng sản phẩm.
