Quy trình lắp đặt hệ thống nối đất cho nhà ở và công trình

Bạn đã từng gặp tình trạng đụng vào đồ điện ở nhà và cảm nhận một cú giật nhẹ. Nguyên nhân có thể là do hệ thống nối đất trong nhà chưa đạt chuẩn. Vậy làm thế nào để khắc phục được tình trạng trên? Hãy cùng Việt Nam Solar tìm hiểu về cách lắp đặt hệ thống nối đất an toàn qua những thông tin dưới đây.

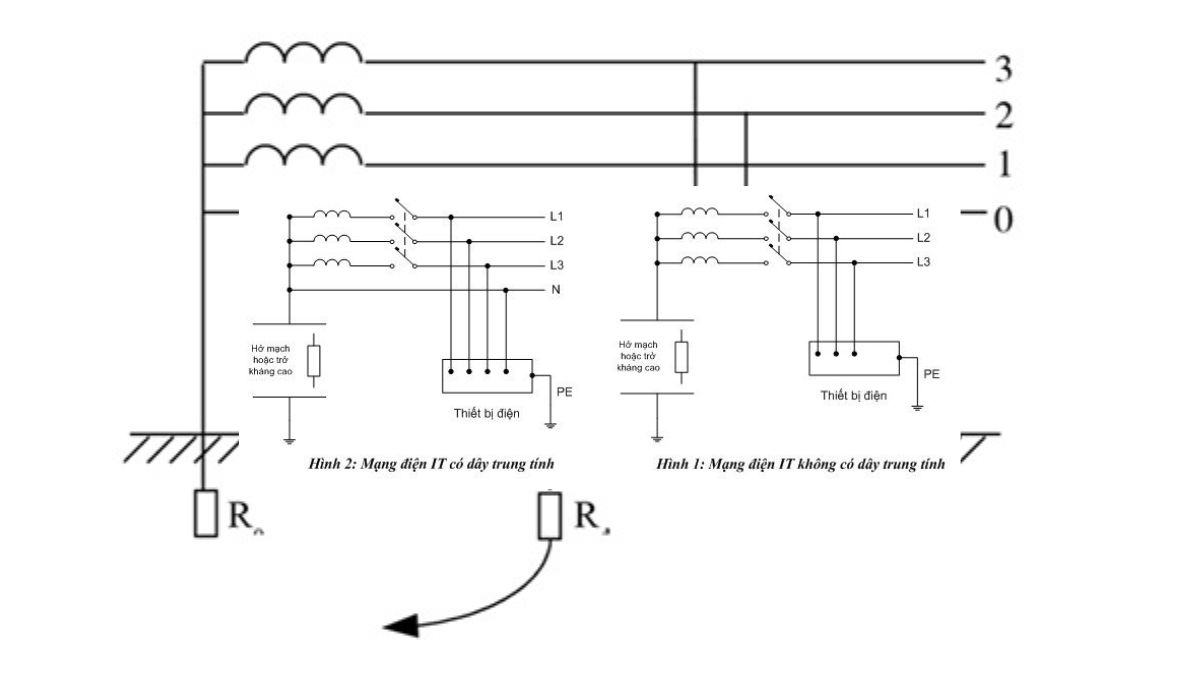

Hệ thống nối đất an toàn là gì?

Hệ thống nối đất an toàn, còn được gọi là hệ thống tiếp địa, được thiết kế để đảm bảo an toàn cho con người và tài sản khi tiếp xúc trực tiếp hoặc gián tiếp với các thiết bị điện. Chức năng chính của hệ thống này là tản dòng điện phát sinh không mong muốn vào trong đất.

Tùy theo chức năng người ta phân làm hai loại hệ thống nối đất dưới đây.

Nối đất bảo vệ

• Nối đất bảo vệ đảm bảo tính mạng của con người khi tiếp xúc trực tiếp hoặc gián tiếp với các trang thiết bị điện.
• Nối đất chống sét được sử dụng để bảo vệ con người và tài sản khỏi tác động của dòng điện do tia sét tạo ra.

Nối đất làm việc

Nối đất làm việc, hay còn gọi là nối đất chức năng, được thiết kế để đảm bảo các thiết bị điện và một số bộ phận của chúng hoạt động trong điều kiện bình thường theo chế độ đã qui định trước đó. Đây là loại nối đất bắt buộc để đảm bảo hoạt động ổn định của hệ thống.

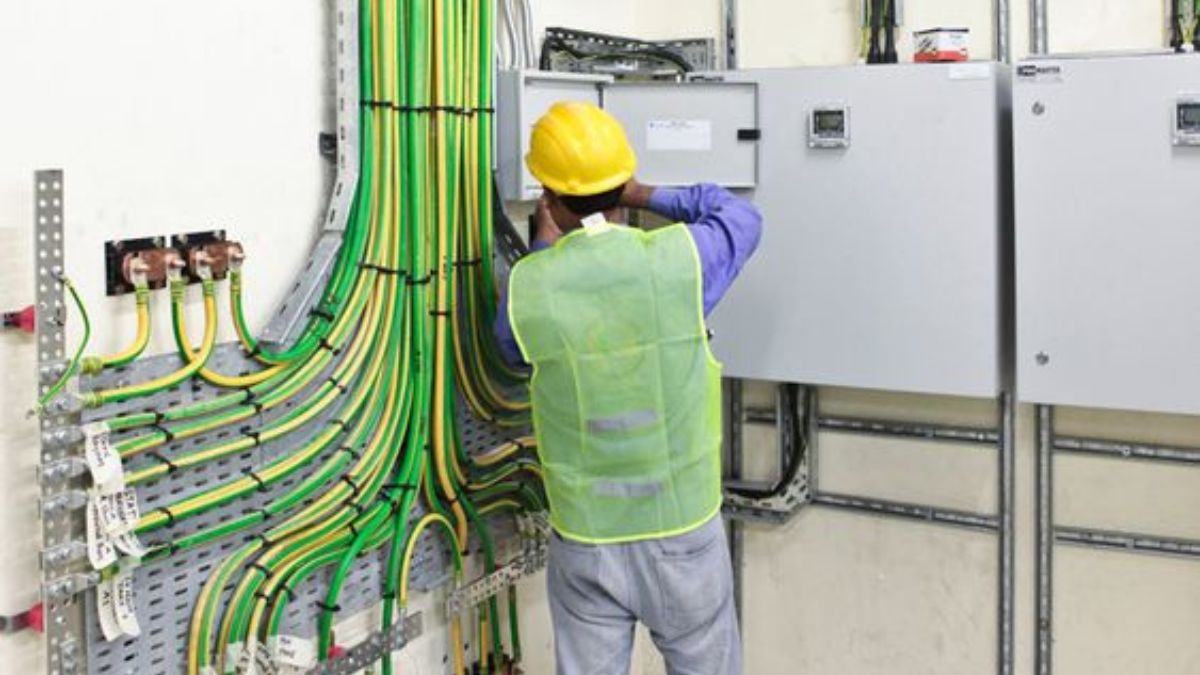

Lợi ích của hệ thống nối đất an toàn

Việc sử dụng hệ thống nối đất an toàn là rất quan trọng để bảo vệ con người và tài sản khỏi các nguy hiểm liên quan đến điện. Dưới đây là một số lợi ích quan trọng của hệ thống nối đất an toàn:

• Bảo vệ con người: Hệ thống nối đất an toàn giúp ngăn ngừa nguy cơ điện giật và bảo vệ tính mạng và sức khỏe của con người. Khi có sự cố điện như rò rỉ điện hay mất điện, hệ thống nối đất sẽ tạo ra một đường dẫn an toàn để hướng dòng điện tránh xa cơ thể người, giảm nguy cơ gây chấn thương hay tổn thương nghiêm trọng.
• Bảo vệ tài sản: Hệ thống nối đất an toàn không chỉ bảo vệ con người mà còn đảm bảo an toàn cho các thiết bị điện và tài sản khác. Khi xảy ra sự cố điện, hệ thống nối đất đảm bảo dòng điện được điều hướng đi đúng hướng và không gây hư hỏng hay phá hoại cho thiết bị điện.
• Đáp ứng tiêu chuẩn an toàn: Hệ thống nối đất an toàn đáp ứng các tiêu chuẩn và quy định an toàn đặt ra bởi các tổ chức và cơ quan chuyên ngành. Việc tuân thủ các tiêu chuẩn này giúp đảm bảo rằng hệ thống nối đất hoạt động theo cách an toàn và tuân thủ các quy định pháp luật liên quan đến điện.
• Giảm nguy cơ cháy nổ: Một hệ thống nối đất an toàn và chính xác giúp giảm nguy cơ cháy nổ liên quan đến điện. Khi các thiết bị điện hoạt động không đúng cách hoặc có lỗi, hệ thống nối đất sẽ định tuyến dòng điện để ngăn ngừa nguy cơ cháy nổ và bảo vệ môi trường sống và làm việc.
• Tăng cường tin cậy hệ thống điện: Hệ thống nối đất an toàn giúp tăng cường tin cậy và hiệu suất hoạt động của hệ thống điện. Nó giúp ổn định dòng điện, giảm nguy cơ quá tải và tạo điều kiện cho các thiết bị điện hoạt động một cách ổn định và kéo dài tuổi thọ của chúng.

Tổng quát, hệ thống nối đất an toàn đóng vai trò quan trọng trong việc bảo vệ con người, tài sản và tuân thủ các tiêu chuẩn an toàn.

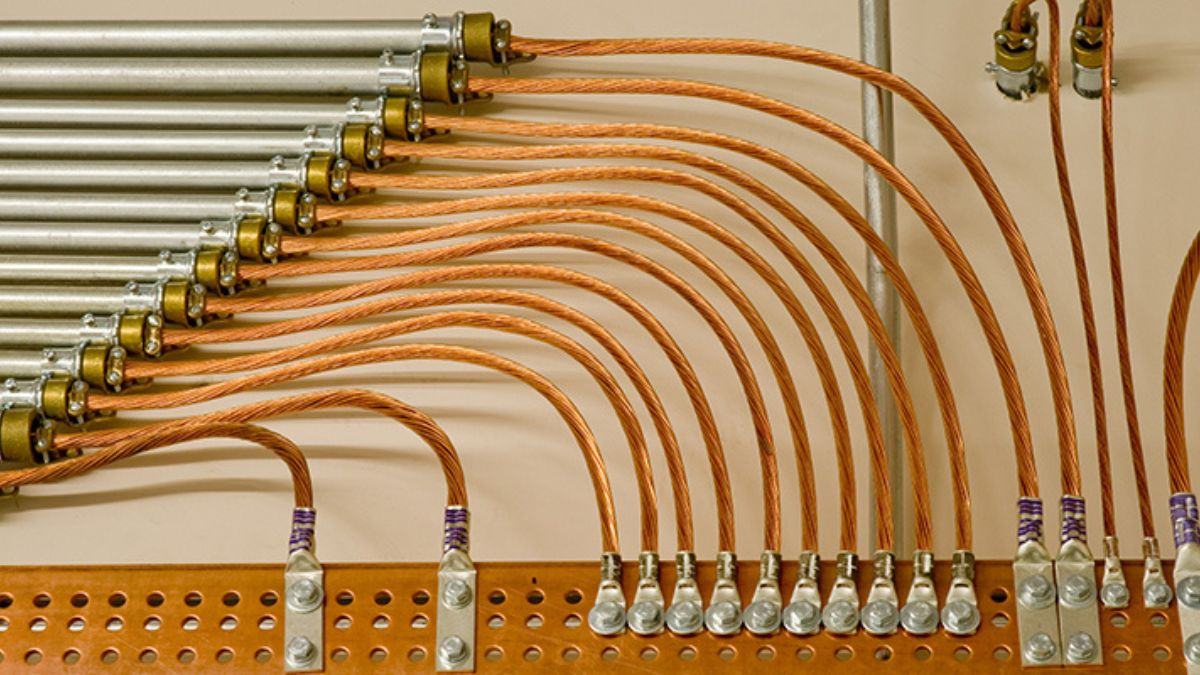

Một số trang thiết bị điện cần được nối đất an toàn

Dưới đây là danh sách các trang thiết bị có tính dẫn điện, cần được bảo vệ chống mối nguy hiểm từ tiếp xúc điện gián tiếp thông qua hệ thống nối đất và thiết bị bảo vệ:

• Các bộ phận có tính dẫn điện trên thiết bị điện như máy biến áp, máy điện và khí cụ điện, phụ kiện chiếu sáng. Đồng thời, bộ phận truyền động có tính dẫn điện trên máy điện và khí cụ điện cũng cần được bảo vệ.
• Một số khung kim loại trên tủ điện, bảng điện và bàn điều khiển. Vỏ kim loại trên các máy điện di động và cầm tay, cũng như lớp bọc kim loại của cáp cũng thuộc danh sách này.
• Một số phụ kiện kim loại được sử dụng để lắp đặt dây và cáp điện, nhưng không trực tiếp mang dòng điện, bao gồm khay cáp, thang cáp, ống luồn dây, máng cáp, hộp nối kim loại, cột kim loại, dây thép treo cáp điện, v.v.
• Vỏ kim loại và tiếp điểm nối đất trên ổ cắm có dây nối dài. Các ống kim loại đi nổi, thùng, bể, chậu, vòi, ống thải nước bẩn, ống thoát nước mưa cũng cần được bảo vệ.
• Khung sườn của các cần cẩu, thang máy, băng tải, thiết bị bốc dỡ và một số thiết bị khác có thiết bị điện lắp đặt trên đó.
• Đường ray và kết cấu thép có thể tiếp cận, cũng như cuộn thứ cấp trên các máy biến áp đo lường.

Những trang thiết bị này cần được bảo vệ chống nguy hiểm từ tiếp xúc điện gián tiếp thông qua hệ thống nối đất và sử dụng thiết bị bảo vệ thích hợp. Qua việc áp dụng các biện pháp an toàn này, nguy cơ tai nạn do điện gián tiếp có thể được giảm thiểu.

Các hệ thống nối đất an toàn bảo vệ

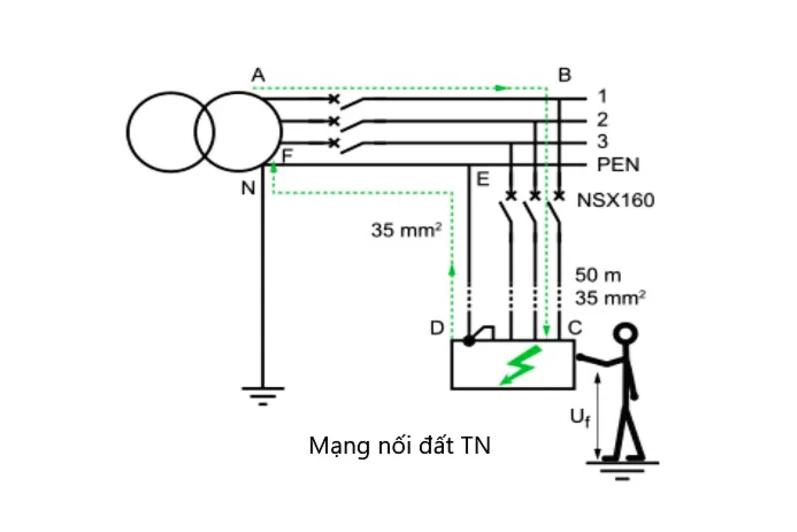

Hệ thống TN

Là một hệ thống nối đất trong đó nguồn điện có ít nhất một điểm nối đất trực tiếp, trong khi các bộ phận có tính dẫn điện để hở trong mạng điện được nối với điểm nối đất của nguồn điện thông qua các dây bảo vệ.

Có ba loại hệ thống nối đất an toàn dạng TN như sau:

Hệ thống TN-C

Hệ thống này sử dụng một dây duy nhất để kết hợp chức năng trung tính và bảo vệ. Một dây đơn được sử dụng để dẫn điện trên toàn bộ hệ thống, được gọi là dây PEN. Dây PEN chung mang cả trung tính và chức năng bảo vệ. Đây thường là hình thức cũ hơn và ít được sử dụng hơn trong các hệ thống hiện đại.

Hệ thống TN-S

Hệ thống này sử dụng dây trung tính (N) và dây bảo vệ (PE) tách rời. Dây trung tính dẫn điện trở thành dây trở lại cho dòng điện trở về nguồn điện, trong khi dây bảo vệ dẫn điện được sử dụng để tạo ra một con đường an toàn để xả dòng điện ngắn mạch.

Hệ thống TN-C-S

Hệ thống này kết hợp cả hai hình thức TN-C và TN-S. Trong một phần của hệ thống, chức năng trung tính và bảo vệ được kết hợp trong một dây duy nhất (dây PEN). Tuy nhiên, trong phần còn lại của hệ thống, dây PEN được tách thành dây trung tính (N) và dây bảo vệ (PE), giống như hệ thống TN-S.

Hệ thống TT

Là một hệ thống trong đó nguồn điện có ít nhất một điểm nối đất trực tiếp. Các bộ phận có tính dẫn điện để hở trong mạng điện được nối với các điện cực nối đất độc lập với các điện cực nối đất của nguồn điện. Hệ thống TT tạo ra một mạng điện với các điểm nối đất riêng biệt và không có mối nối trực tiếp giữa các thành phần mang điện và đất.

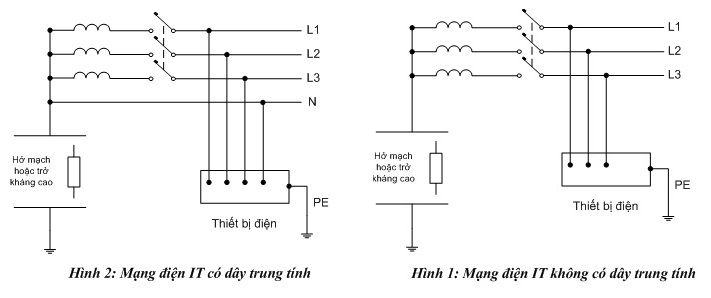

Hệ thống IT

Là một hệ thống nối đất an toàn trong đó không có mối nối trực tiếp giữa các thành phần mang điện và đất. Các bộ phận có tính dẫn điện để hở trên thiết bị điện được nối đất. Hệ thống IT tạo ra một cách ly điện hoàn toàn giữa mạng điện và đất để giảm thiểu nguy cơ từ các dòng điện ngắn mạch và tiếp xúc điện.

Kiểm tra hệ thống nối đất bảo vệ

Để đảm bảo an toàn cho người và tài sản, hệ thống nối đất an toàn và hệ thống điện hạ áp cần được kiểm tra định kỳ. Dưới đây là các chế độ kiểm định để bảo vệ hệ thống nối đất an toàn:

• Kiểm định lần đầu: Sau khi lắp đặt hệ thống nối đất, trước khi đưa vào sử dụng, cần tiến hành kiểm định lần đầu. Quá trình này đảm bảo rằng hệ thống nối đất được lắp đặt đúng quy trình và tuân thủ các tiêu chuẩn an toàn.
• Kiểm định định kỳ hàng năm: Để đảm bảo hiệu quả và tính ổn định của hệ thống nối đất, cần thực hiện kiểm định định kỳ hàng năm. Qua quá trình này, các thành phần nối đất sẽ được kiểm tra, đánh giá và điều chỉnh nếu cần thiết để đảm bảo hoạt động an toàn và đúng tiêu chuẩn.
• Kiểm định bất thường: Nếu có bất kỳ nghi ngờ nào về khả năng bảo vệ của hệ thống nối đất hoặc khi có sửa chữa, thay thế các thiết bị trong hệ thống, cần tiến hành kiểm định bất thường. Quá trình này giúp xác định và khắc phục các vấn đề tiềm ẩn và đảm bảo rằng hệ thống nối đất hoạt động an toàn và hiệu quả.

Quan trọng nhất, việc kiểm tra và kiểm định hệ thống nối đất an toàn nên được thực hiện bởi các chuyên gia điện có kinh nghiệm và được đào tạo. Họ sẽ có hiểu biết và kỹ năng cần thiết để đảm bảo rằng hệ thống nối đất hoạt động đúng cách và tuân thủ các quy định an toàn.

Lời kết

Qua bài viết trên, chắc hẳn Việt Nam Solar đã giúp bạn biết được hệ thống nối đất an toàn đóng vai trò quan trọng trong việc bảo vệ con người, tài sản và tuân thủ các tiêu chuẩn an toàn. Nó giảm nguy cơ điện giật, bảo vệ thiết bị điện, đáp ứng các tiêu chuẩn an toàn, giảm nguy cơ cháy nổ và tăng cường tin cậy của hệ thống điện.
