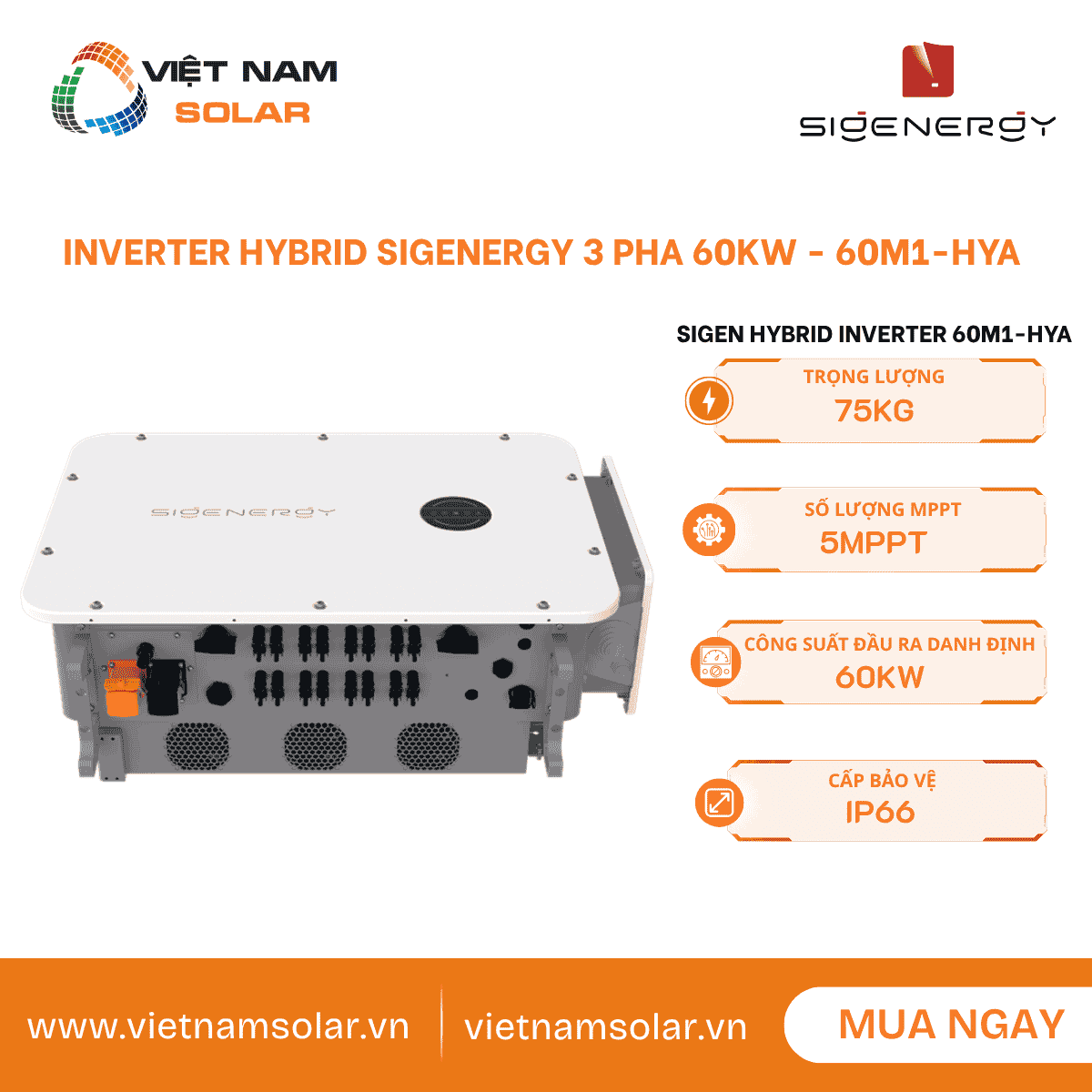

Sigen PV 60M1-HYA – Inverter Hybrid Sigenergy 60 kW 3 Pha

88 ₫

⚙

Thông số kỹ thuật Sigen PV 60M1-HYA

Sigen PV 60M1-HYA · Inverter Hybrid Sigenergy 60kW 3 pha
60kW
(3 pha)
Công suất PV tối đa
120,000Wp
(đầu vào DC)
66
(chống bụi, chống nước)
10 năm
(Tiêu chuẩn)
DC Input (PV) / Đầu vào DC từ PV
Model code / Mã sản phẩm 60M1-HYA
Max. PV input power / Công suất PV đầu vào tối đa 120,000 Wp
Max. DC input voltage / Điện áp DC đầu vào tối đa 1,100 V
Nominal DC input voltage / Điện áp DC đầu vào danh định 600 @380/400 Vac, 720 @480 Vac V
Start-up voltage / Điện áp khởi động 180 V
MPPT voltage range / Dải điện áp MPPT 160 ~ 1,000 V
Number of MPP trackers / Số bộ MPPT 5
Number of PV strings per MPPT / Số chuỗi PV mỗi MPPT 2
Max. input current per MPPT / Dòng đầu vào tối đa mỗi MPPT 40 A
Max. short-circuit current per MPPT / Dòng ngắn mạch tối đa mỗi MPPT 60 A
DC Input (Battery) / Đầu vào DC từ pin lưu trữ
Battery module models / Mã mô-đun pin SigenStack BAT 12.0
Battery module quantity / Số mô-đun pin 4 ~ 21 pcs
Max. charge power / Công suất sạc tối đa 66,000 W
Max. discharge power / Công suất xả tối đa 66,000 W
Max. operating current / Dòng vận hành tối đa 180 A
AC Output / Đầu ra AC
Nominal output active power / Công suất tác dụng danh định 60,000 W
Max. output apparent power / Công suất biểu kiến tối đa 66,000 VA
Max. output active power (cos = 1) / Công suất tác dụng tối đa 66,000 W
Nominal output current @380 Vac / Dòng đầu ra danh định @380 Vac 91.2 A
Nominal output current @400 Vac / Dòng đầu ra danh định @400 Vac 87.0 A
Nominal output current @480 Vac / Dòng đầu ra danh định @480 Vac 72.2 A
Max. output current @380/400 Vac / Dòng đầu ra tối đa @380/400 Vac 100.3 A
Max. output current @480 Vac / Dòng đầu ra tối đa @480 Vac 79.4 A
Nominal output voltage / Điện áp đầu ra danh định 380 / 400 / 480, 3W+(N)+PE Vac
Nominal grid frequency / Tần số lưới danh định 50 / 60 Hz
Power factor / Hệ số công suất 0.8 sớm pha ~ 0.8 trễ pha
Total current harmonic distortion / Tổng méo hài dòng điện THDi < 3%
Efficiency / Hiệu suất
Max. efficiency / Hiệu suất tối đa 98.6%
European efficiency / Hiệu suất châu Âu 98.3%
Battery max. efficiency / Hiệu suất pin tối đa 98.8%
Battery European efficiency / Hiệu suất pin châu Âu 98.4%
Protection / Bảo vệ
Safety protection feature / Tính năng bảo vệ an toàn Bảo vệ ngược cực DC, giám sát cách điện, giám sát dòng rò, ngắt mạch hồ quang, bảo vệ quá dòng/quá áp/ngắn mạch AC, chống sét DC Type II (tùy chọn Type I + II), chống sét AC Type II, bảo vệ chống tách đảo
General Data / Thông số chung
Dimensions (W / H / D) / Kích thước (Rộng / Cao / Sâu) 918 / 640 / 340 mm
Weight / Trọng lượng 75 kg
Nighttime power consumption / Công suất tiêu thụ ban đêm < 3.5 W
Storage temperature range / Dải nhiệt độ lưu trữ -40 ~ 70°C
Operating temperature range / Dải nhiệt độ vận hành -30 ~ 60°C
Relative humidity range / Dải độ ẩm tương đối 0% ~ 100%
Max. operating altitude / Độ cao vận hành tối đa 5,000 m (giảm công suất từ 4,000 m)
PV connection type / Kiểu kết nối PV MC4 (tối đa 6 mm²)
AC connection type / Kiểu kết nối AC Đầu cốt OT / DT (tối đa 240 mm²)
Cooling / Làm mát Làm mát bằng quạt thông minh
Ingress protection rating / Cấp bảo vệ kháng bụi, nước IP66
Communication / Truyền thông WLAN / Fast Ethernet / RS485 / Sigen CommMod (4G/3G/2G)
Standard Compliance / Tiêu chuẩn tuân thủ
Standard / Tiêu chuẩn IEC / EN 62109-1, IEC / EN 62109-2, IEC / EN 61000-6-1, IEC / EN 61000-6-2
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , Thẻ: , , , ,
× Đóng
1 / 1
Featured image

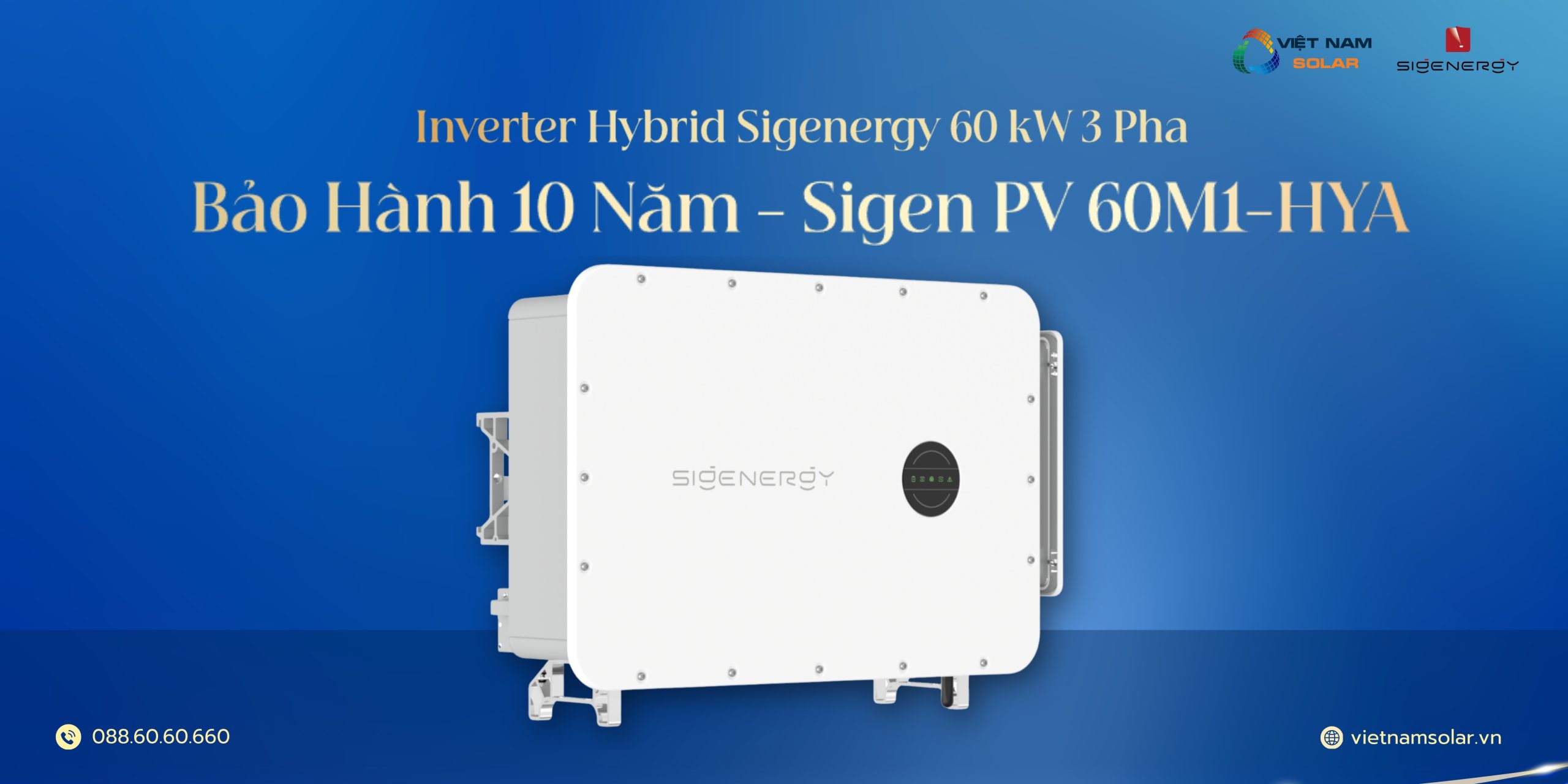

1. Inverter Hybrid Sigenergy 60 kW 3 Pha – Sigen PV 60M1 – HYA

inverter hybrid sigenergy 60 kw 3 pha sigen pv 60m1 hya 1 scaled

Inverter Hybrid Sigenergy 60 kW 3 Pha – Sigen PV 60M1-HYA là bộ biến tần hybrid thế hệ mới dành cho phân khúc nhà xưởng, tòa nhà thương mại và dự án C&I yêu cầu độ ổn định cao. Thiết bị kết hợp linh hoạt giữa hòa lưới và lưu trữ, cho phép vừa tối ưu sản lượng điện mặt trời, vừa chủ động dự phòng khi lưới mất điện.

Với công suất 60 kW, 5 MPPT độc lập (mỗi MPPT 2 string) và dải điện áp MPPT rộng 160–1000 V, inverter dễ dàng tương thích nhiều cấu hình dàn pin khác nhau, hạn chế suy hao và tận dụng tối đa bức xạ tại công trình. Sigen PV 60M1-HYA kết nối trực tiếp với hệ pin lưu trữ SigenStack BAT 12.0, hỗ trợ sạc/xả lên tới 66 kW, đáp ứng tốt các bài toán cắt đỉnh phụ tải, dự phòng và tối ưu chi phí điện giờ cao điểm.

Hiệu suất tối đa lên tới 98,6%, chuẩn bảo vệ IP66 cùng dải điện áp đầu ra danh định 380/400/480 V giúp thiết bị vận hành bền bỉ trong nhiều điều kiện môi trường khắc nghiệt. Được bảo hành 10 năm, Inverter Hybrid Sigenergy 60 kW 3 pha là lựa chọn lý tưởng cho doanh nghiệp đang tìm kiếm một giải pháp điện mặt trời – lưu trữ an toàn, ổn định và tối ưu chi phí vận hành trong dài hạn.

2. Thông số kỹ thuật Inverter Hybrid Sigenergy 60 kW 3 Pha (SigenStack)

Bảng Thông Số Kỹ Thuật – Inverter Hybrid Sigenergy 60 kW 3 Pha – Sigen PV 60M1-HYA

Thông số / Specification Giá trị / Value
DC Input (PV)
Dải điện áp MPPT
MPPT Voltage Range		 160 – 1000 V
Số lượng MPPT trackers
Number of MPPT Trackers		 5 MPPT
Số chuỗi PV mỗi MPPT
PV Strings per MPPT		 2 strings / MPPT
Dòng vào tối đa mỗi MPPT
Max Input Current per MPPT		 40 A
DC Input (Battery)
Model pin lưu trữ tương thích
Compatible Battery Model		 SigenStack BAT 12.0
Công suất sạc/xả tối đa
Max Charge/Discharge Power		 66 kW
AC Output
Công suất tác dụng tối đa
Max Output Active Power		 66 kW
Điện áp đầu ra danh định
Nominal Output Voltage		 380 / 400 / 480 V
Hiệu suất / Efficiency
Hiệu suất tối đa
Max Efficiency		 98.6%
Thông tin chung / General Information
Kích thước (W × H × D)
Dimensions (W × H × D)		 918 × 640 × 340 mm
Cấp bảo vệ vỏ máy
Ingress Protection Rating		 IP66

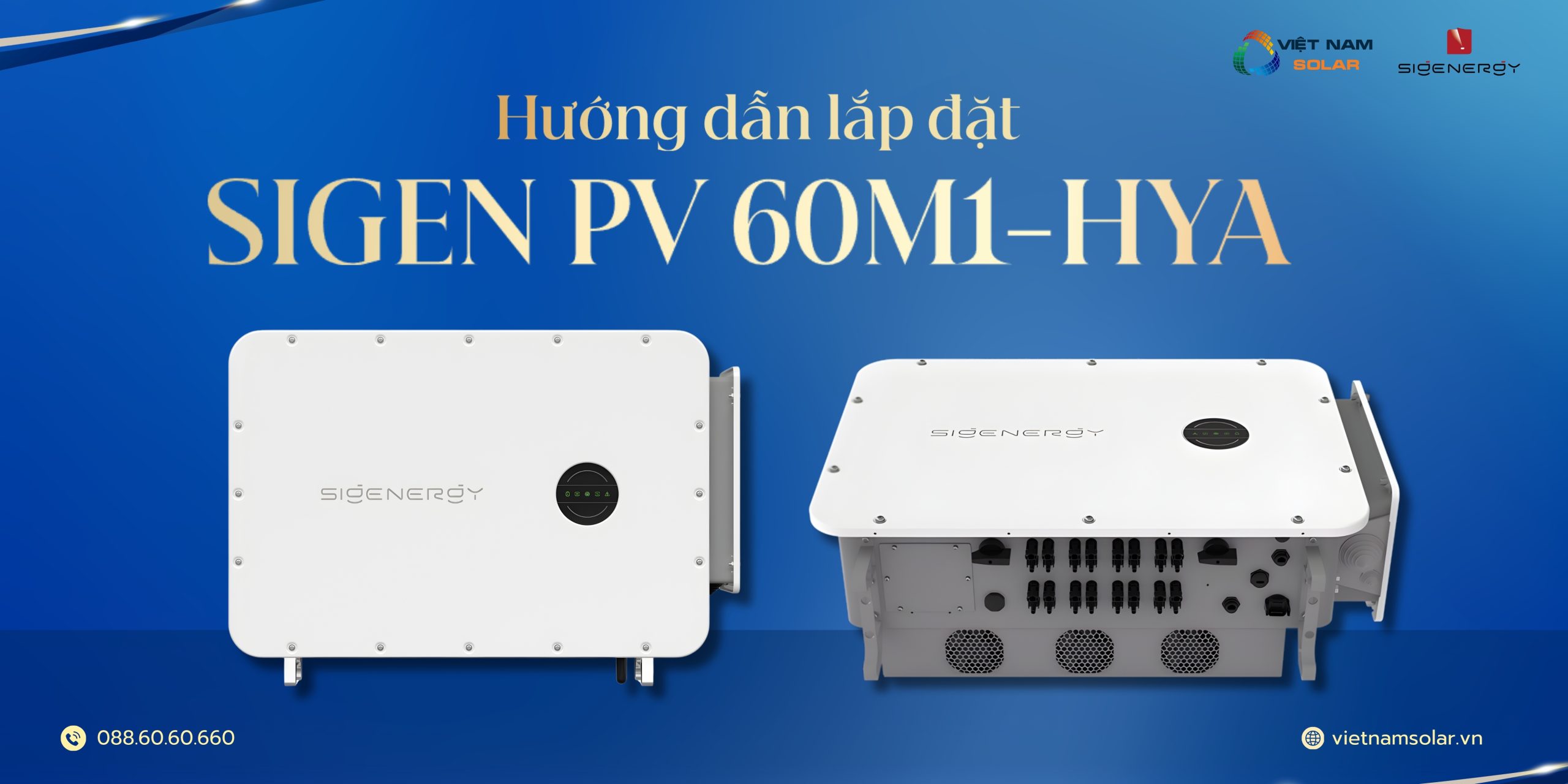

3. Hướng dẫn cài đặt nhanh Inverter Hybrid Sigenergy 60 kW 3 Pha

inverter hybrid sigenergy 60 kw 3 pha sigen pv 60m1 hya 2 1 scaled

Ai được phép thao tác

  • Chỉ kỹ thuật viên đã được đào tạo về điện mặt trời, hiểu nguyên lý hệ thống và quy định địa phương.
  • Nắm rõ ký hiệu cảnh báo: Danger (nguy hiểm chết người), Warning (chấn thương/thiệt hại), Caution (hỏng thiết bị), Important (mẹo/nhắc quan trọng).
Cảnh báo: Không thao tác “live” khi thiết bị đang mang điện. Luôn sử dụng PPE đúng chuẩn.

Quy định chung trước khi làm việc

  • Đọc kỹ toàn bộ hướng dẫn trước khi lắp đặt/vận hành/bảo trì.
  • Không làm việc khi thiết bị có điện (cấm thao tác “live”).
  • Không làm ngoài trời khi có mưa, giông, gió lớn.
  • Không rửa hay để thiết bị dính nước/dầu/cồn; không va đập/kéo lê/đứng lên thiết bị.
  • Kiểm tra hình dạng/không mùi lạ trước khi bật. Nếu bất thường → ngừng thao tác.
  • Trang bị PPE: găng cách điện, giày bảo hộ, mũ; tháo đồ kim loại đeo tay/cổ.
  • Dùng dụng cụ cách điện; luôn đấu PE (tiếp địa) trước, và tháo PE sau cùng khi thay thế.
  • Trước khi chạm terminal, đo kiểm đảm bảo không còn điện áp.
  • Tránh làm rơi dị vật vào trong máy.

Vận chuyển

  • Đeo găng và giày bảo hộ; lựa chọn phương tiện nâng phù hợp tải trọng.
  • Tôn trọng hướng mũi tên trên bao bì; không nghiêng quá 15° khi còn đóng gói, ≤ 10° sau khi mở thùng.
  • Khi dùng forklift, nâng ở giữa, có người cảnh giới, không đứng dưới càng.

Lưu kho

  • Kho sạch, khô, không nắng trực tiếp, tránh ẩm/muối/hóa chất/côn trùng gặm nhấm.
  • Nhiệt độ lưu kho: −40…70 °C (khuyến nghị 20…30 °C); RH 0–95%.
  • Ghi chép nhiệt/ẩm định kỳ; xuất kho theo nguyên tắc FIFO.

Lắp đặt an toàn

Treo máy & thao tác trên cao
  • Chuẩn bị người đỡ tải khi nhấc/treo để tránh trượt tay.
  • Chỉ dùng thang đạt chuẩn; gần nguồn điện nên dùng thang gỗ hoặc sợi thủy tinh.
  • Thang chữ A/duỗi thẳng giữ góc 60–70°, có người giám sát.
  • Không ném đồ từ trên cao; chốt/khóa cửa khu vực làm việc.
Khoan – bắt vít
  • Không khoan trên thân thiết bị.
  • Đeo kính/găng; đặt thiết bị xa vị trí khoan để mạt không rơi vào.
  • Vệ sinh mạt khoan ngay sau thao tác.

Đấu nối cáp đúng cách

  • Xác nhận thiết bị không hư hỏng trước khi đấu.
  • Trước khi gắn/tháo cáp, ngắt toàn bộ ACB/MCB phía trước/sau và công tắc riêng của thiết bị.
  • Đi dây gọn theo nhóm, không vắt chéo; không dùng dây rách cách điện; tránh mép sắc.
  • Tránh nguồn nhiệt (ống khói, khu vực nóng) để không lão hóa cáp.
  • Nhiệt độ lắp đặt ≥ 0 °C: nếu cáp lưu kho < 0 °C, chuyển vào nơi > 0 °C ít nhất 24 giờ trước khi thi công để tránh nứt vỏ.
Mẹo VNS: Đánh số đầu cáp/đầu cực bằng tem có nhiệt để truy vết nhanh và giảm lỗi đấu nhầm cực.

Vận hành định kỳ (Routine)

  • Không làm việc khi thời tiết xấu; không vệ sinh bằng nước/dầu/cồn.
  • Quan sát vỏ máy; nếu trầy xước, sơn dặm chống ăn mòn.
  • Mỗi lần thao tác/kiểm tra: PPE đầy đủ, đo kiểm không có điện áp còn dư ở điểm chạm.

Bảo trì – thay thế

  • Cắt toàn bộ nguồn AC/DC, chờ theo nhãn thời gian xả tụ trên thiết bị rồi mới mở máy.
  • Sau khi khắc phục xong lỗi hoặc thay xong linh kiện, chỉ cấp điện lại khi đã an toàn.

Hướng dẫn vận hành nhanh cho EC 60.0 TP (60 kW 3 pha)

Trước khi bật nguồn

  • Kiểm tra tiếp địa (Rđất < 10 Ω), siết chặt terminal AC (L/N/PE), DC PV (+/−) đúng cực, cổng pin/RS485 (nếu có).
  • Đảm bảo khoảng hở làm mát ≥ 30 cm mỗi bên; thiết bị đứng thẳng, không bị mưa hắt.

Trình tự cấp nguồn

Bật AC MCB → bật DC PV → (nếu có pin) bật CB pin theo trình tự hãng. Đợi máy khởi động, đèn/trạng thái trên app chuyển RUN/ON.

Kết nối & cấu hình trên ứng dụng

  • Gắn Wi-Fi dongle/Ethernet; mở Sigenergy Portal (app).
  • Quét QR trên máy, khai báo site, múi giờ, công tơ/CT (nếu zero-export), chế độ hoạt động (On-grid/Hybrid/Backup).
  • Chạy Commissioning Test (tự chẩn đoán); cập nhật Firmware OTA khi có.

Kiểm tra lần đầu

  • So điện áp Voc/Isc theo chuỗi; kiểm tra công suất PV, dòng AC, trạng thái pin (nếu có).
  • Thử backup: mô phỏng mất lưới, xác nhận tải ưu tiên vẫn chạy, thời gian chuyển mạch ngắn.
  • Ghi nhận thông số ban đầu (nhật ký công trình).

Vận hành thường ngày

  • Theo dõi sản lượng, trạng thái pin, cảnh báo trên app/web.
  • Đặt lịch/chiến lược sạc-xả (Time-of-Use) nếu cần tối ưu hóa tiền điện.
  • Định kỳ làm sạch bụi bẩn bên ngoài vỏ (không dùng nước trực tiếp), kiểm tra siết lại bulông cáp.

Những điều tuyệt đối không làm

  • Không mở nắp/đấu dây khi đang mang điện.
  • Không làm dưới mưa/giông; không dùng nước rửa máy.
  • Không tự ý tháo rời/chỉnh sửa firmware khi chưa được hãng ủy quyền.
  • Không sử dụng phụ kiện khác quy chuẩn nhà sản xuất; không thay đổi mục đích sử dụng thiết bị.

Tương thích điện thoại & máy tính: Các khối dùng CSS Grid auto-fit (tự co giãn), bảng/khối có overflow-x:auto khi cần; toàn bộ inline CSS đảm bảo dán thẳng vào WordPress/Flatsome hiển thị tốt trên mobile/desktop.

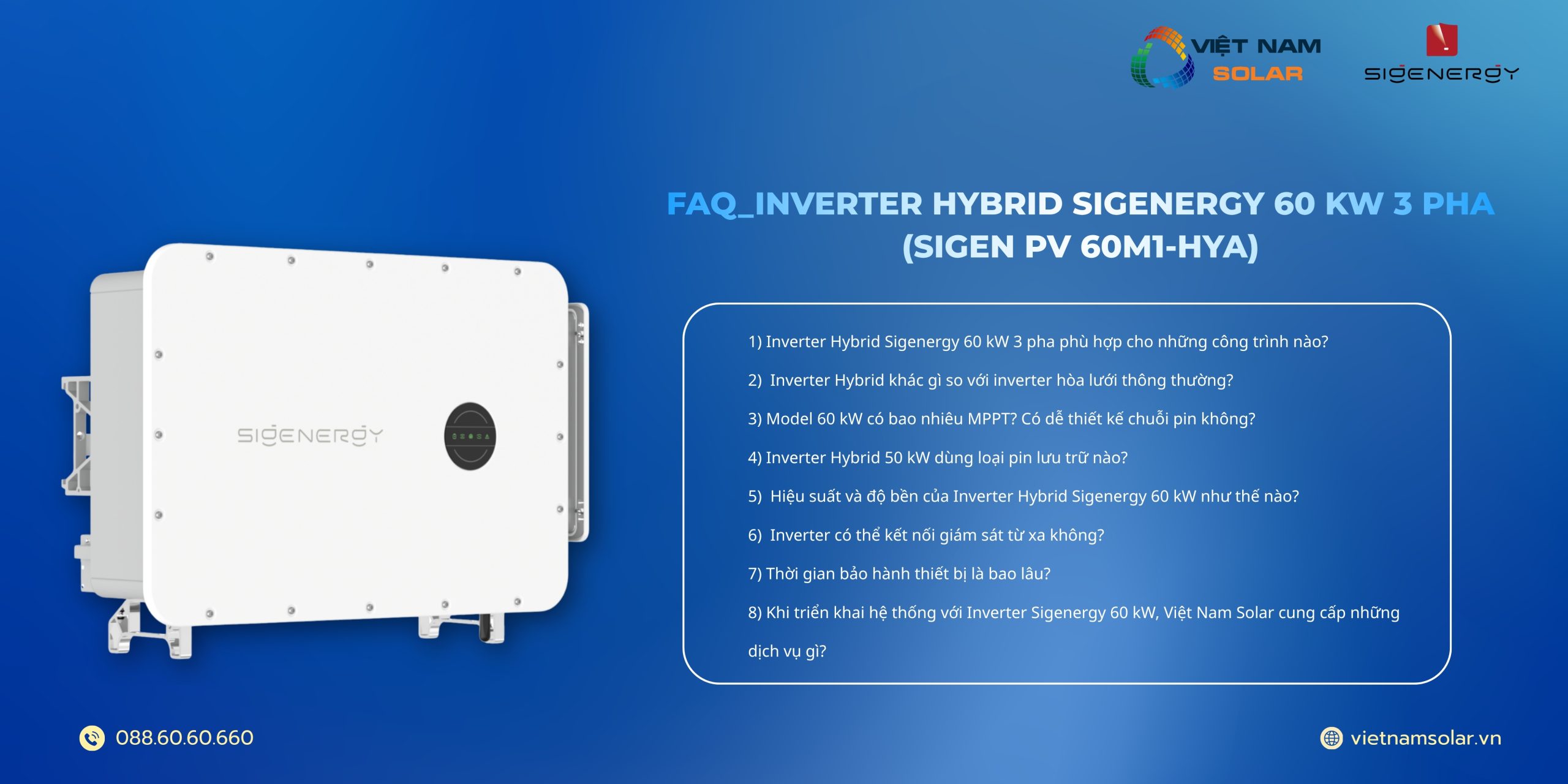

4. FAQ_Inverter Hybrid Sigenergy 60 kW 3 Pha (SigenStor EC 60.0 TP)

inverter hybrid sigenergy 60 kw 3 pha sigen pv 60m1 hya 7 scaled

1. Inverter Hybrid Sigenergy 60 kW 3 pha phù hợp cho những công trình nào?
Thiết bị phù hợp cho nhà xưởng, kho lạnh, tòa nhà văn phòng, trung tâm thương mại, trạm sạc, trang trại…
có phụ tải từ vài chục đến vài trăm kW, cần vừa tiết kiệm chi phí điện, vừa có nguồn dự phòng khi mất điện lưới.

2. Inverter Hybrid khác gì so với inverter hòa lưới thông thường?
Inverter hòa lưới thông thường chỉ phát điện khi có điện lưới và không tích trữ được năng lượng.
Inverter Hybrid Sigenergy có thể:

  • Vừa hòa lưới, vừa kết nối pin lưu trữ SigenStack BAT 12.0;
  • Dự phòng khi mất điện;
  • Chủ động sạc/xả để cắt đỉnh phụ tải và tối ưu hóa tiền điện giờ cao điểm.

3. Model 60 kW có bao nhiêu MPPT? Có dễ thiết kế chuỗi pin không?
Sigen PV 60M1-HYA có 5 MPPT độc lập, mỗi MPPT hỗ trợ 2 chuỗi (strings), dải điện áp MPPT rộng 160–1000 V. Nhờ đó kỹ sư dễ tối ưu chiều dài string, xử lý mái phức tạp, giảm tổn thất và hạn chế ảnh hưởng khi một phần dàn pin bị bóng che.

4. Inverter hỗ trợ công suất sạc/xả pin lưu trữ là bao nhiêu?
Model 60 kW hỗ trợ công suất sạc/xả tối đa 66 kW, tương thích hoàn hảo với hệ SigenStack BAT 12.0, đáp ứng tốt các kịch bản lưu trữ: backup, cắt đỉnh, tối ưu biểu giá điện nhiều khung giờ.

5. Hiệu suất và độ bền của Inverter Hybrid Sigenergy 60 kW như thế nào?
Thiết bị có hiệu suất tối đa 98,6%, vỏ máy đạt chuẩn bảo vệ IP66, hoạt động ổn định trong môi trường bụi, ẩm, gần biển hoặc nhà xưởng công nghiệp. Đây là dòng inverter C&I cao cấp, thiết kế cho vận hành liên tục và tuổi thọ dài hạn.

6. Inverter có thể kết nối giám sát từ xa không?
Có. Hệ thống hỗ trợ kết nối giám sát qua nền tảng Sigenergy, cho phép theo dõi sản lượng PV, trạng thái pin lưu trữ, công suất sạc/xả, cảnh báo lỗi… trên web hoặc app, giúp chủ đầu tư và đơn vị vận hành quản lý hệ thống dễ dàng.

7. Thời gian bảo hành thiết bị là bao lâu?
Inverter Hybrid Sigenergy 60 kW 3 pha – Sigen PV 60M1-HYA được bảo hành 10 năm theo chính sách của hãng (khi lắp đặt, cấu hình và vận hành đúng hướng dẫn kỹ thuật).

8. Khi triển khai hệ thống với Inverter Sigenergy 60 kW, Việt Nam Solar cung cấp những dịch vụ gì?

Việt Nam Solar cung cấp trọn gói:

  • Khảo sát – thiết kế giải pháp PV + lưu trữ phù hợp từng công trình;
  • Cung cấp thiết bị chính hãng (inverter, tấm pin, pin lưu trữ, tủ điện…);
  • Thi công – chạy thử – nghiệm thu bàn giao hệ thống;
  • Hướng dẫn vận hành, cấu hình chiến lược sạc/xả theo nhu cầu;
  • Bảo trì, hỗ trợ kỹ thuật trong suốt thời gian bảo hành và hậu bảo hành.
Tìm Cửa Hàng Gần Bạn
Tìm Cửa Hàng Gần Bạn
Xem Công Trình Tiktok
Xem Công Trình Tiktok
Xem Công Trình Facebook
Xem Công Trình Facebook
Nhận Giá Lắp Điện Mặt Trời ZALO
